Instrucciones de instalación
Instale las tapas de plástico

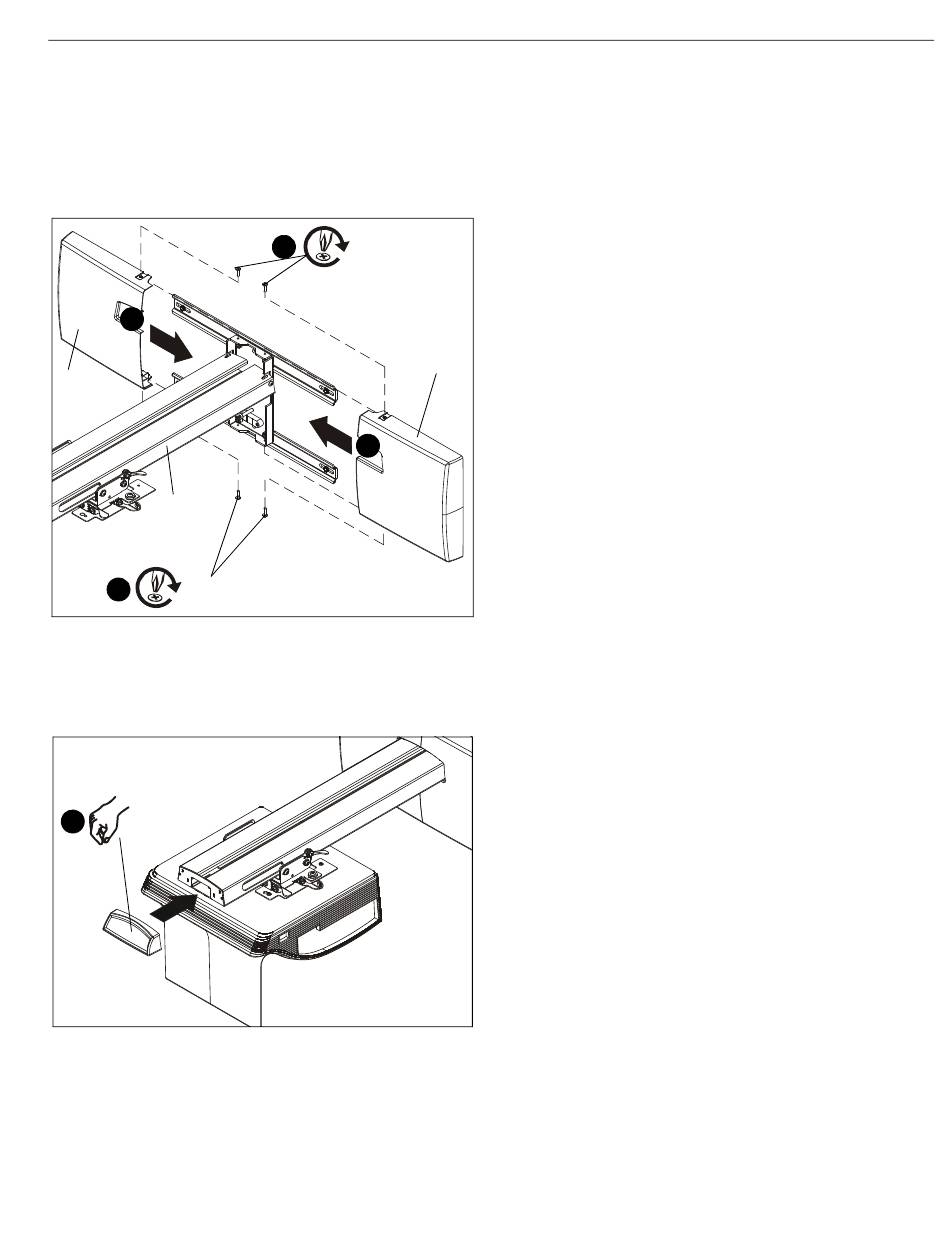

1. Coloque las tapas de plástico derecha e izquierda (E y F)
sobre los soportes. (Véase la figura 20)
2. Sujete las tapas de plástico utilizando cuatro tornillos
Phillips de cabeza esférica 10-24 x 5/8" (HB). (Véase la
figura 20)
1
(E)
(A)
2 (HB) x 2
Figura 20
3. Instale el tapón del extremo (D) en el extremo del brazo de
proyector de recorrido corto. (Véase la figura 21)
(D)
3
Figura 21
2 (HB) x 2
(F)
1
(No se muestra el proyector)
