Montageanleitung
MONTAGE UND INSTALLATION
Die MSP-DCCUST1 Short-Throw-Projektorhalterung ist zur
Montage an Wänden aus Massivbeton oder hohlen Betonblöcken,
auf 50,8 mm x 101,6 mm (2" x 4") Holzbalken (406 mm (16")
vertikal von der Balkenmitte) oder auf Stahlbalken bestimmt
(40,6 cm im Zentrum).
Befestigung der Wandplatte an den
Wandhalterungen
WICHTIG! :
Dieser Schritt ist SOWOHL bei der Einzelbalken-
ALS AUCH bei der Doppelbalken-Installation erforderlich!
1.
Befestigen Sie die Wandplatte (B) mit vier 5/16"-
Kontermuttern (HF) an den beiden Balkenhalterungen (G).
(siehe Abb. )
(G)
1
(HF) x 4

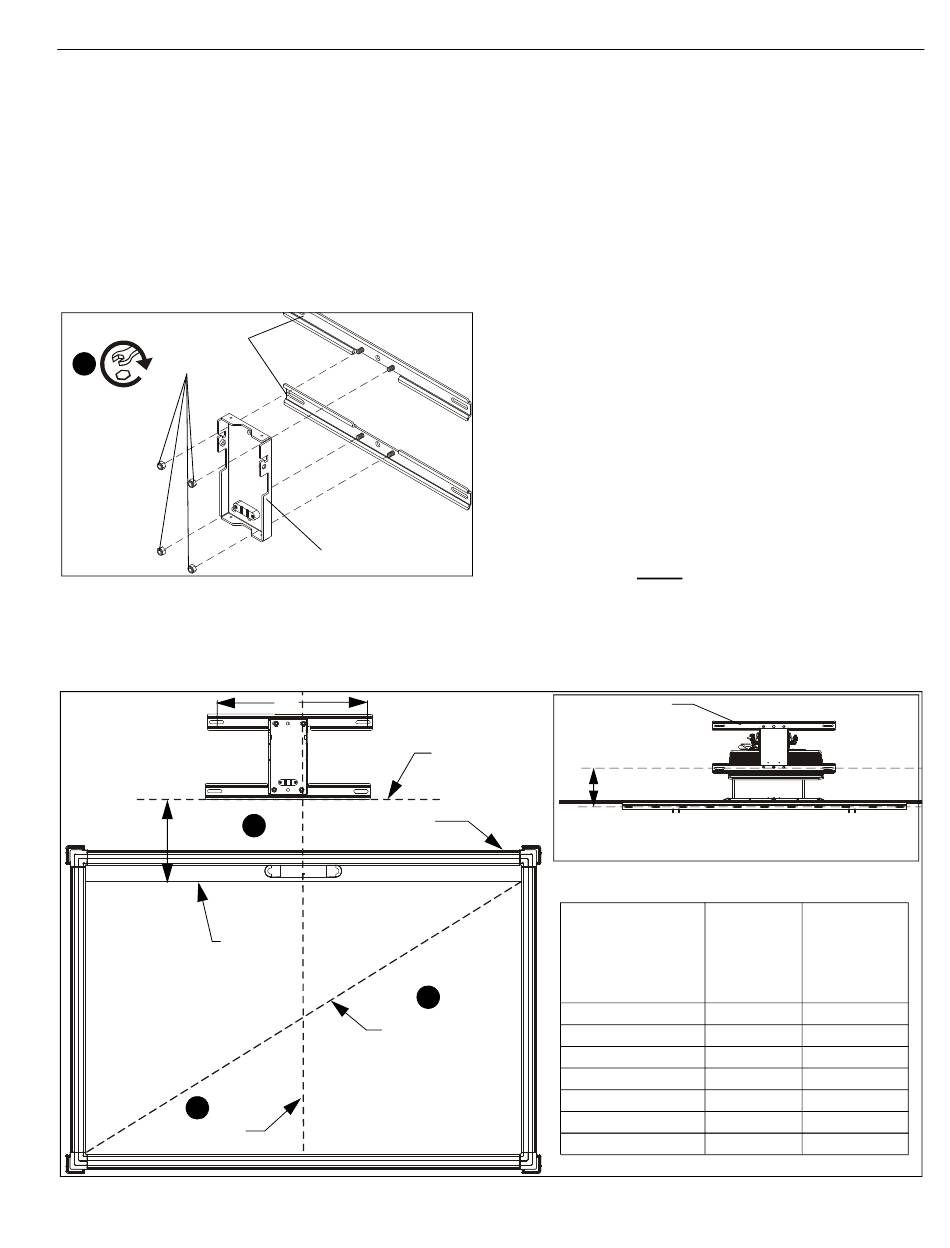

Abbildung 1
Montage von Wandplatte und Wandhalterungen
1.
Markieren Sie mithilfe eines Balkensuchers vier
Vorbohrungen über dem Zentrum der Balken (40,6 cm im
Vertikaler
Abstand
Oberseite
des Bildes
3
Bildschirmmitte
(B)
16"
Untere Kante der
Wandbefestigung
Oberseite des
5
Rahmens
2
Bildschirmdiagonale
Zentrum) für die Doppelbalken-Installation ODER zwei
Vorbohrungen über dem Zentrum des Balkens (Zentrum
der Wandplatte) für die Einzelbalken-Installation.
HINWEIS:
Wenn Sie die zugehörige Leinwand/das
Whiteboard verwenden, beträgt der Abstand zwischen
den unteren Montagebohrungen an der unteren
Doppelbalken-Anschlussplatte (Zentrum) an der
Wandmontageplatte des Projektors und den
Montagebohrungen (Zentrum) an der Leinwand/dem
Whiteboard 16,8 cm [Grafik in Abb. 2 einfügen (siehe
Abb. 3) ]. Dieses Maß wird anstatt einer vertikalen
Abstandsmessung verwendet. Andere Maße in
Verbindung mit der Leinwand/dem Whiteboard finden
Sie in Abb. 2 und auf der Installationsschablone als
87WB.
2.
Bestimmen Sie die Länge der Bildschirmdiagonale. (siehe
Abb. 2)
3.
Bestimmen Sie, wo sich die Bildschirmmitte befinden wird.
(siehe Abb. 2)
4.
Bestimmen Sie mithilfe der Grafik auf der
Installationsschablone (J) den korrekten vertikalen Abstand
für die Messung der Bildschirmdiagonale.
5.
Messen Sie den korrekten vertikalen Abstand von der
Oberseite des Bildschirms bis zur unteren Kante der
Wandbefestigung. (siehe Abb. 2)
HINWEIS:
Der vertikale Abstand wird von der Unterseite der
Wandmontageplatte bis zur Oberseite des projizierten
Bildes und NICHT bis zur Oberseite der Leinwand/des
Whiteboards gemessen.
6.
Befestigen Sie die Installationsschablone (J) an der Wand
und richten Sie die Mittelpunktanzeige der Schablone
sowie die Unterkante der Schablone mit den in Schritt 3
und 5 bestimmten Punkten aus. (siehe Abb. 2)
MSP-DCCUST2
Wandmontageplatte
6-5/8"
BILDDIAGONALE
(16:10
Seitenverhältnis)
(Zoll)
100
87WB
Abbildung 2
Zugehörige(s)
Leinwand/Whiteboard
WURFWEITE VERTIKALER
(Zoll)
25.375
95
24.125
91
22.50
22.00
87
21.25
81
19.25
18.00
77
(Rückansicht)
ABSTAND
(Zoll)
12.00
11.375
10.75
10.625
10.125
9.375
8.75
29
