7. Coloque el soporte de pared sobre el anclaje y alinee el
orificio de montaje en el soporte de pared con el orificio del
anclaje. (Véase la figura 9)
8. Pase el tornillo Phillips de cabeza troncocónica de 1/4-20 x
1-3/4" de grado 2 o superior (no incluido) por la arandela de
1/4" de grado 2 o superior (no incluido), por el
correspondiente orificio de montaje en el soporte de pared
y por un anclaje Snap-Toggle (no incluido) y apriete el
tornillo hasta que quede al ras del soporte. NO lo apriete
demasiado. (Véase la figura 9)
Viga de acero
Placa de yeso
x 4
x 4
8
(G)
Canal metálico de anclaje
(vista lateral)

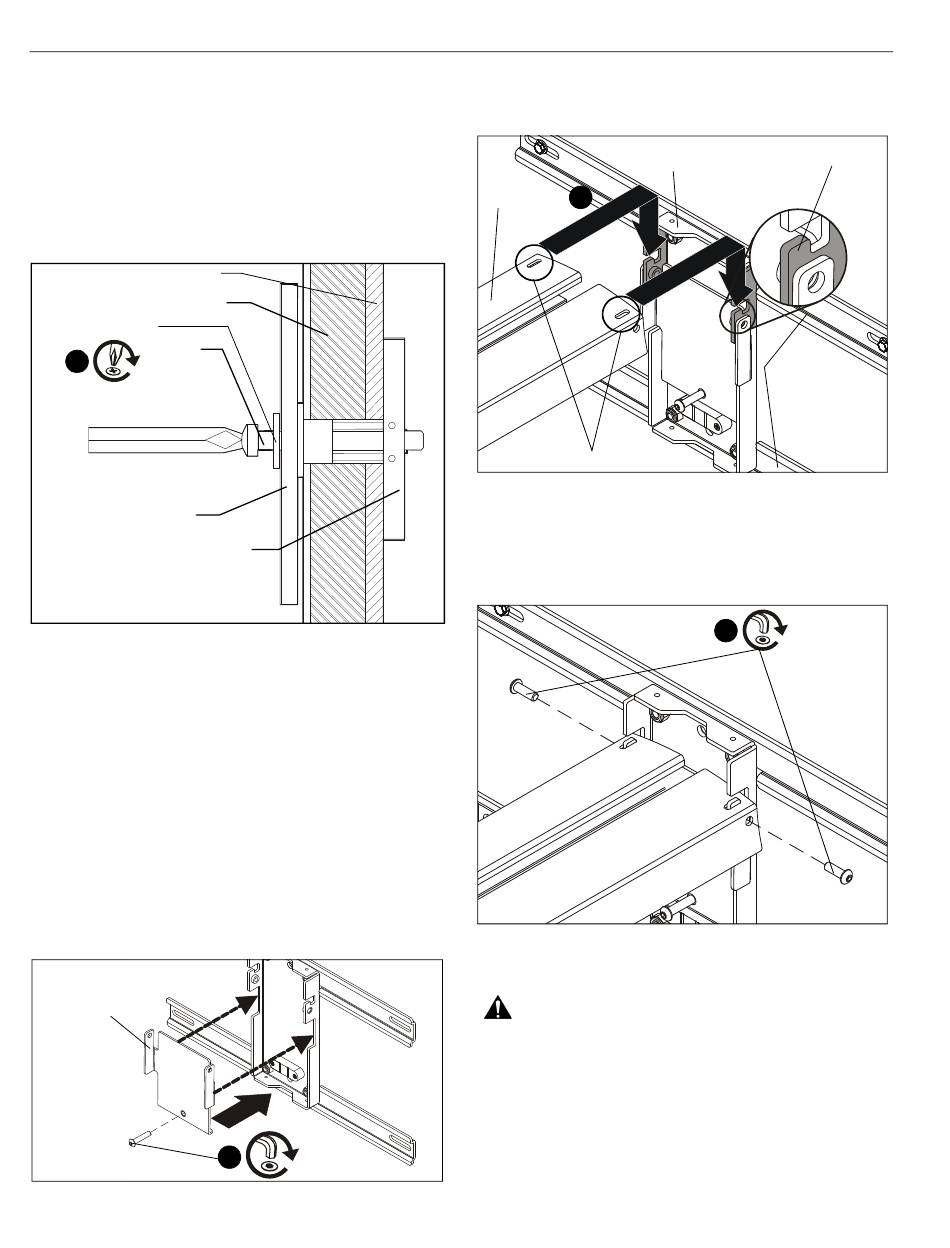

Figura 9
9. Nivele el soporte de pared con ayuda del nivel de burbuja
de aire suministrado.
10. Realice las correcciones precisas en las demás marcas de
agujeros de montaje.
11. Repita los pasos 2 al 8 para los demás agujeros de
montaje.
Instalación del brazo de proyector de recorrido
corto en el soporte
1. Una la placa de ajuste del brazo (C) a la placa de pared
asegurándose de que las lengüetas de la placa de ajuste
encajan en las ranuras de la placa de pared. Inserte y apriete
ligeramente un tornillo de cabeza esférica de 1/4-20 x 1-1/4"
(HE). (Véase la figura 10)
(C)
Figura 10
21
(HE) x 1
1
2. Levante el brazo de proyector de recorrido corto (A) hasta
la placa de pared (B) y coloque las ranuras del brazo de
proyector encima de los ganchos de la placa de pared.
(Véase la figura 11)
(A) 2
Ranuras del brazo de proyector
Figura 11
3. Sujete el brazo de de recorrido corto (A) a la placa de
pared (B) utilizando dos tornillos de cabeza esférica de
1/4-20 x 3/4" (HD). (Véase la figura 12)
Figura 12
Instalación del proyector
ADVERTENCIA:
Si se excede la capacidad de soporte de
peso, es probable que el usuario sufra lesiones o se dañe el
equipo. Es responsabilidad del instalador asegurarse de que
el peso del proyector no supere los 11,3 kg (25 lbs).
1. Inserte y apriete ligeramente tres tornillos de cabeza
troncocónica Phillips M4 x 10 mm (HA) en los orificios
roscados del proyector. (Véase la figura 13)
2. Levante el proyector hasta el brazo de proyector y deslice
tres tornillos en las ranuras del brazo de proyector.
Instrucciones de instalación
Gancho de placa
(B)
de pared
(G)
3 (HD) x 2
