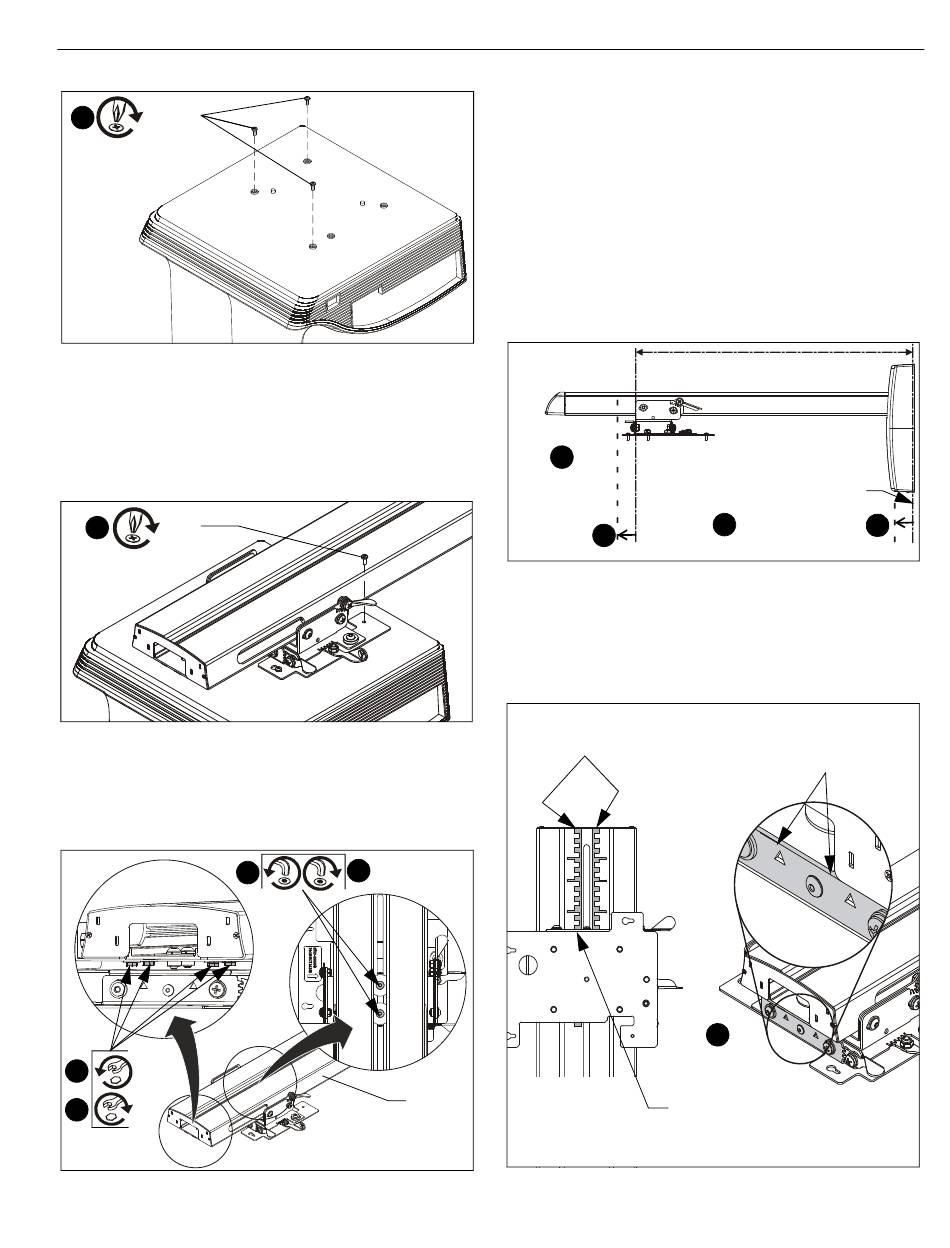

CHIEF MSP-DCCUST2 Installationsanleitung Seite 33

Montageanleitung
(HA) x 3
1
Abbildung 13
3. Führen Sie die vierte M4 x 10mm Kreuzschlitzschraube
(HA) durch den Auslegearm ein und schrauben Sie sie in
den Projektor. (siehe Abb. 14)
4. Ziehen Sie alle vier Schrauben fest.
(HA)
3
Abbildung 14
5. Lösen Sie die beiden Halbrundkopfschrauben an der
Oberseite des Auslegearms des Short-Throw-Projektors
(A). (siehe Abb. 17)
6
9
Abbildung 15
8
5
(A)
(Projektor nicht abgebildet)
6. Lockern Sie die vier Sechskantschrauben zwischen
Auslegearm des Projektors und Projektorhalterung. (siehe
Abb. 15)
7. Ziehen Sie die vier Sechskantschrauben an und achten Sie
dabei auf die korrekte Ausrichtung des Bildes an der Wand.
(siehe Abb. 17)
WICHTIG! :
Für Installationen ohne die zugehörige Leinwand/
das zugehörige Whiteboard:
1. Messen Sie die Stärke der Leinwand/des
Whiteboards (A) und summieren Sie diesen Wert zu
der auf der Installationsschablone angegebenen
Wurfweite. (siehe Abb. 17) oder (siehe Abb. 2)
2. Bewegen Sie den Projektor um den gemessenen
Wert näher an das Ende des Projektorarms (A).
2
Bewegen Sie die
Projektorhalterung
um den Abstand
von A näher an
das Ende des
A
Auslegearms.
Abbildung 16
8. Ziehen Sie die beiden Halbrundkopfschrauben an der
Oberseite des Auslegearms des Short-Throw-Projektors
(A) fest, um den Projektor zu fixieren. (siehe Abb. 15)
9. Ziehen Sie die vier Sechskantschrauben zwischen
Projektorarm und Projektorhalterung fest. (siehe Abb. 15)
Die Kante der Projektorhalterung
Beschriftungen des
(mit Pfeil-Aussparungen) sollte an
Auslegearms des
der Bilddiagonale auf den
Projektors
Beschriftungen ausgerichtet werden.
Richten Sie die
Kante der
Projektorhalterung
mit der
Bildschirmdiagonale
an der
Markierung aus
Abbildung 17
WURFWEITE
Wand
Beispiel für die
1
A
Whiteboard-Stärke
7
(Ansicht von
unten)
33
