CHIEF MSP-DCCUST2 Installationsanleitung Seite 67

Nivelar o braço do projector
Aperte o parafuso de montagem de cabeça redonda na placa de
ajuste do braço (C) para nivelar o braço do projector.

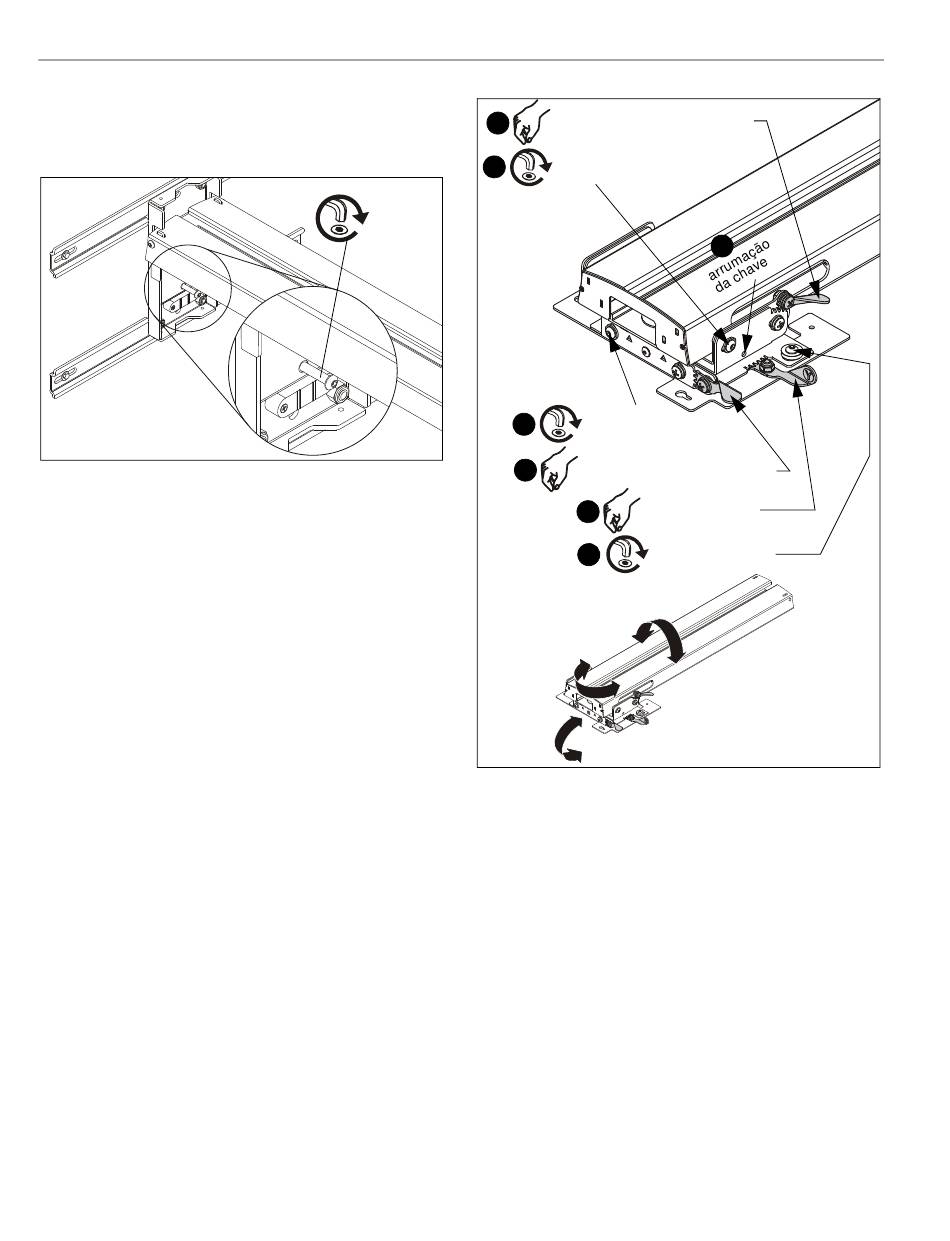

(Ver Figura 18)
Figura 18
Ajustes
Ajuste da rotação
NOTA:
Utilize um nível para tornar este processo mais fácil.
1. Ajuste a rotação com a asa de ajuste da rotação (com
etiqueta "R"). (Ver Figura 19)
2. Aperte o parafuso de cabeça redonda de bloqueio da
rotação com uma chave sextavada (HC) de 5/32". (Ver
Figura 19)
Ajuste da inclinação
NOTA:
Utilize um nível para tornar este processo mais fácil.
3. Ajuste a inclinação rotação com a asa de ajuste da
inclinação (com etiqueta "P"). (Ver Figura 19)
4. Aperte o parafuso de cabeça redonda de bloqueio da
inclinação com uma chave sextavada (HC) de 5/32". (Ver
Figura 19)
Ajuste da rotação lateral
NOTA:
Utilize um nível para tornar este processo mais fácil.
5. Ajuste a rotação lateral com a asa de ajuste da rotação
lateral (com etiqueta "Y"). (Ver Figura 19)
6. Aperte o parafuso de cabeça redonda de bloqueio da
rotação lateral com uma chave sextavada (HC) de 5/32".
(Ver Figura 19)
67
Asa de ajuste da inclinação (P)
3
(ajuste do bloqueio
4
x 1
2
1
Rotação
lateral
Inclinação
7. Depois de fazer todos os ajustes, guarde a chave
sextavada (HC) na abertura lateral na armação do
projector. (Ver Figura 19)
Gestão de cabos (opcional)
1. Passe cabos/fios desde o projector através da abertura no
braço do projector e na direcção da parede.
2. Guie cabos/fios desde a extremidade de parede do braço
do projector para cima ou para baixo através das ranhuras
na placa de parede.
Instruções de Instalação
da inclinação)
7
(ajuste do bloqueio
da rotação)
Asa de ajuste da rotação (R)
Asa de ajuste da
5
rotação lateral (Y)
(ajuste do bloqueio
6
da rotação lateral)
Rotação
(Projector não mostrado)
Figura 19
