3 RS485 Installation und Konfiguration

3.1 RS485

3.1.1 Übersicht
RS485 ist eine Zweileiter-Busschnittstelle, die mit einer busförmigen Netztopologie kompatibel ist. Knoten können als Bus
oder über Übertragungskabel (Nahbuskabel) an eine gemeinsame Abnehmerleitung angeschlossen werden. Es können
insgesamt 32 Teilnehmer (Knoten) an ein Netzwerksegment angeschlossen werden.
Netzwerksegmente sind durch Busverstärker (Repeater) unterteilt, siehe Abbildung 3.1.

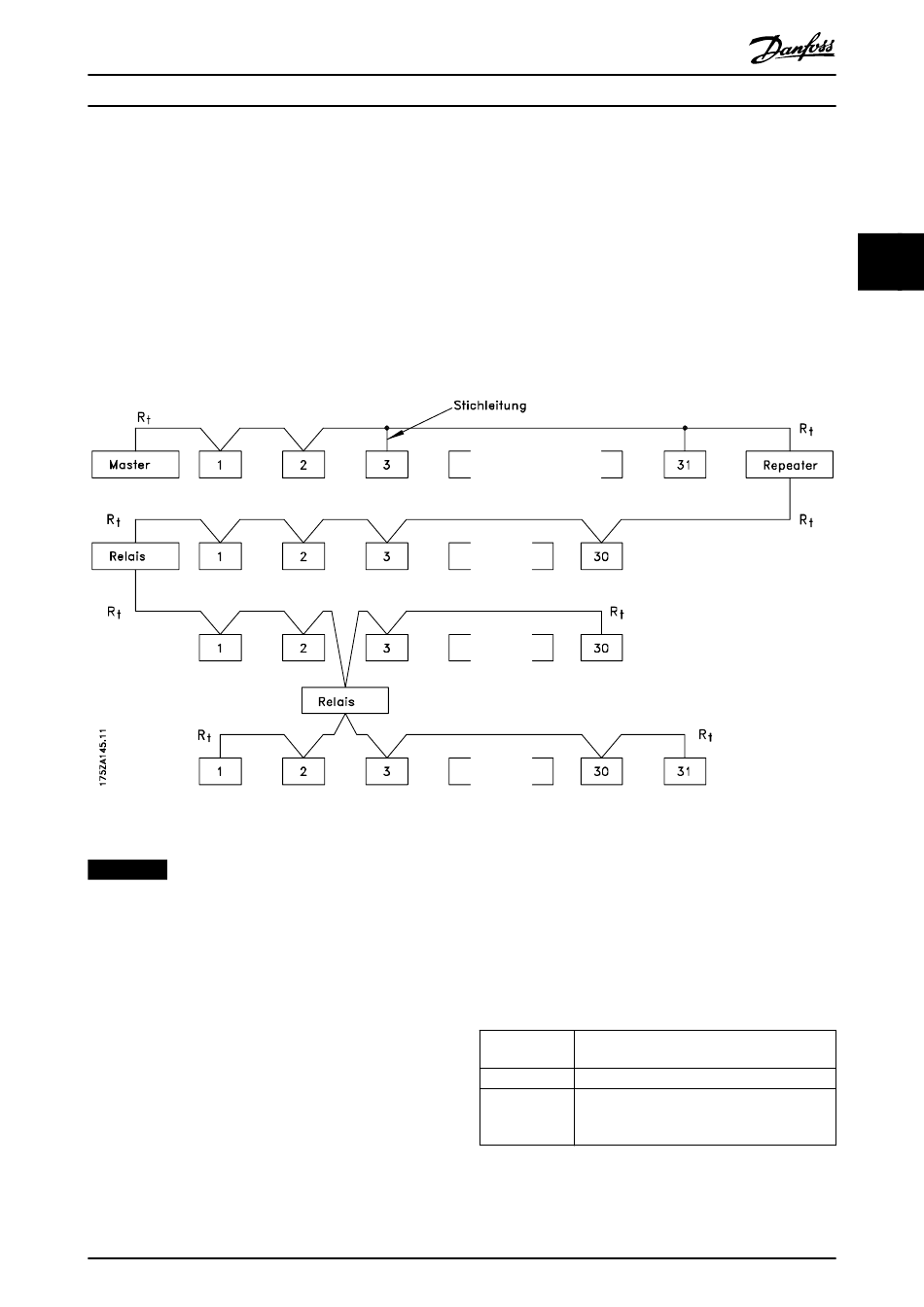

Abbildung 3.1 RS485-Busschnittstelle
HINWEIS
Jeder Repeater fungiert in dem Segment, in dem er
installiert ist, als Teilnehmer. Jeder mit einem Netzwerk
verbundene Teilnehmer muss über alle Segmente hinweg
eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab –
entweder mit Hilfe des Terminierungsschalters (S800) des
Frequenzumrichters oder mit einem polarisierten
Widerstandsnetzwerk. Verwenden Sie stets ein STP-Kabel
(Screened Twisted Pair) für die Busverdrahtung, und
beachten Sie die bewährten Installationsverfahren.
Eine Erdverbindung der Abschirmung mit geringer
Impedanz an allen Knoten ist wichtig, auch bei hohen
Frequenzen. Schließen Sie daher die Abschirmung
großflächig an Masse an, z. B. mit einer Kabelschelle oder
einer leitfähigen Kabelverschraubung. Möglicherweise
MG03N203
Programmierhandbuch
müssen Sie Potenzialausgleichskabel verwenden, um im
Netz das gleiche Erdungspotenzial zu erhalten –
insbesondere bei Installationen mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern,
müssen Sie im gesamten Netzwerk immer den gleichen
Kabeltyp verwenden. Beim Anschluss eines Motors an den
Frequenzumrichter ist immer ein abgeschirmtes
Motorkabel zu verwenden.
Kabel
Impedanz [Ω]
Kabellänge [m]
Tabelle 3.1 Kabelspezifikationen
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
Screened Twisted Pair (STP - verdrillte
Zweitdrahtleitung)
120
Maximal 1200 (einschließlich Abzweiglei-
tungen)
Maximal 500 von Station zu Station
3 3
