6 RS485-Konfigurationen

6.1 Installation und Konfiguration der RS485-Schnittstelle

RS485 ist eine 2-Leiter-Busschnittstelle, die mit einer busförmigen Netztopologie kompatibel ist. Sie können die Knoten als Bus oder
über Übertragungskabel (Nahbuskabel) an eine gemeinsame Abnehmerleitung anschließen. Insgesamt können Sie 32 Teilnehmer
(Knoten) an ein Netzwerksegment anschließen. Netzwerksegmente sind durch Busverstärker (Repeater) unterteilt, siehe Abbildung.
R
+
Master 1 2
R
+
Repeater 1 2
R
+
1 2
R
+
1 2

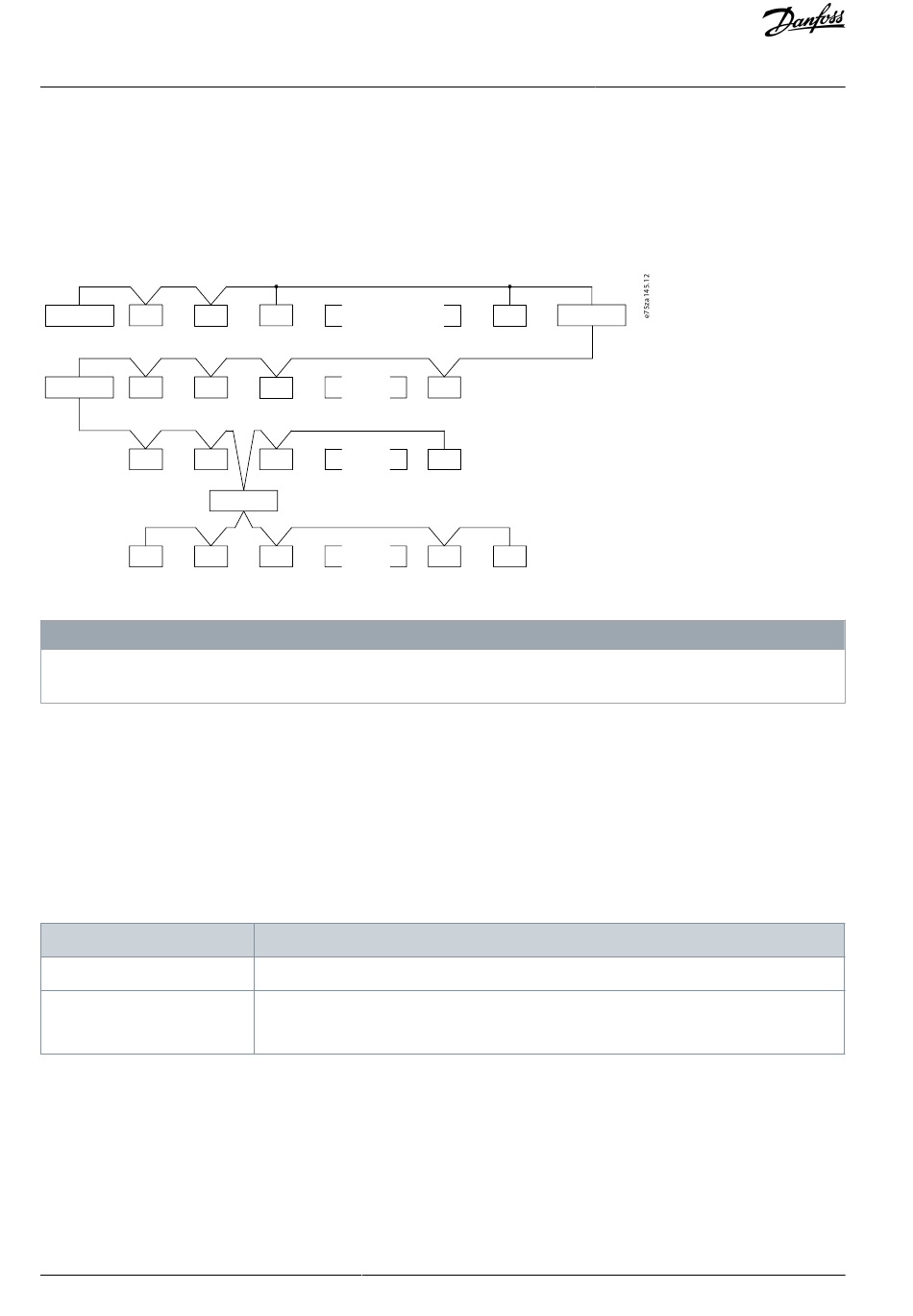

Abbildung 38: RS485-Busschnittstelle
Jeder Repeater fungiert in dem Segment, in dem er installiert ist, als Teilnehmer. Jeder mit einem Netzwerk verbundene Teil-
nehmer muss über alle Segmente hinweg eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab – entweder mit Hilfe des Terminierungsschalters (S801) der Frequenzum-
richter oder mit einem polarisierten Netzwerkwiderstand. Verwenden Sie stets ein STP-Kabel (Shielded Twisted Pair) für die Busver-
drahtung, und beachten Sie die bewährten Installationsverfahren.
Eine Erdverbindung der Abschirmung mit geringer Impedanz an allen Knoten ist wichtig, auch bei hohen Frequenzen. Schließen Sie
daher die Abschirmung großflächig an Masse an, z. B. mit einer Kabelschelle oder einer leitfähigen Kabelverschraubung. Möglicher-
weise müssen Sie Potenzialausgleichskabel verwenden, um im Netz das gleiche Erdungspotenzial zu erhalten – insbesondere bei
Installationen mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern, müssen Sie im gesamten Netz den gleichen Kabeltyp verwenden. Ver-
wenden Sie beim Anschluss eines Motors an den Frequenzumrichter immer ein abgeschirmtes Motorkabel.
Tabelle 12: Kabelspezifikationen
Kabel
Impedanz [Ω]
Kabellänge [m (ft)]
50 | Danfoss A/S © 2022.06
3
3
3
Repeater
3
H I N W E I S
Abgeschirmtes verdrilltes Adernpaar (STP)
120
Maximal 1200 (3937) (einschließlich Abzweigleitungen).
Maximal 500 (1640) von Station zu Station.
R
+
31 Repeater
R
+
30
R
+
30
R
+
30 31
RS485-Konfigurationen
