Anhang
Smart Logic Control (SLC)
SLC ist eine Folge benutzerdefinierter Aktionen, die der
Frequenzumrichter ausführt, wenn die SLC die zugehörigen
benutzerdefinierten Ereignisse als TRUE (WAHR) auswertet.
(Parametergruppe 13-** Smart Logic).
Frequenzumrichter-Standardbus
Schließt RS485-Bus mit FC-Protokoll oder MC-Protokoll ein.
Siehe Parameter 8-30 Protocol.
Thermistor
Ein temperaturabhängiger Widerstand, mit dem die
Temperatur des Frequenzumrichters oder des Motors
überwacht wird.
Abschaltung
Ein Zustand, der in Fehlersituationen eintritt, z. B. bei einer
Übertemperatur des Frequenzumrichters oder wenn der
Frequenzumrichter den Motor, Prozess oder Mechanismus
schützt. Der Neustart wird verzögert, bis die Fehlerursache
behoben wurde und der Alarmzustand quittiert wird.
Abschaltblockierung
Ein Zustand, der in Fehlersituationen eintritt, in denen der
Frequenzumrichter aus Sicherheitsgründen abschaltet und
ein manueller Eingriff erforderlich ist. Sie können eine
Abschaltblockierung nur durch Unterbrechen der Netzver-
sorgung, Beheben der Fehlerursache und erneuten
Anschluss des Frequenzumrichters aufheben. Der Neustart
wird verzögert, bis der Alarmzustand über die [Reset]-Taste
quittiert wird.
VT-Kennlinie
Variable Drehmomentkennlinie; typisch bei Anwendungen
mit quadratischem Lastmomentverlauf über den Drehzahl-
bereich, z. B. Kreiselpumpen und Lüfter.

14.3 RS485 Installation und Konfiguration

RS485 ist eine Zweileiter-Busschnittstelle, die mit einer
busförmigen Netztopologie kompatibel ist. Knoten können
als Bus oder über Übertragungskabel (Nahbuskabel) an
eine gemeinsame Abnehmerleitung angeschlossen werden.
Insgesamt können Sie 32 Teilnehmer (Knoten) an ein
Netzwerksegment anschließen.
Netzwerksegmente sind durch Busverstärker (Repeater)
unterteilt. Dabei ist zu beachten, dass jeder Repeater als
ein Knoten in dem Segment wirkt, indem er installiert ist.
Jeder mit einem Netzwerk verbundene Teilnehmer muss
über alle Segmente hinweg eine einheitliche Teilnehmer-
adresse aufweisen.
MG16C303
Projektierungshandbuch
Schließen Sie die Segmente an beiden Endpunkten ab –
entweder mit Hilfe des Terminierungsschalters (S801) der
Frequenzumrichter oder mit einem polarisierten Netzwerk-
widerstand. Verwenden Sie stets ein STP-Kabel (Screened
Twisted Pair) für die Busverdrahtung, und beachten Sie
stets die bewährten Installationsverfahren.
Eine Erdverbindung der Abschirmung mit geringer
Impedanz an allen Knoten ist wichtig, auch bei hohen
Frequenzen. Schließen Sie daher die Abschirmung
großflächig an Masse an, z. B. mit einer Kabelschelle oder
einer leitfähigen Kabelverschraubung. Möglicherweise
müssen Sie Potenzialausgleichskabel verwenden, um im
Netz das gleiche Erdungspotenzial zu erhalten –
insbesondere bei Installationen mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern,
müssen Sie im gesamten Netzwerk immer den gleichen
Kabeltyp verwenden. Verwenden Sie beim Anschluss eines
Motors an den Frequenzumrichter immer ein
abgeschirmtes Motorkabel.
Kabel
Impedanz
Kabellänge
Tabelle 14.2 Motorkabel
Ein oder mehrere Frequenzumrichter können mittels der
RS485-Standardschnittstelle an einen Regler (oder Master)
angeschlossen werden. Klemme 68 ist an das P-Signal (TX
+, RX+) und Klemme 69 an das N-Signal (TX-, RX-)
anzuschließen. Siehe die Abbildungen in Kapitel 10.16 EMV-
gerechte Installation.
Sollen mehrere Frequenzumrichter an einen Master
angeschlossen werden, verdrahten Sie die Schnittstellen
parallel.

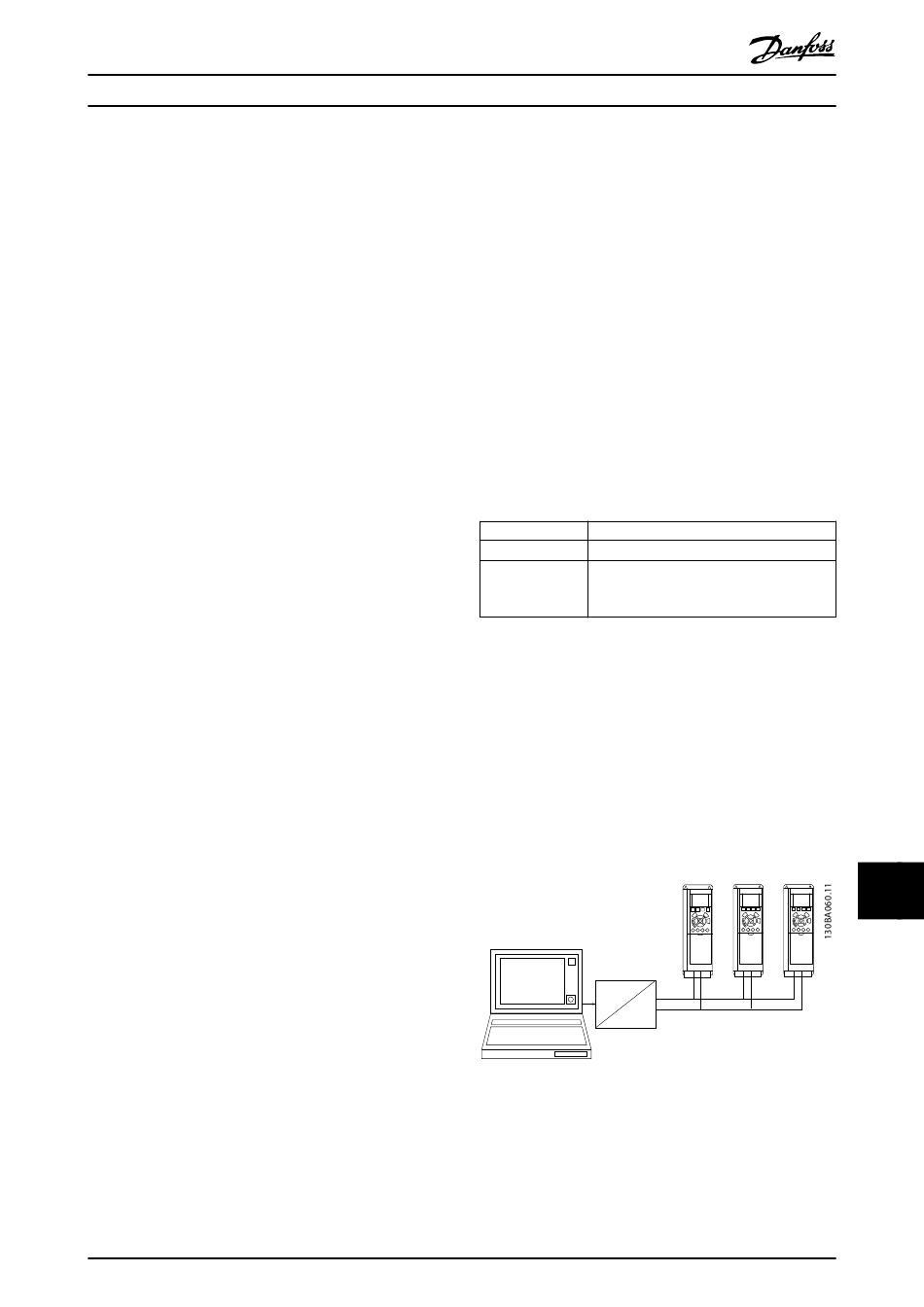

Abbildung 14.2 Parallele Verdrahtung
Zur Vermeidung von Potentialausgleichsströmen über die
Abschirmung können Sie den Kabelschirm über Klemme 61
einseitig erden (Klemme 61 ist intern über ein RC-Glied mit
dem Gehäuse verbunden).
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
Abgeschirmtes verdrilltes Aderpaar (STP)
120 Ω
Maximal 1200 m, einschließlich Abzweiglei-
tungen.
Maximal 500 m von Station zu Station
RS 232
68 69 68 69
+
USB
-
RS 485
14 14
68 69
