5-53 Klemme 29 Max. Soll-/Istwert
Range:
100.000 [-999999.999 -
*
999999.999 ]
3 3
5-54 Pulseingang 29 Filterzeit
Range:
100 ms [1 - 1000
*
ms]
5-55 Klemme 33 Min. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
5-56 Klemme 33 Max. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
5-57 Klemme 33 Min. Soll-/Istwert
Range:
0.000 [-999999.999 -
*
999999.999 ]
5-58 Klemme 33 Max. Soll-/Istwert
Range:
100.000 [-999999.999 -
*
999999.999 ]
68
Programmierhandbuch für VLT
Funktion:
Eingabe des maximalen Sollwerts
[UPM] der Motorwellendrehzahl
und des maximalen Istwerts (siehe
auch Par. 5-58 Klemme 33 Max.
Soll-/Istwert).
Funktion:
Eingabe der Filterzeit für Pulseingang 33.
Dieses Tiefpassfilter bedämpft das Signal an
Pulseingang 29. Dies ist vorteilhaft, wenn z.
B. viele Störsignale im System sind.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
Funktion:
Parameter zum Skalieren der Min.-
Frequenz entsprechend der Min.-
Drehzahl der Motorwelle (Min.-Sollwert)
aus Par. 5-57 Klemme 33 Min. Soll-/
Istwert.
Funktion:
Parameter zum Skalieren der Max.-
Frequenz entsprechend der Max.-
Drehzahl der Motorwelle (Max.-Sollwert)
aus Par. 5-58 Klemme 33 Max. Soll-/
Istwert.
Funktion:
Festlegung des minimalen Soll-/
Istwertes als Bezug für die Min.
Frequenz des Pulseingangs 33
(Par. 5-52 Klemme 29 Min. Soll-/
Istwert).
Funktion:
Festlegung des maximalen Soll-/
Istwertes als Bezug für die Max.
Siehe auch Par. 5-53 Klemme 29
Max. Soll-/Istwert.
MG.11.AC.03 - VLT
®
HVAC Drive
5-59 Pulseingang 33 Filterzeit
Range:
100 ms [1 - 1000
*
ms]

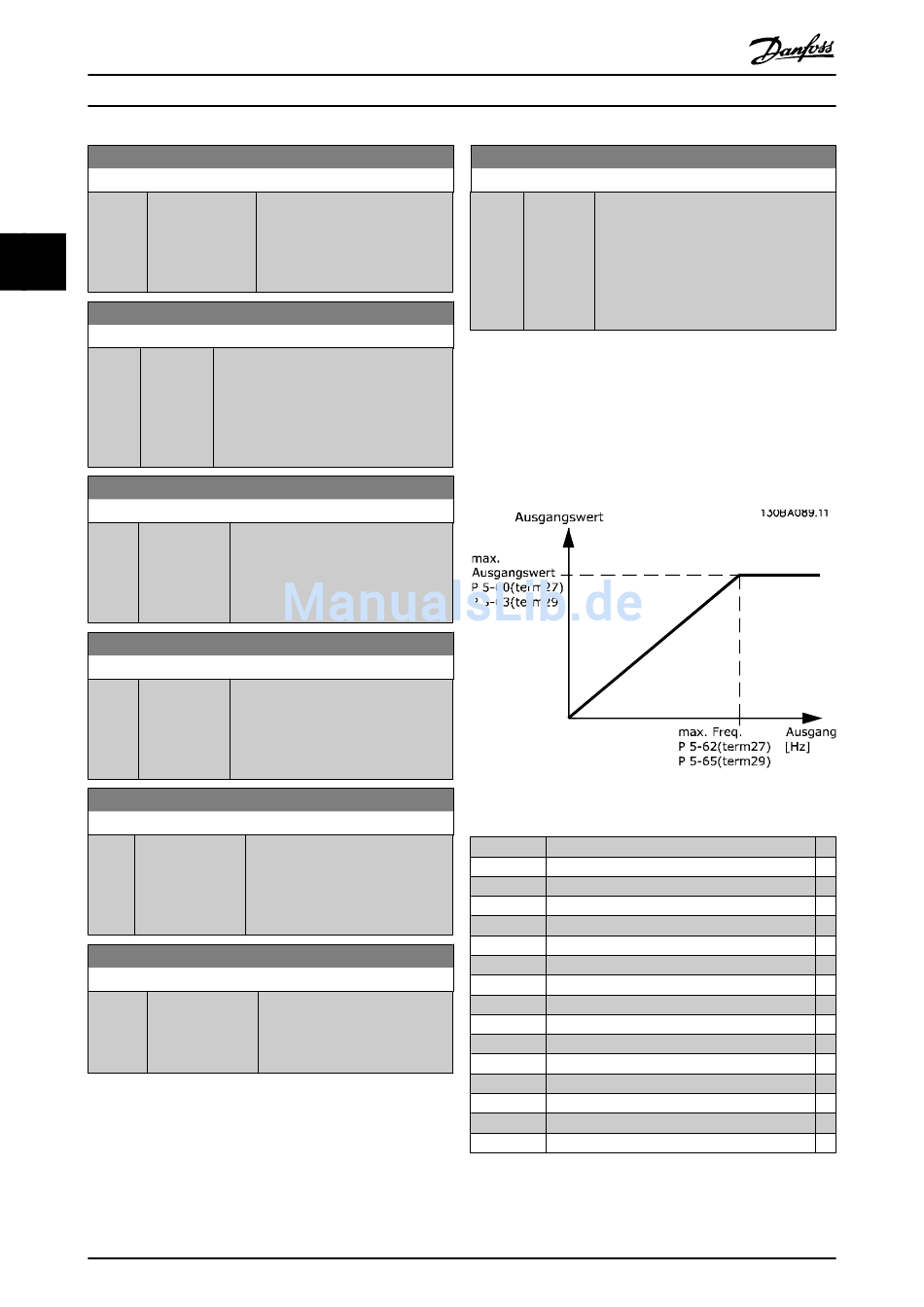

3.7.7 5-6* Pulsausgänge
Parameter zum Konfigurieren der Skalierung und Funktionali-
tät der Pulsausgänge. Die Pulsausgänge sind Klemme 27 oder
29 zugewiesen. Stellen Sie hierzu Klemme 27 in
Par. 5-01 Klemme 27 Funktion oder Klemme 29 in
Par. 5-02 Klemme 29 Funktion auf „Ausgang [1]" ein.
Parameter zur Definition des Ausgangs:
[0] Ohne Funktion
[45] Bussteuerung
[48] Bus-Strg., Timeout
[100] Ausg.freq. 0-20 mA
[101] Sollwert 0-20 mA
[102] Istwert 0-20 mA
[103] Motorstr. 0-20 mA
[104] Drehm.%max.0-20 mA
[105] Drehm.%nom.0-20 mA
[106] Leistung 0-20 mA
[107] Drehzahl 0-20 mA
[108] Drehm. 0-20 mA
[109] Max.Ausg.fr.0-20 mA
[113] Erw. PID-Regler
[114] Erw. PID-Regler
[115] Erw. PID-Regler
®
