Parameterbeschreibungen
5-58 Klemme 33 Max. Soll-/Istwert
Range:
Size [-999999.999 -
related 999999.999
*
ReferenceFeedba-
3 3
ckUnit]
5-59 Pulseingang 33 Filterzeit
Range:
100 [1 - 1000
ms ms]
*
3.7.6 5-6* Pulsausgänge
HINWEIS
Sie können diese Parameter bei laufendem Motor nicht
einstellen.
Mit diesen Parametern werden die Pulsausgänge mit ihren
Funktionen und ihrer Skalierung konfiguriert. Die Klemmen
27 und 29 werden jeweils über Parameter 5-01 Klemme 27
Funktion bzw. Parameter 5-02 Klemme 29 Funktion den
Pulsausgängen zugeordnet.

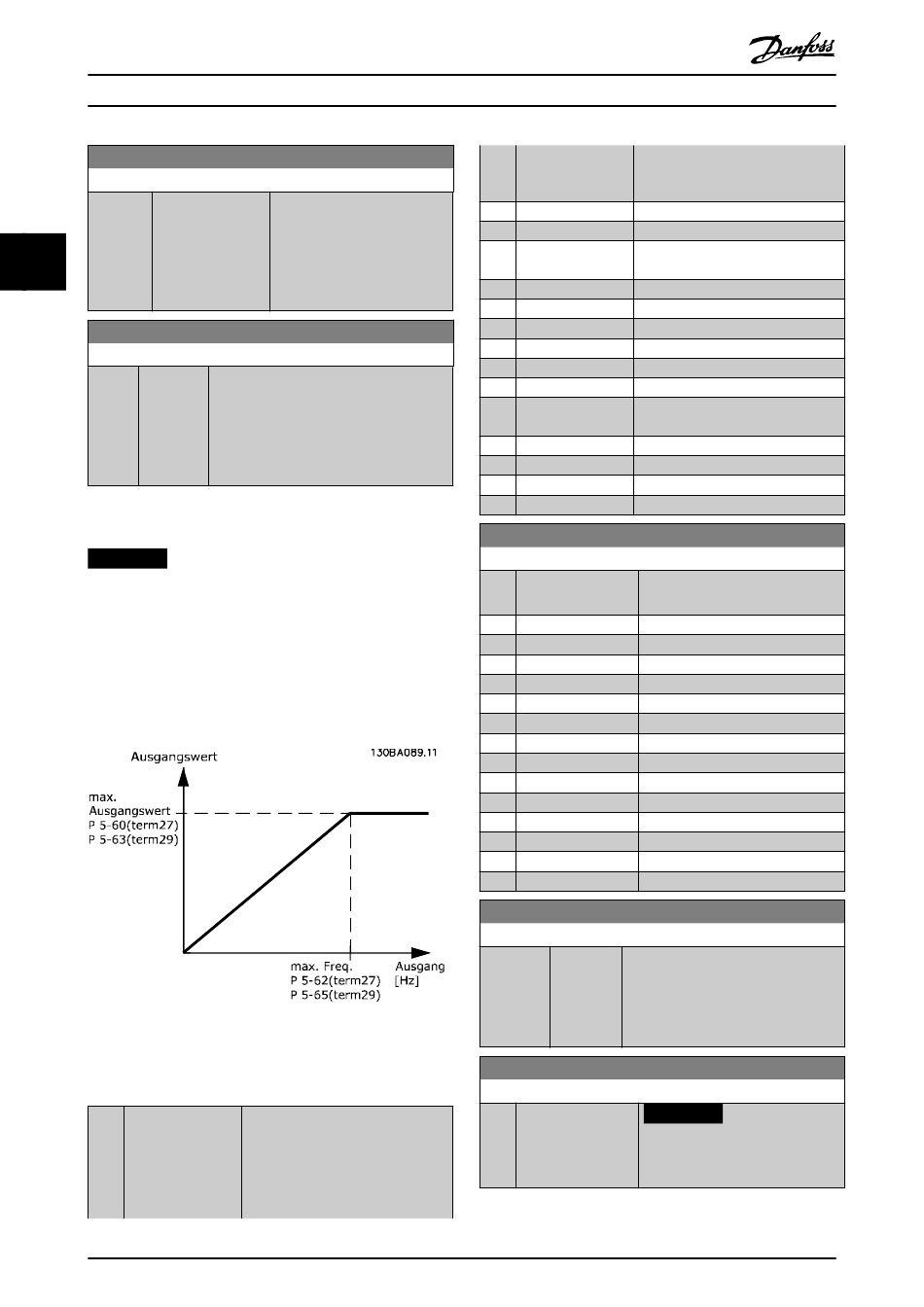

Abbildung 3.39 Konfiguration der Pulsausgänge
Optionen zur Anzeige von Ausgangsvariablen:
110
®
VLT AutomationDrive FC 301/302
Funktion:
Eingabe des max. Sollwerts
[UPM] für die Motorwellend-
rehzahl. Nähere Angaben finden
Sie auch in
Parameter 5-53 Klemme 29 Max.
Soll-/Istwert.
Funktion:
Geben Sie die Pulsfilterzeitkonstante ein.
Das Tiefpassfilter verringert den Einfluss der
Regelung auf das Istwertsignal und dämpft
Schwingungen des Istwertsignals.
Dies ist vorteilhaft, wenn viele Störsignale
im System vorhanden sind.
Parameter zum Konfigurieren der
Skalierungs- und Ausgangsfunktionen
der Pulsausgänge. Die Pulsausgänge
sind der Klemme 27 oder 29
zugewiesen. Stellen Sie hierzu
Klemme 27 in Parameter 5-01 Klemme
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
27 Funktion oder Klemme 29 in
Parameter 5-02 Klemme 29 Funktion
auf Ausgang ein.
[0] Ohne Funktion
[45] Bussteuerung
[48] Bussteuerungs-
Timeout
[51] MCO-gesteuert
[100] Ausgangsfrequenz
[101] Sollwert
[102] Istwert
[103] Motorstrom
[104] Mom.relativ zu Max
[105] Mom.relativ zu
Nenn.
[106] Power
[107] Drehzahl
[108] Drehmomentregler
[109] Max. Ausgangsfreq.
5-60 Klemme 27 Pulsausgang
Option: Funktion:
[0] Ohne Funktion Wählt den gewünschten Anzeige-
ausgang für Klemme 27 aus.
[45] Bussteuerung
[48] Bus-Strg., Timeout
[51] MCO-gesteuert
[100] Ausgangsfrequenz
[101] Sollwert
[102] Istwert
[103] Motorstrom
[104] Mom.relativ zu Max.
[105] Mom.relativ zu Nenn.
[106] Leistung
[107] Drehzahl
[108] Drehmoment
[109] Max.Ausgangsfreq.
[119] Drehm. % lim.
5-62 Ausgang 27 Max. Frequenz
Range: Funktion:
Size [0 - 32000 Legen Sie die max. Frequenz für
related Hz] Klemme 27 fest. Der angegebene Wert
*
bezieht sich auf die gewählte
Ausgangsvariable in
Parameter 5-60 Klemme 27 Pulsausgang.
5-63 Klemme 29 Pulsausgang
Option: Funktion:
HINWEIS
Dieser Parameter ist nur für
FC302 verfügbar.
