5-54 Pulseingang 29 Filterzeit
Range: Funktion:
HINWEIS
100 [1 -
ms 1000
*
Sie können diesen Parameter bei
ms]
laufendem Motor nicht einstellen.
Geben Sie die Pulsfilterzeitkonstante ein. Das
Tiefpassfilter reduziert den Einfluss auf das
Istwertsignal und gleicht Schwankungen des
Signals durch die Regelung aus. Dies ist z. B.
bei starken Störgeräuschen ein Vorteil. Ein
hoher Wert für die Zeitkonstante verbessert die
Dämpfung, erhöht jedoch auch die Zeitverzö-
gerung durch den Filter.
5-55 Klemme 33 Min. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Geben Sie die untere Frequenz
*
Hz] entsprechend der unteren Motorwellend-
rehzahl (d. h. unterer Sollwert) in
Parameter 5-57 Klemme 33 Min. Soll-/
Istwert ein.
5-56 Klemme 33 Max. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Geben Sie die obere Frequenz
*
Hz] entsprechend der unteren Motorwellend-
rehzahl (d. h. unterer Sollwert) in
Parameter 5-58 Klemme 33 Max. Soll-/
Istwert ein.
5-57 Klemme 33 Min. Soll-/Istwert
Range: Funktion:
0 [-999999.999 - Eingabe des min. Sollwerts [U/min] für
*
999999.999 ] die Motorwellendrehzahl. Dies ist auch
der min. Istwert (siehe auch
Parameter 5-52 Klemme 29 Min. Soll-/
Istwert).
5-58 Klemme 33 Max. Soll-/Istwert
Range: Funktion:
100 [-999999.999 - Eingabe des max. Sollwerts [UPM] für
*
999999.999 ] die Motorwellendrehzahl. Nähere
Angaben finden Sie auch in
Parameter 5-53 Klemme 29 Max. Soll-/
Istwert.
5-59 Pulseingang 33 Filterzeit
Range: Funktion:
HINWEIS
100 [1 - 1000
ms ms]
*
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
MG20O903
Programmierhandbuch
5-59 Pulseingang 33 Filterzeit
Range:
3.7.6 5-6* Pulsausgänge
Parameter zum Konfigurieren der Skalierungs- und
Ausgangsfunktionen der Pulsausgänge. Die Pulsausgänge
sind der Klemme 27 oder 29 zugewiesen. Stellen Sie hierzu
Klemme 27 in Parameter 5-01 Klemme 27 Funktion oder
Klemme 29 in Parameter 5-02 Klemme 29 Funktion auf
Ausgang ein.

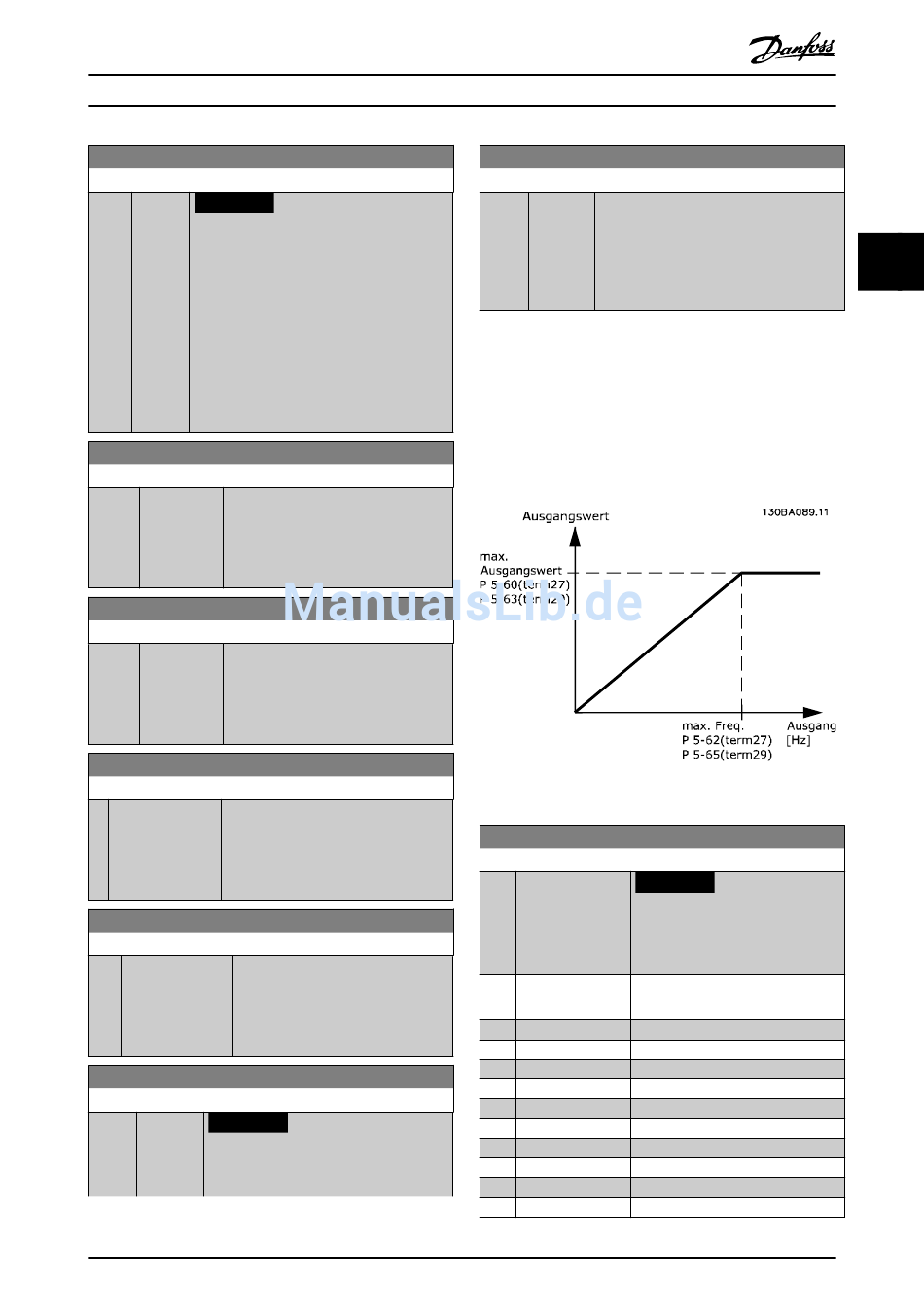

Abbildung 3.28 Pulsausgänge
5-60 Klemme 27 Pulsausgang
Range:
[0] Ohne Funktion
*
[45] Bussteuerung
[48] Bus-Strg., Timeout
[100] Ausg. freq. 0-100
[101] Sollwert min-max
[102] Istwert +-200 %
[103] Motorstrom 0-Imax
[104] Drehm. 0-Tlim
[105] Drehm. 0-Tnom
[106] Leistung 0-Pnom
[107] Drehzahl 0-HighLim
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Funktion:
Geben Sie die Pulsfilterzeitkonstante ein. Das
Tiefpassfilter verringert den Einfluss der
Regelung auf das Istwertsignal und dämpft
Schwingungen des Istwertsignals.
Dies ist vorteilhaft, wenn viele Störsignale
im System vorhanden sind.
Funktion:
HINWEIS
Sie können diesen Parameter bei
laufendem Motor nicht
einstellen.
Auswahl der Klemme 27-Anzeigen
zugewiesenen Betriebsvariable.
