Parameterbeschreibungen
5-59 Pulseingang 33 Filterzeit
Range:
100 [1 - 1000
ms ms]
*
3 3
3.7.6 5-6* Pulsausgänge
Parameter zum Konfigurieren der Skalierungs- und
Ausgangsfunktionen der Pulsausgänge. Die Pulsausgänge
sind der Klemme 27 oder 29 zugewiesen. Stellen Sie hierzu
Klemme 27 in Parameter 5-01 Klemme 27 Funktion oder
Klemme 29 in Parameter 5-02 Klemme 29 Funktion auf
Ausgang ein.

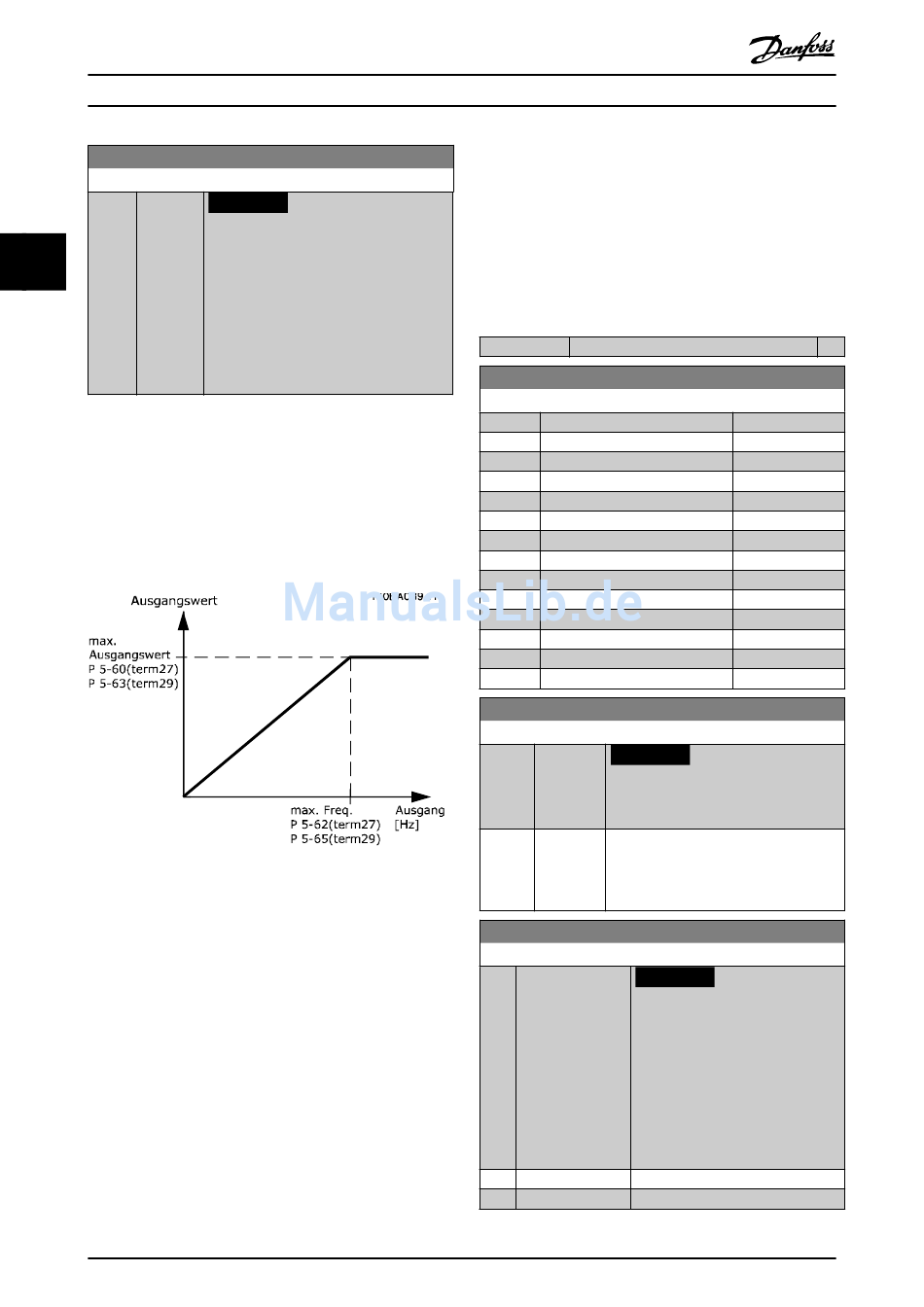

Abbildung 3.28 Pulsausgänge
Optionen zur Anzeige von Ausgangsvariablen
[0] Ohne Funktion
[45] Bussteuerung
[48] Bussteuerung -Timeout
[100] Ausgangsfrequenz
[101] Sollwert
[102] Istwert
[103] Motorstrom
[104] Mom.relativ zu Max
[105] Mom.relativ zu Nenn.
[106] Leistung
[107] Drehzahl
86
®
VLT
Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Geben Sie die Pulsfilterzeitkonstante ein. Das
Tiefpassfilter verringert den Einfluss der
Regelung auf das Istwertsignal und dämpft
Schwingungen des Istwertsignals.
Dies ist vorteilhaft, wenn viele Störsignale
im System vorhanden sind.
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
HVAC Drive FC 102
[113] Erw. Mit Rückführung
[114] Erw. Mit Rückführung
[115] Erw. Mit Rückführung
Auswahl der Klemme 27-Anzeigen zugewiesenen Betriebs-
variable.
Diesen Parameter können Sie bei laufendem Motor nicht
einstellen. Gleiche Optionen und Funktionen wie in
Parametergruppe 5-6* Pulsausgänge.
[0]
*
5-60 Klemme 27 Pulsausgang
Option:
[0] Ohne Funktion
*
[45] Bussteuerung
[48] Bus-Strg., Timeout
[100] Ausg. freq. 0-100
[101] Sollwert min-max
[102] Istwert +-200 %
[103] Motorstrom 0-Imax
[104] Drehm. 0-Tlim
[105] Drehm. 0-Tnom
[106] Leistung 0-Pnom
[107] Drehzahl 0-HighLim
[113] Erw. PID-Prozess 1
[114] Erw. PID-Prozess 2
[115] Erw. PID-Prozess 3
5-62 Ausgang 27 Max. Frequenz
Range:
5000 [0 - 32000
Hz Hz]
*
5-63 Klemme 29 Pulsausgang
Option:
[0] Ohne Funktion
*
[45] Bussteuerung
Ohne Funktion
Funktion:
Funktion:
HINWEIS
Sie können diesen Parameter bei
laufendem Motor nicht einstellen.
Legen Sie die max. Frequenz für Klemme
27 fest. Der angegebene Wert bezieht sich
auf die gewählte Ausgangsvariable in
Parameter 5-60 Klemme 27 Pulsausgang.
Funktion:
HINWEIS
Sie können diesen Parameter bei
laufendem Motor nicht
einstellen.
Dieser Parameter definiert die
Funktion des Pulsausgangs 29.
Gleiche Optionen und Funktionen wie
in Parametergruppe Kapitel 3.7.6 5-6*
Pulsausgänge.
MG11CE03
