Parameterbeschreibung
5-50 Klemme 29 Min. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Hz] Parameter zum Definieren der Min.-
*
Frequenzgrenze entsprechend der Min.-
Drehzahl der Motorwelle (Min.-Sollwert)
aus 5-52 Klemme 29 Min. Soll-/Istwert.
Siehe Zeichnung.
5-51 Klemme 29 Max. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Hz] Parameter zum Definieren der Max.-
*
Frequenzgrenze entsprechend der
Max.-Drehzahl der Motorwelle (Max.-
Sollwert) aus 5-53 Klemme 29 Max. Soll-/
Istwert.
5-52 Klemme 29 Min. Soll-/Istwert
Range: Funktion:
0.000 [-999999.999 - Festlegung der minimalen Sollwert-
*
999999.999 ] grenze der Drehzahl der Motorwelle
[UPM]. Dies ist auch der minimale
Istwert (siehe 5-57 Klemme 33 Min.
Soll-/Istwert).
5-53 Klemme 29 Max. Soll-/Istwert
Range:
100.000 [-999999.999 -
*
999999.999 ]
5-54 Pulseingang 29 Filterzeit
Range: Funktion:
100 ms [1 - 1000 Eingabe der Filterzeit für Pulseingang 33.
*
ms] Dieses Tiefpassfilter bedämpft das Signal an
Pulseingang 29. Dies ist vorteilhaft, wenn z.
B. viele Störsignale im System sind.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
5-55 Klemme 33 Min. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Hz] Parameter zum Skalieren der Min.-
*
Frequenz entsprechend der Min.-
Drehzahl der Motorwelle (Min.-
Sollwert) aus 5-57 Klemme 33 Min. Soll-/
Istwert.
5-56 Klemme 33 Max. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Hz] Parameter zum Skalieren der Max.-
*
Frequenz entsprechend der Max.-
Drehzahl der Motorwelle (Max.-
Programmierhandbuch für VLT
Funktion:
Eingabe des maximalen Sollwerts
[UPM] der Motorwellendrehzahl
und des maximalen Istwerts (siehe
auch 5-58 Klemme 33 Max. Soll-/
Istwert).
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
5-56 Klemme 33 Max. Frequenz
Range: Funktion:
Sollwert) aus 5-58 Klemme 33 Max. Soll-/
Istwert.
5-57 Klemme 33 Min. Soll-/Istwert
Range: Funktion:
0.000 [-999999.999 - Festlegung des minimalen Soll-/
*
999999.999 ] Istwertes als Bezug für die Min.
Frequenz des Pulseingangs 33
(5-52 Klemme 29 Min. Soll-/Istwert).
5-58 Klemme 33 Max. Soll-/Istwert
Range:
100.000 [-999999.999 -
*
999999.999 ]
5-59 Pulseingang 33 Filterzeit
Range: Funktion:
100 ms [1 - 1000 Eingabe der Filterzeit des Pulseingangs. Ein
*
ms] hoher Wert ergibt mehr Glättung,
erhöht jedoch auch die Verzögerung durch
den Filter. Dies ist vorteilhaft, wenn z. B. viele
Störsignale im System sind. Dieser Parameter
kann nicht bei laufendem Motor geändert
werden.

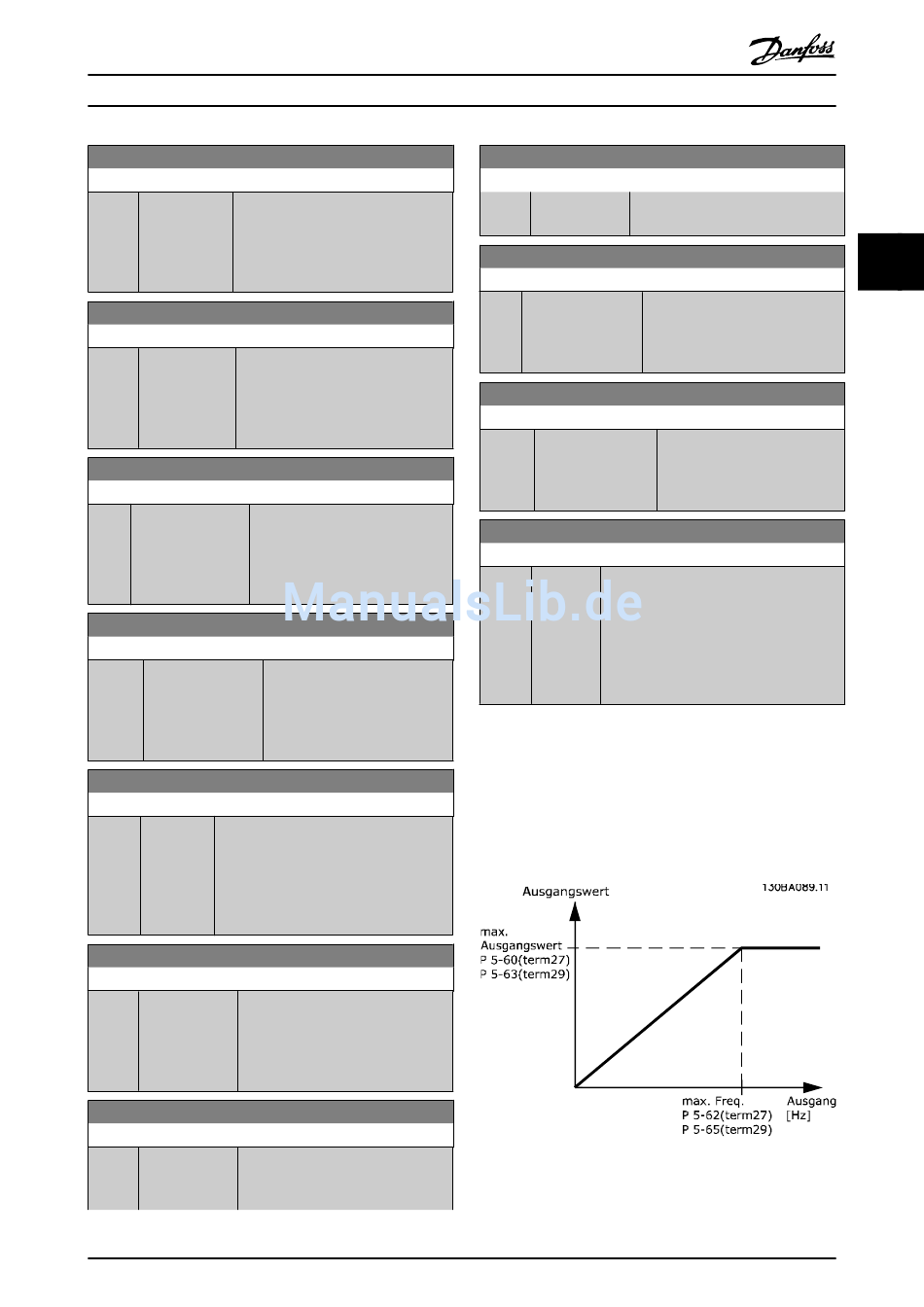

3.7.7 5-6* Pulsausgänge
Parameter zum Konfigurieren der Skalierung und Funktio-
nalität der Pulsausgänge. Die Pulsausgänge sind Klemme 27
oder 29 zugewiesen. Stellen Sie hierzu Klemme 27 in
5-01 Klemme 27 Funktion oder Klemme 29 in 5-02 Klemme 29
Funktion auf „Ausgang [1]" ein.
Parameter zur Definition des Ausgangs:
Funktion:
Festlegung des maximalen Soll-/
Istwertes als Bezug für die Max.
Siehe auch 5-53 Klemme 29 Max.
Soll-/Istwert.
