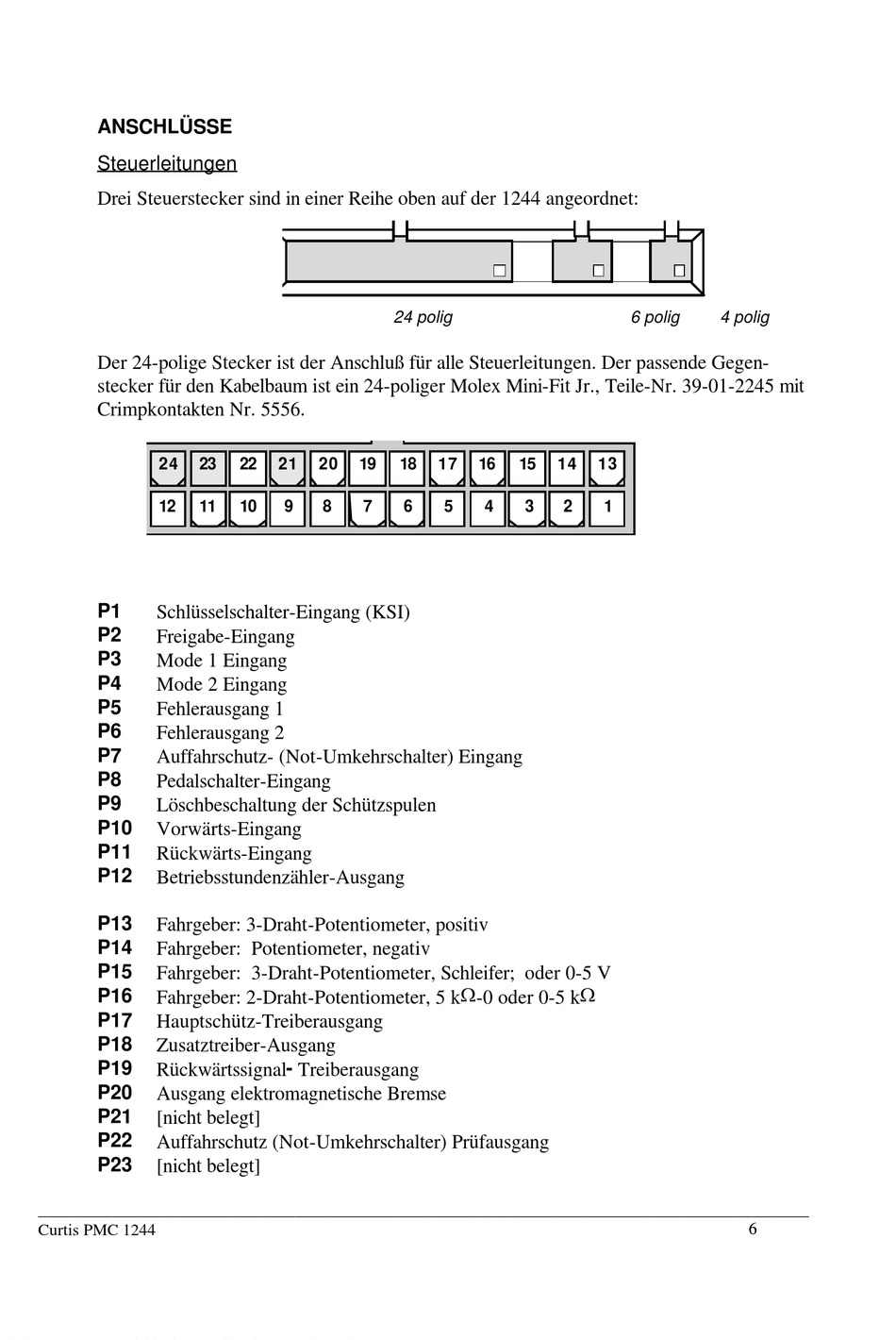

ANSCHLÜSSE
Steuerleitungen
Drei Steuerstecker sind in einer Reihe oben auf der 1244 angeordnet:
Der 24-polige Stecker ist der Anschluß für alle Steuerleitungen. Der passende Gegen-
stecker für den Kabelbaum ist ein 24-poliger Molex Mini-Fit Jr., Teile-Nr. 39-01-2245 mit
Crimpkontakten Nr. 5556.
24
12
P1
Schlüsselschalter-Eingang (KSI)
P2
Freigabe-Eingang
P3
Mode 1 Eingang
P4
Mode 2 Eingang
P5
Fehlerausgang 1
P6
Fehlerausgang 2
P7
Auffahrschutz- (Not-Umkehrschalter) Eingang
P8
Pedalschalter-Eingang
P9
Löschbeschaltung der Schützspulen
P10
Vorwärts-Eingang
P11
Rückwärts-Eingang
P12
Betriebsstundenzähler-Ausgang
P13
Fahrgeber: 3-Draht-Potentiometer, positiv
P14
Fahrgeber: Potentiometer, negativ
P15
Fahrgeber: 3-Draht-Potentiometer, Schleifer; oder 0-5 V
P16
Fahrgeber: 2-Draht-Potentiometer, 5 k W -0 oder 0-5 k W
P17
Hauptschütz-Treiberausgang
P18
Zusatztreiber-Ausgang
P19
Rückwärtssignal - Treiberausgang
P20
Ausgang elektromagnetische Bremse
P21
[nicht belegt]
P22
Auffahrschutz (Not-Umkehrschalter) Prüfausgang
P23
[nicht belegt]
_____________________________________________________________________________________________
Curtis PMC 1244
23
22
21
20
11
10
9
8
24 polig
19
18
17
16
15
7
6
5
4
6 polig
14
13
3
2
1
4 polig
6
