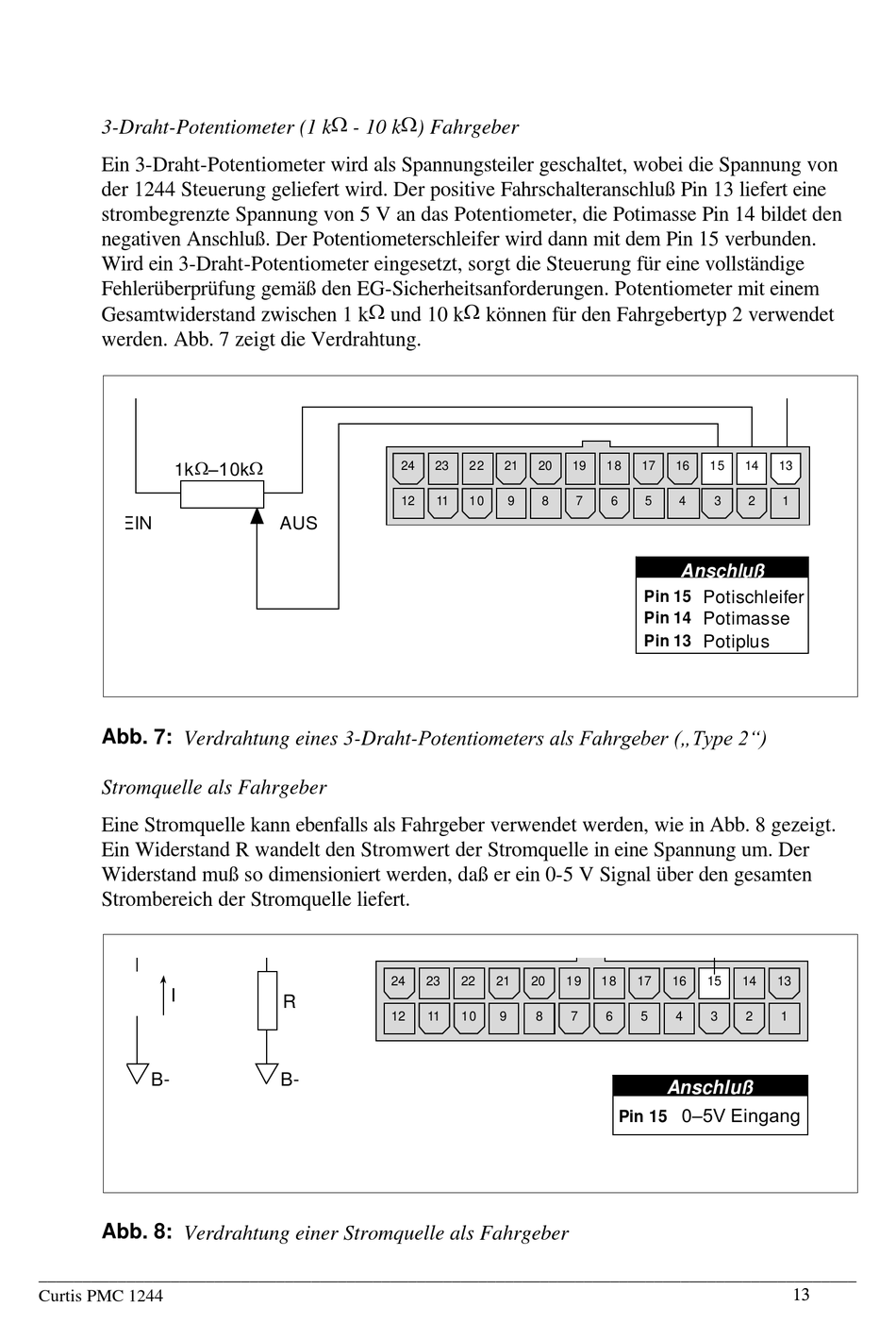

3-Draht-Potentiometer (1 k W - 10 k W ) Fahrgeber
Ein 3-Draht-Potentiometer wird als Spannungsteiler geschaltet, wobei die Spannung von
der 1244 Steuerung geliefert wird. Der positive Fahrschalteranschluß Pin 13 liefert eine
strombegrenzte Spannung von 5 V an das Potentiometer, die Potimasse Pin 14 bildet den
negativen Anschluß. Der Potentiometerschleifer wird dann mit dem Pin 15 verbunden.
Wird ein 3-Draht-Potentiometer eingesetzt, sorgt die Steuerung für eine vollständige
Fehlerüberprüfung gemäß den EG-Sicherheitsanforderungen. Potentiometer mit einem
Gesamtwiderstand zwischen 1 k W und 10 k W können für den Fahrgebertyp 2 verwendet
werden. Abb. 7 zeigt die Verdrahtung.
1k W –10k W
EIN
Abb. 7: Verdrahtung eines 3-Draht-Potentiometers als Fahrgeber („Type 2")
Stromquelle als Fahrgeber
Eine Stromquelle kann ebenfalls als Fahrgeber verwendet werden, wie in Abb. 8 gezeigt.
Ein Widerstand R wandelt den Stromwert der Stromquelle in eine Spannung um. Der
Widerstand muß so dimensioniert werden, daß er ein 0-5 V Signal über den gesamten
Strombereich der Stromquelle liefert.
I
B-
Abb. 8: Verdrahtung einer Stromquelle als Fahrgeber
_____________________________________________________________________________________________
Curtis PMC 1244
24
23
12
11
AUS
24
23
R
12
11
B-
22
21
20
19
18
10
9
8
7
6
22
21
20
19
18
10
9
8
7
6
Pin 15
17
16
15
14
13
5
4
3
2
1
Anschluß
Pin 15
Potischleifer
Pin 14
Potimasse
Pin 13
Potiplus
17
16
15
14
13
5
4
3
2
1
Anschluß
0–5V Eingang
13
