Installation und Verdrahtung
Montage der Steuerung
Die Abmessungen und die Position der Montagelöcher an der Impulssteuerung 1244 sind
in Abb. 2 dargestellt.
Die Impulssteuerung kann in jeder Position eingebaut werden und erfüllt die
Schutzart IP64/ IP67. Der Einbauort sollte aber sorgfältig gewählt werden, um die
Steuerung so sauber und trocken wie möglich zu halten. Bei der Wahl des Einbauortes
sollte darauf geachtet werden, daß a) der Zugang zum Stecker für das Programmiergerät
frei bleibt, und b) die eingebaute Status-LED durch das Fenster auf dem oberen
Typenaufkleber sichtbar bleibt.
178
81

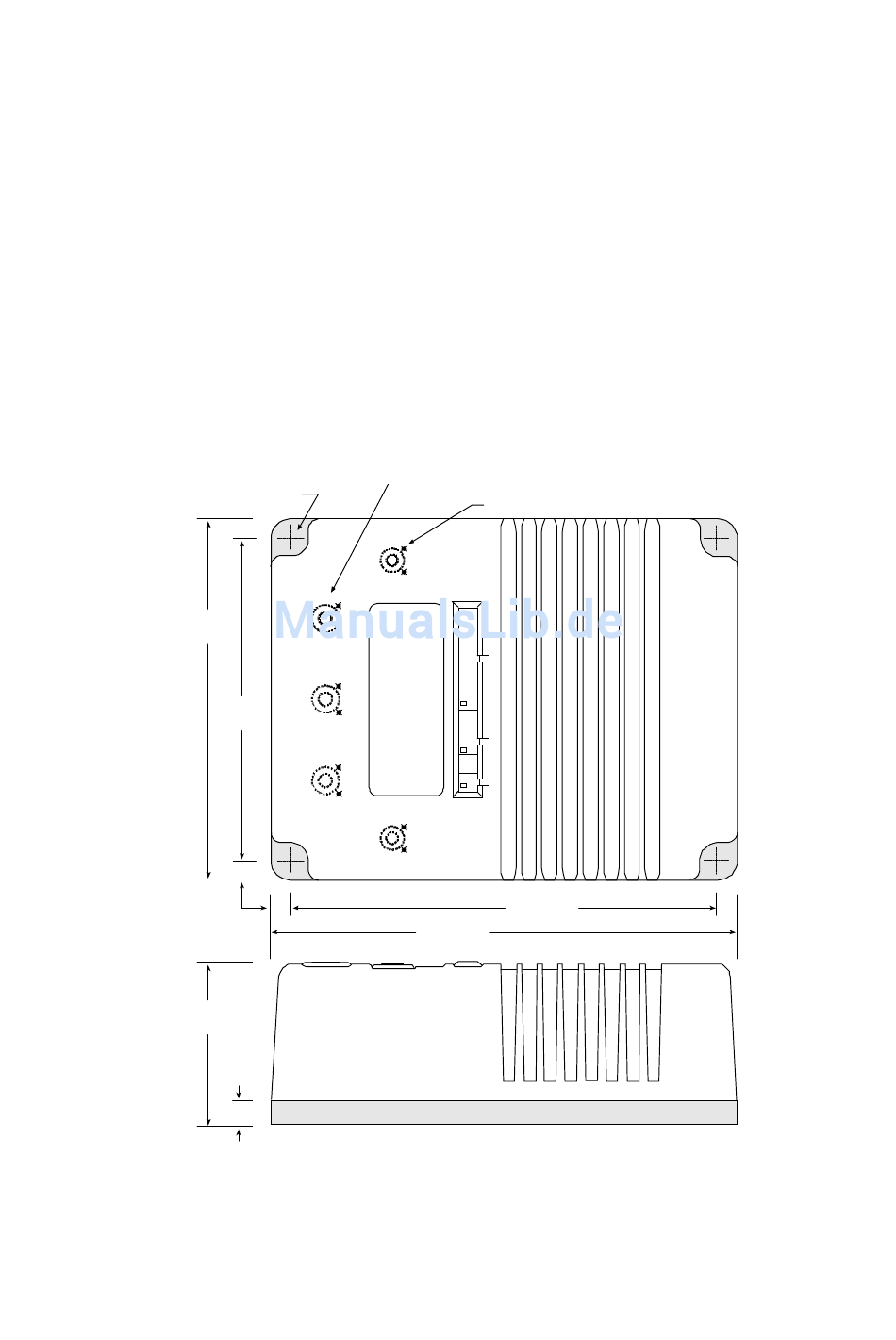

Abb. 2: Montage-Abmessungen der Curtis PMC 1244 Impulssteuerung
_____________________________________________________________________________________________
Curtis PMC 1244
Ø 7,1
4 Stk.
159
STATUS
9.5
9.5
12.7
M8, 3 Stk.
M6, 2 Stk.
LED
210
229
4
