Elektronischer Fahrschalter Curtis ET-1XX
Der Fahrschalter Curtis ET-1XX (hergestellt von Hardellet) liefert das Fahrgebersignal
sowie die Richtungssignale für die Vorwärts-/Rückwärtseingäge der 1244 Steuerung. Die
Verdrahtung für den Curtis ET-1XX ist in Abb. 9 dargestellt.
Der ET-1XX kann in einen Deichselkopf als Drehgriff-Fahrschalter integriert wer-
den. Alternativ ist ein kompletter Deichselkopf von Curtis erhältlich. Der Deichselkopf der
CH-Reihe kombiniert den ET-1XX Fahrschalter mit einer Reihe weiterer Steuerschalter für
Anwendungen in deichselgeführten Fahrzeugen.

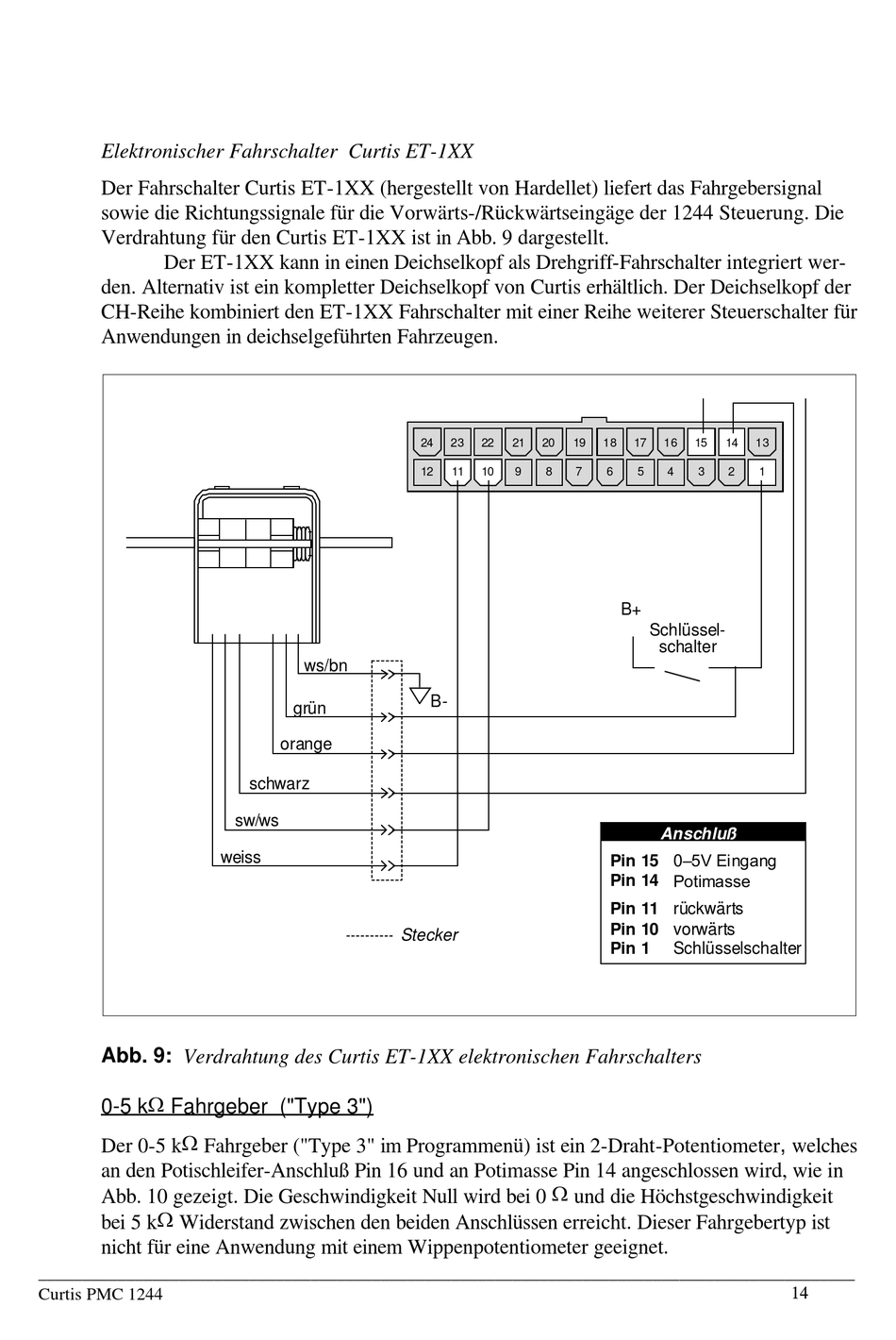

Abb. 9: Verdrahtung des Curtis ET-1XX elektronischen Fahrschalters
0-5 k W Fahrgeber ("Type 3")
Der 0-5 k W Fahrgeber ("Type 3" im Programmenü) ist ein 2-Draht-Potentiometer, welches
an den Potischleifer-Anschluß Pin 16 und an Potimasse Pin 14 angeschlossen wird, wie in
Abb. 10 gezeigt. Die Geschwindigkeit Null wird bei 0 W und die Höchstgeschwindigkeit
bei 5 k W Widerstand zwischen den beiden Anschlüssen erreicht. Dieser Fahrgebertyp ist
nicht für eine Anwendung mit einem Wippenpotentiometer geeignet.
_____________________________________________________________________________________________
Curtis PMC 1244
ws/bn
grün
orange
schwarz
sw/ws
weiss
24
23
22
21
20
12
11
10
9
8
B-
Stecker
19
18
17
16
15
14
7
6
5
4
3
2
B+
Schlüssel-
schalter
Anschluß
Pin 15
0–5V Eingang
Pin 14
Potimasse
Pin 11
rückwärts
Pin 10
vorwärts
Pin 1
Schlüsselschalter
13
1
14
