0-5 V, Stromquelle, 3-Draht-Potentiometer und elektronische Fahrgeber
("Type 2")
Bei diesen Fahrgebern ("Type 2" im Programmenü) sieht die Steuerung ein Spannungs-
signal am Poti-Schleiferanschluß Pin 15. Die Geschwindigkeit Null bedeutet 0 V und die
Höchstgeschwindigkeit bedeutet 5 V (gegen B- gemessen). Eine regelbare Spannungs-
oder Stromquelle, ein 3-Draht-Potentiometer oder ein elektronischer Fahrgeber können bei
diesem Typ angeschlossen werden. Die Verdrahtung für jeden dieser Fahrgeber ist unter-
schiedlich.
0-5 V Fahrschalter
Zwei Möglichkeiten, einen 0-5 V Fahrgeber anzuschließen, sind in Abb. 6 gezeigt. Der
aktive Bereich dieses Fahrgebers reicht von 0,2 V (bei 0% Neutralzone) bis 5,0 V (bei
100% Fahrgebermaximum), gegen B- gemessen.
-
B-

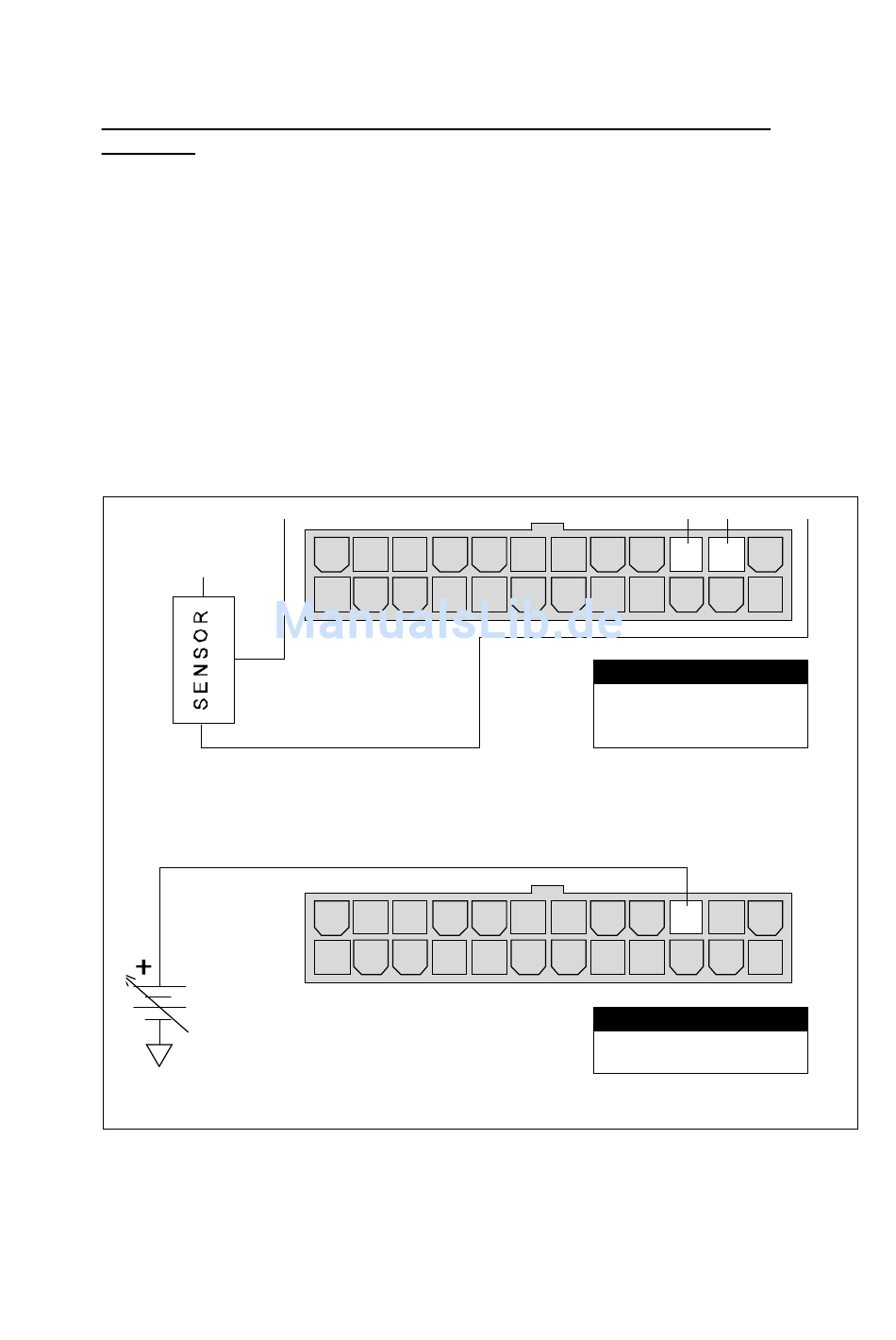

Abb. 6: Verdrahtung eines 0-5 V Fahrgebers ("Type 2")
