Fahrgebermaximum (THROTTLEMAX)
Der Parameter Fahrgebermaximum bestimmt die für 100% Ausgangsspannung benötigte
Schleiferspannung. Ein geringeres Fahrgebermaximum reduziert die Schleiferspannung und
damit den benötigten Fahrgeberwert für die volle Ausgangsspannung. Diese Funktion
ermöglicht den Einsatz von Potentiometern mit begrenztem Einstellwinkel.
0
0.2V
(0W)
0.6V
(450W)
0.6V
(450W)
0
0.2V
0.2V

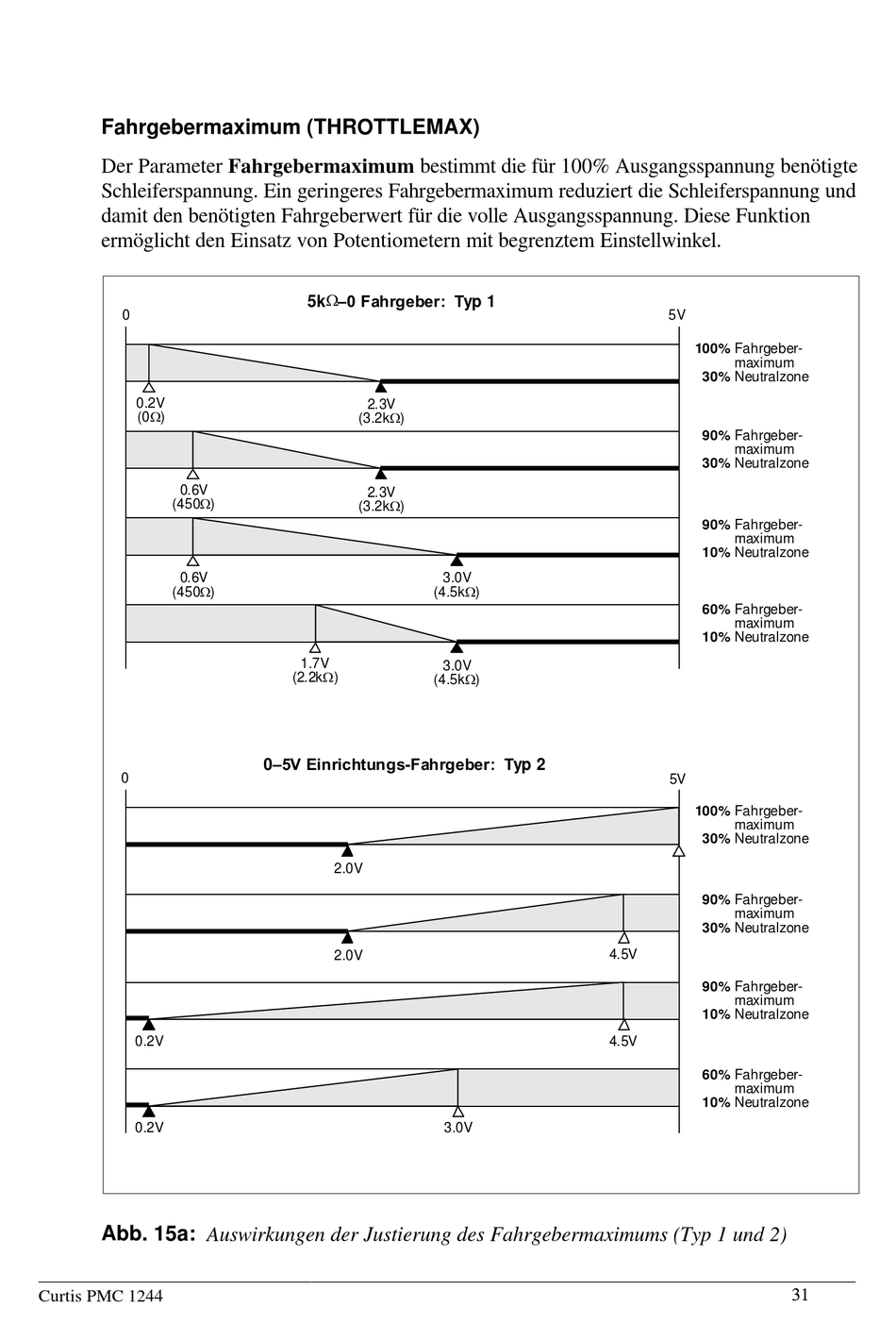

Abb. 15a: Auswirkungen der Justierung des Fahrgebermaximums (Typ 1 und 2)
