Die Montagefläche sollte eine mindestens 300 x 300 x 3 mm große
Aluminiumplatte — oder gleichwertige — sein, die einem Mindestluftstrom von 4,8 km/h
ausgesetzt ist. Obwohl es normalerweise nicht notwendig ist, kann Wärmeleitpaste für
einen besseren thermischen Kontakt zwischen Steuerung und Montagefläche verwendet
werden.
Während des Designs und der Entwicklung Ihres Endprodukts müssen Sie
sicherstellen, dass seine EMV-Leistung den anwendbaren Verordnungen entspricht.
Vorschläge hierzu finden Sie in Anhang A.
Die 1243
empfindliche Komponenten. Treffen Sie entsprechende Vorsichtsmaßnahmen beim
Anschluss, Abschalten und Bedienen der Steuerung. Siehe Installationsvorschläge in
Anhang A bezüglich Schutz der Steuerung vor elektrostatischer Entladung.
ANSCHLÜSSE
Steuerleitungen

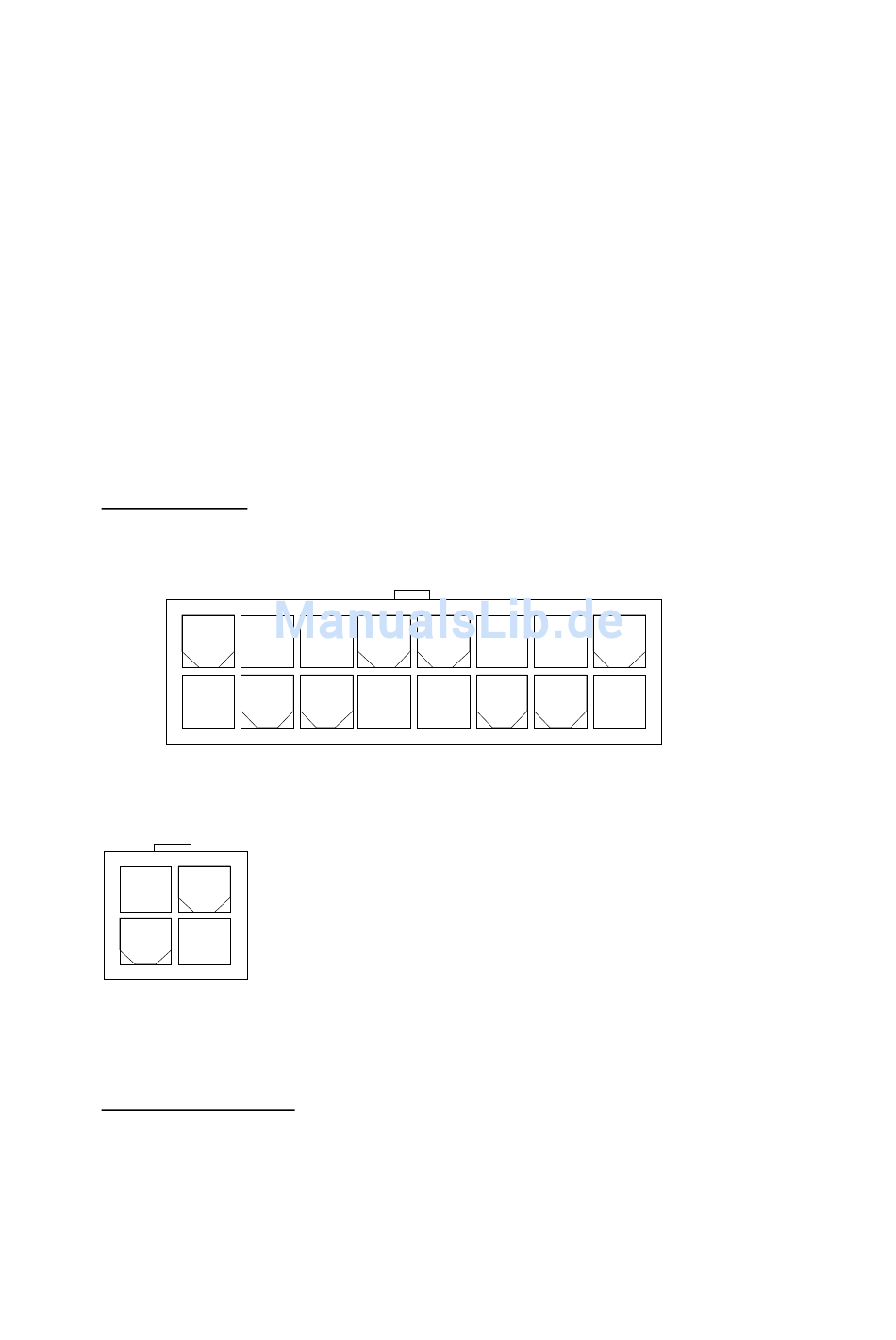

Ein 16-poliger Stecker für die Steuerleitungen ist in die Frontseite der Steuerung
integriert:
P16
P8
Der passende Gegenstecker für den Kabelbaum ist ein 16-poliger Molex Mini-Fit Jr.,
Teile-Nr. 39-01-2165 mit Crimpkontakten Nr. 5556.
Der 4-polige Stecker kann auch für die Spyglass-Anzeige verwendet werden. Die
Anzeige wird bei der Benutzung des Programmiergeräts ausgesteckt.
Leistungsanschlüsse
Drei verzinnte Kupferklemmen bilden die Leistungsanschlüsse zu Batterie (B+ und B-)
und zum Anker des Motors (M-). Die Kabel werden an den Leistungsklemmen mit M8-
Schrauben befestigt. Die M8-Muttern sind im Gehäuse der 1243
Die maximale Tiefe für die Schrauben unter den Klemmen darf 13 mm nicht
_____________________________________________________________________________________________
Curtis PMC 1243
2 Impulssteuerung enthält gegenüber elektrostatischer Entladung
GEN
P15
P14
P13
P7
P6
P5
Für den Anschluss für das Handprogrammiergerät 1311 und den
PC-Programmer 1314 ist eine 4-polige Steckbuchse vorhanden.
Die
Programmiergeräte,
Anschlusskabels, können bei Curtis bestellt werden.
P12
P11
P10
P4
P3
P2
einschließlich
P9
P1
des
passenden
2 bereits vorhanden.
GEN
11
