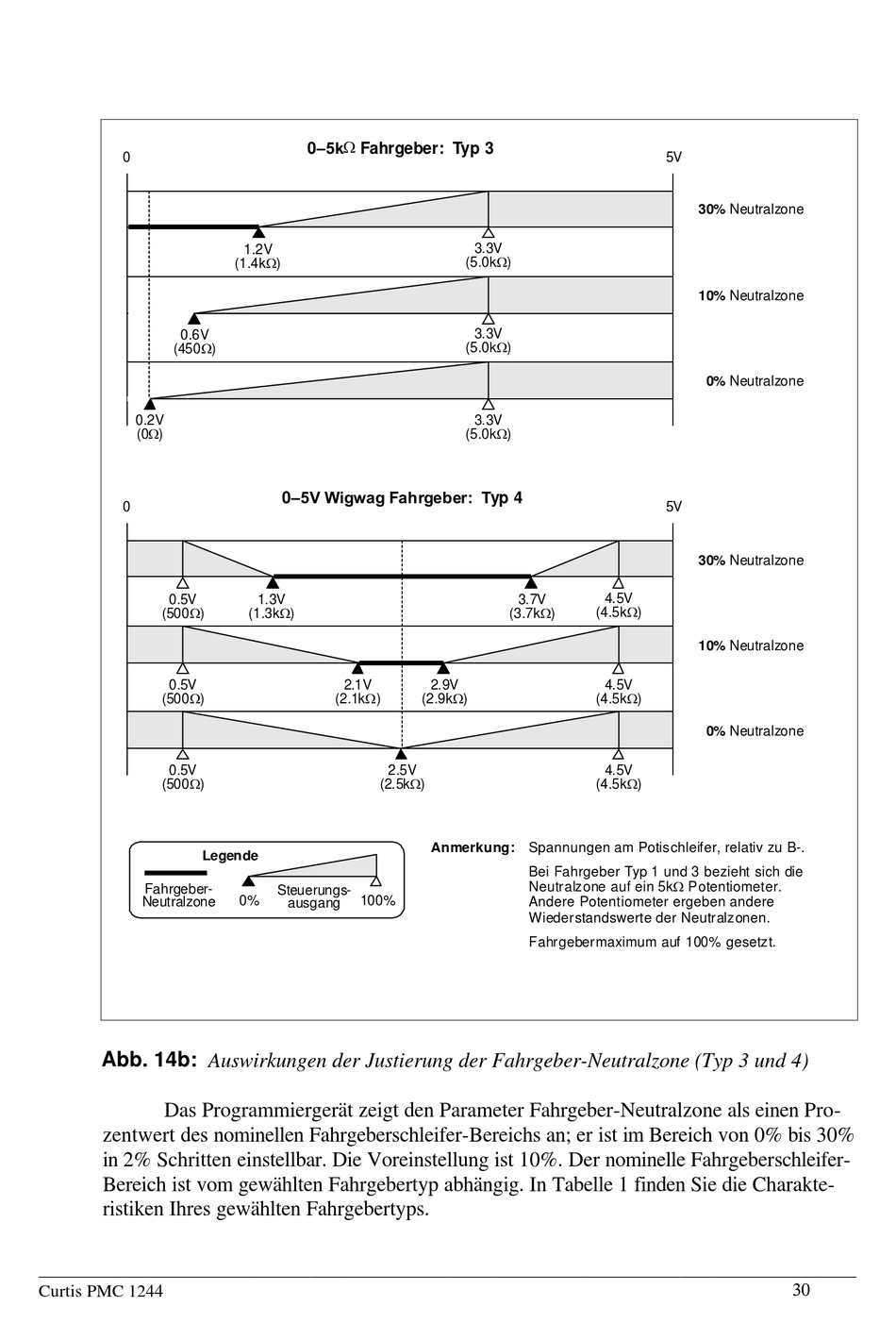

Abb. 14b: Auswirkungen der Justierung der Fahrgeber-Neutralzone (Typ 3 und 4)
Das Programmiergerät zeigt den Parameter Fahrgeber-Neutralzone als einen Pro-
zentwert des nominellen Fahrgeberschleifer-Bereichs an; er ist im Bereich von 0% bis 30%
in 2% Schritten einstellbar. Die Voreinstellung ist 10%. Der nominelle Fahrgeberschleifer-
Bereich ist vom gewählten Fahrgebertyp abhängig. In Tabelle 1 finden Sie die Charakte-
ristiken Ihres gewählten Fahrgebertyps.
