INSTALLATION UND VERDRAHTUNG
MONTAGE DER STEUERUNG
Die Impulssteuerung kann in jeder Position eingebaut werden. Der Einbauort sollte aber
sorgfältig gewählt werden, um die Steuerung so sauber und trocken wie möglich zu
halten. Wenn ein sauberer Einbauort nicht möglich ist, sollte die Steuerung mit einer
Abdeckung versehen werden, die sie vor Wasser und Verunreinigungen schützt. Bei der
Wahl des Einbauortes sollte darauf geachtet werden, dass a) der Zugang zum Stecker für
das Programmiergerät möglich bleibt und b) die eingebaute Status-LED durch das Fenster
auf dem oberen Typenaufkleber sichtbar bleibt.
99
114
7.9
68
4.8

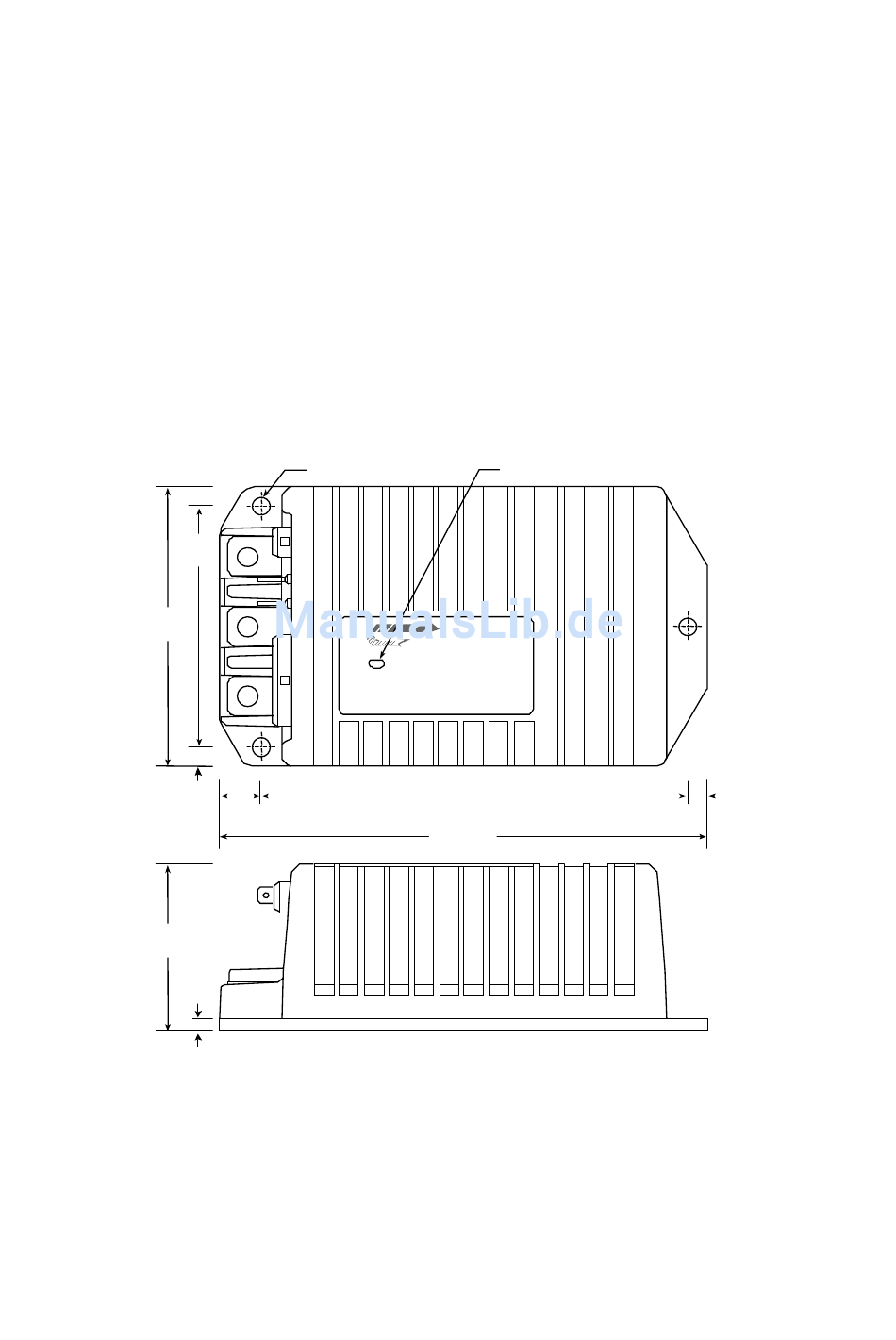

Abb. 2: Montage-Abmessungen: Curtis PMC 1243
Die Anordnung und Abmessungen der Montagelöcher für die 1243
sind in Abb. 2 gezeigt. Um die volle Ausgangsleistung sicherzustellen, muss die
Impulssteuerung auf einer flachen, sauberen Metallfläche mit drei M6 Schrauben befestigt
werden.
_____________________________________________________________________________________________
Curtis PMC 1243
6.4, 3 Stk
S T A T U S
17
Status LED
S
E
TM
EP
X
TRACTION CONTROLLER
173
198
2 Impulssteuerung
GEN
7.9
2 Steuerung
GEN
10
