1MRS757433
4.3.7.4.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

16-Bit-Lesen

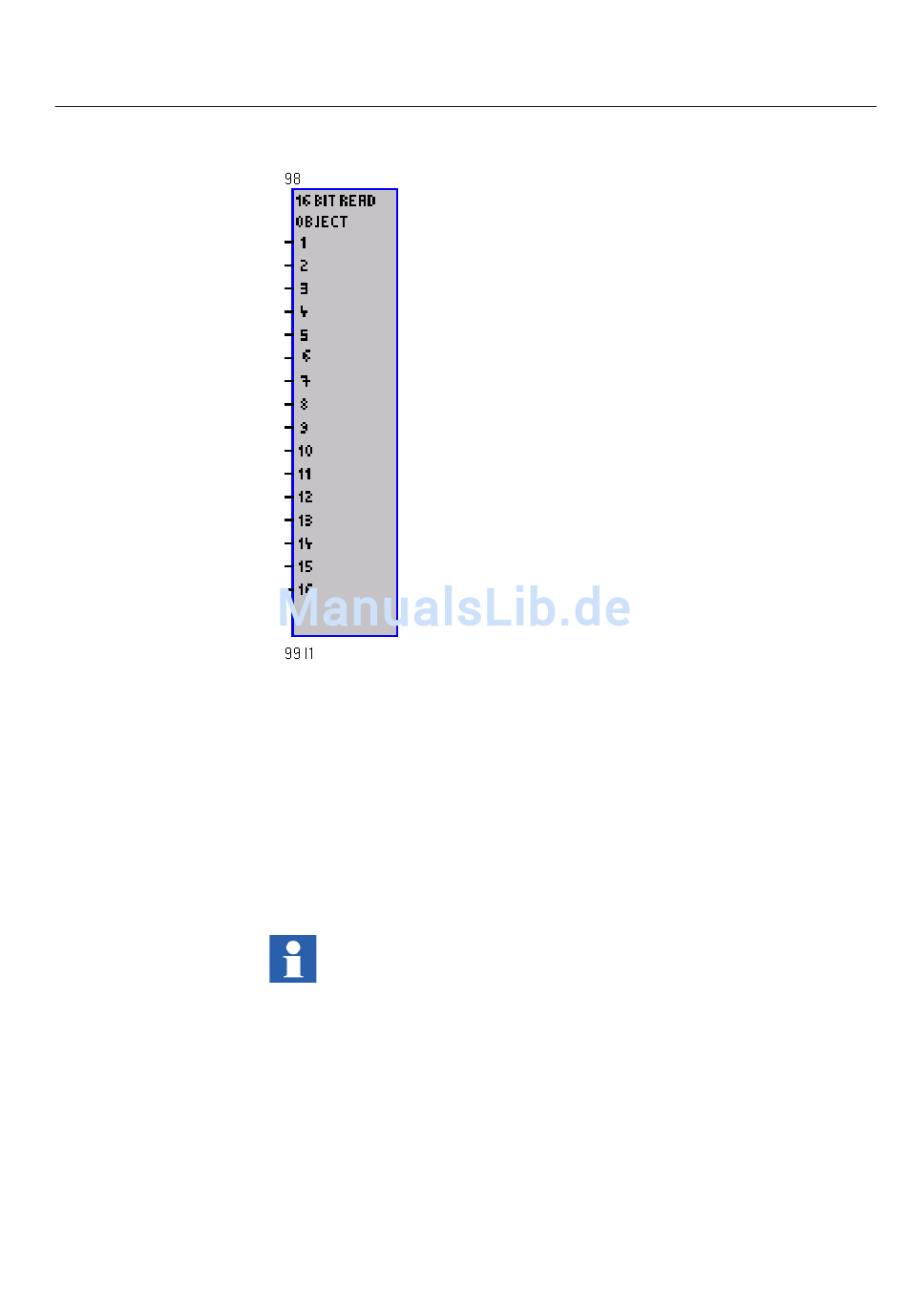

Abb. 4.3.7.4.-1 Funktionsblock 16-Bit-Lesen
Funktion
Der Funktionsblock 16-Bit Read (16-Bit-Lesen) dient in der vertikalen Kommuni-
kation dem Empfangen von RESERVE-Anfragen und RESERVE-Bestätigungen,
die vom Host übermittelt wurden, und in der horizontalen Kommunikation dem
Empfangen von Verriegelungsinformationen von anderen Feldern. Jede Änderung
der Eingänge hat ein Ereignis zur Folge, das die Instanznummer des geänderten
Eingangs als dessen Werteinformationen enthält.
Es können maximal 32 Funktionsblöcke des Typs binär Lesen einge-
geben werden.
Verbindung
Eingang 1 bis 16: Verbindung des Logiksignals, das vom Host im Stationssteue-
rungssystem gelesen werden soll.
Konfi guration
Im Folgenden werden die beiden Registerkarten im Dialogfenster 16-Bit-Lesen be-
schrieben. Auf allen Registerkarten sind die Schaltfl ächen OK und Cancel (Abbre-
chen) verfügbar.
REF 542plus
A060085
233
