1MRS757433
4.3.5.10.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

Impulsgeber

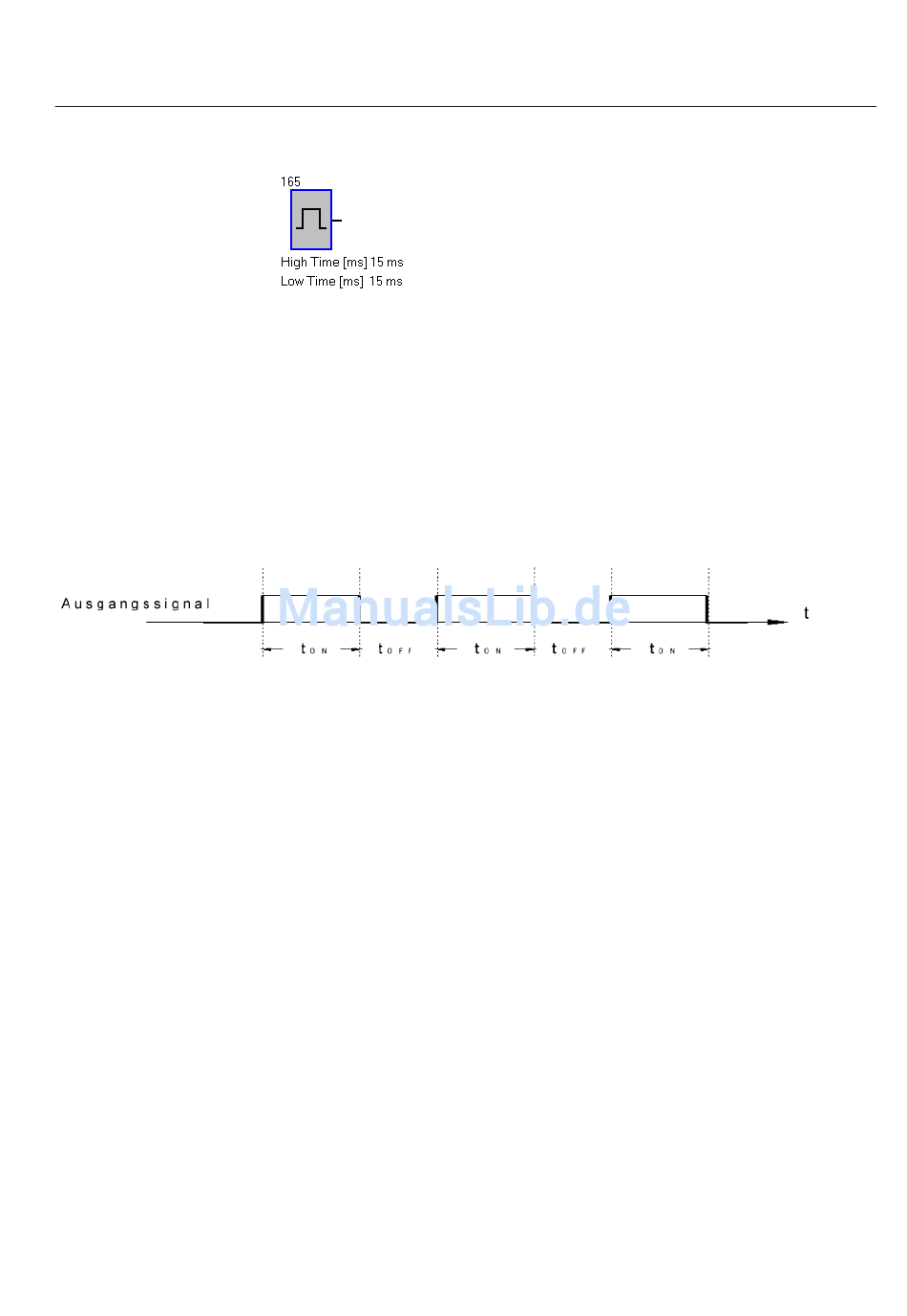

Abb. 4.3.5.10.-1 Funktionsblock Impulsgeber
Funktion
Der Funktionsblock Impulsgeber sendet eine Impulssequenz an seinen Ausgang
(rechte Seite des Funktionsblocks). In diesem Prozess wechseln die Werte zwischen
logisch 1 und logisch 0. Ihre Dauer wird im Konfi gurationsdialogfenster festgelegt.
Die folgende Abb. 4.3.5.10.-2 zeigt die Einstelloptionen für den Impulsgeber.
Abb. 4.3.5.10.-2 Ausgangssignal des Impulsgebers
Ausgang (rechte Seite des Funktionsblocks)
Hier kann die generierte Impulssequenz abgenommen werden.
REF 542plus
A060051
A060052
193
