Verbindung
Ausgang 1 bis16: Verbindung des Logiksignals, das an das Stationssteuerungssy-
stem gesendet werden soll.
Ausgang VALID: Ein Signal des Typs logisch 1 liegt an, wenn die binären Informatio-
nen über einen gültigen Kennzeichner verfügen.
Konfi guration
Im Folgenden werden die beiden Registerkarten im Dialogfenster 16-Bit-Schreiben
beschrieben. Auf allen Registerkarten sind die Schaltfl ächen OK und Cancel (Ab-
brechen) verfügbar.
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
Allgemein

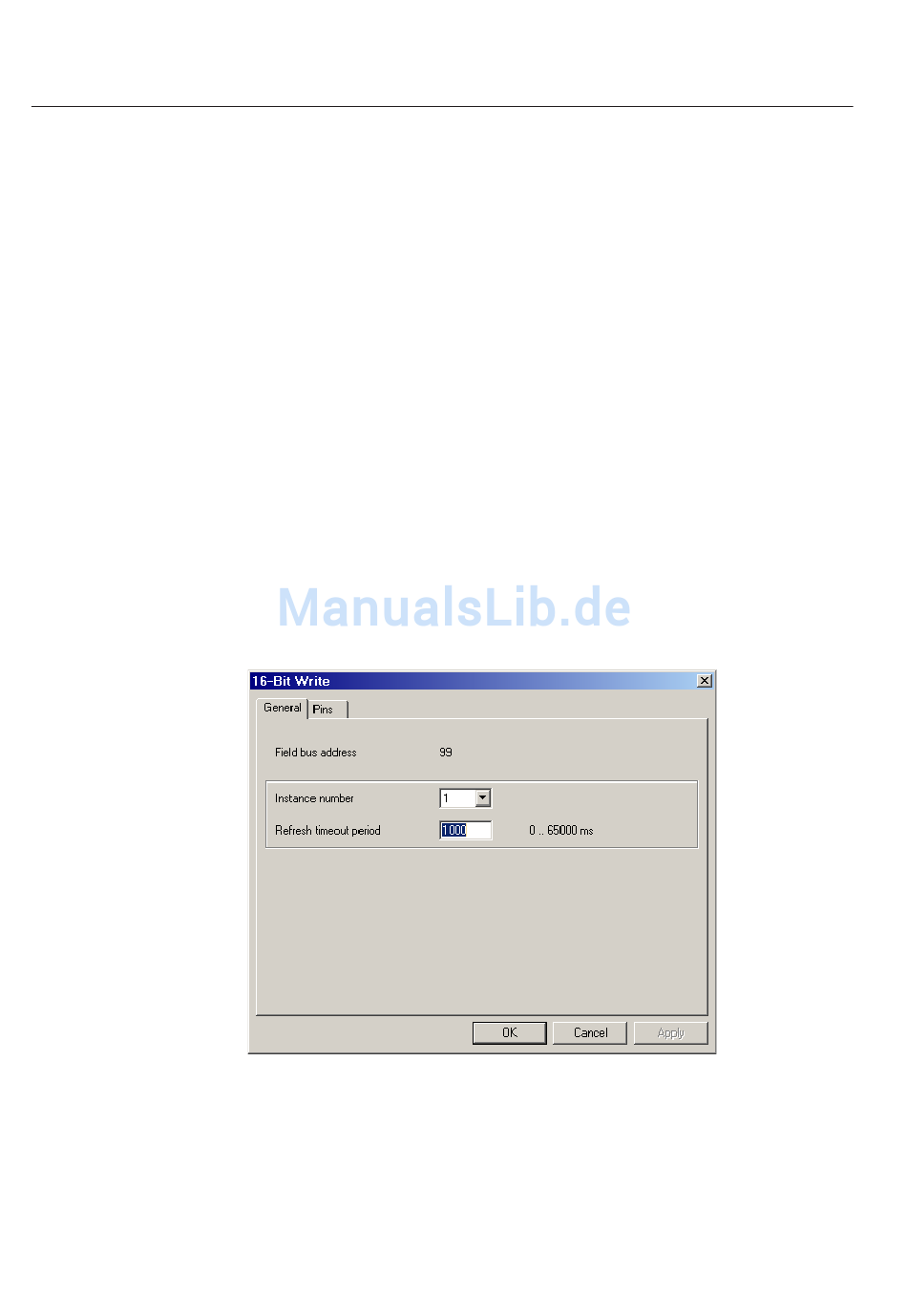

Abb. 4.3.7.2.-2 Registerkarte General (Allgemein), Funktionsblock 16-Bit-Schreiben
Feldbusadresse
Die Feldbusadresse wird für jede Schutzfunktion eingestellt und verwendet, um den
Funktionsblock für Feldbusbefehle anzusprechen.
