Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock
sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer-
dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei-
nen Ausgang des Funktionsblocks darstellt. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.

CAN-Kommunikationsobjekte

Anwendbar nur für Unternehmen mit Schaltanlagen von ABB.

Weitere Objekte

Die folgenden Abschnitte enthalten Beschreibungen der unter Drawing Menu >
Insert > Miscellaneous Objects (Schaltplanmenü > Einfügen > Weitere Objekte)
verfügbaren Funktionsblöcke.

Parametersatzauswahl

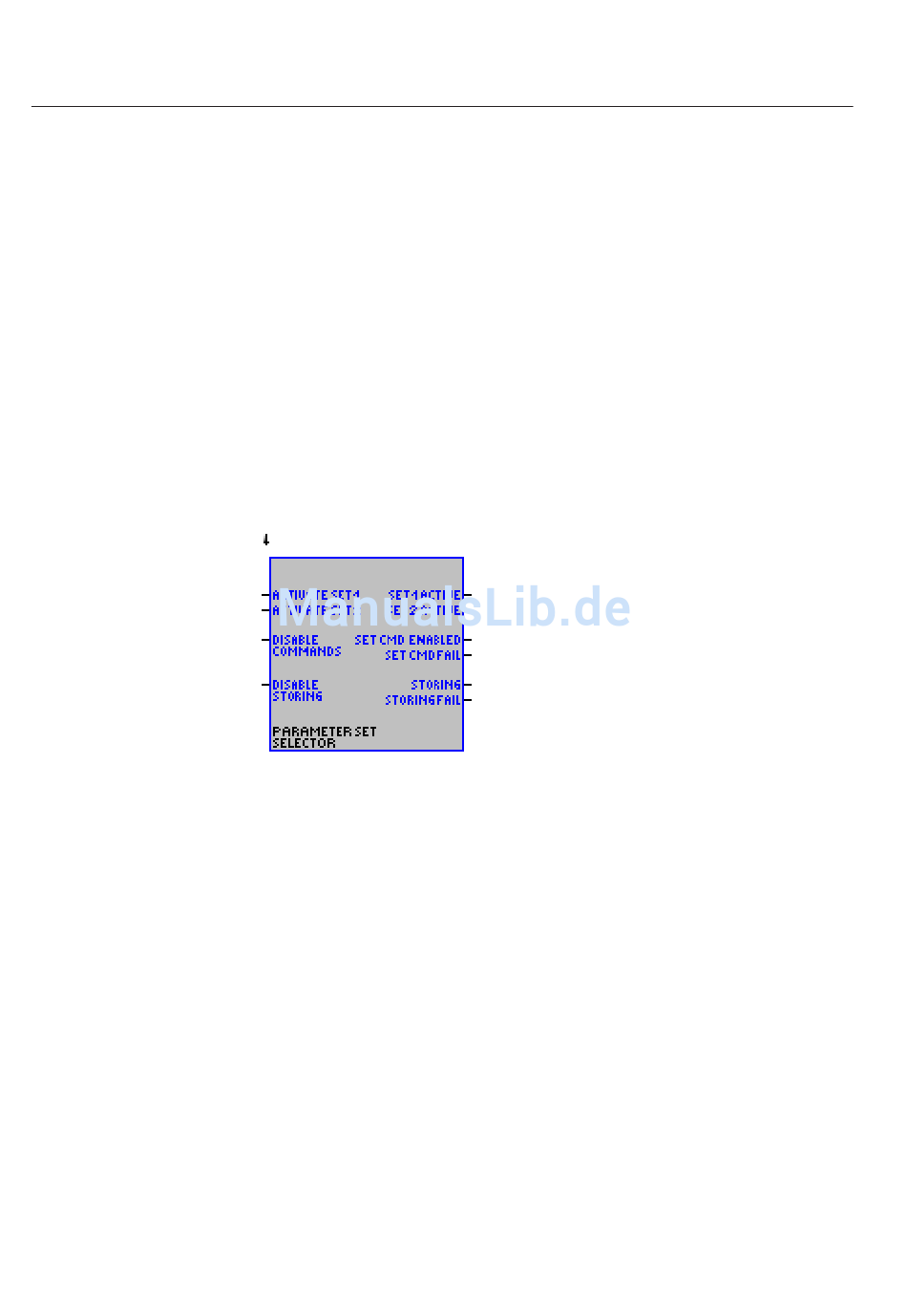

Abb. 4.3.9.1.-1 Funktionsblock Parametersatzauswahl
Funktion
Der Funktionsblock Parameter Set Selector (Parametersatzauswahl) kann über das
FUPLA den Parametersatz der Funktionen schalten. Der Parametersatz kann geän-
dert werden, wenn sich das Gerät im Betriebsmodus befi ndet und einer der Aktivie-
rungseingänge eine steigende Flanke aufweist.
Nach der Auswahl des Parametersatzes werden die Ausgänge des Funktionsblocks
aktualisiert und zeigen an, welcher Parametersatz aktiv ist. Außerdem zeigen die
FUPLA-Signale den Befehl sowie Speicherfeedback und Status an.
Verbindungen
Eingang ACTIVATE SET1: Befi ndet sich das REF 542plus im Betriebsmodus und
ein Eingang weist eine steigende Flanke auf, wird Parametersatz 1 aktiviert. Stan-
dard: Der Eingangspin ist auf AUS gesetzt (Drahtnummer 1; Drahtnummer für of-
fene Eingänge).
