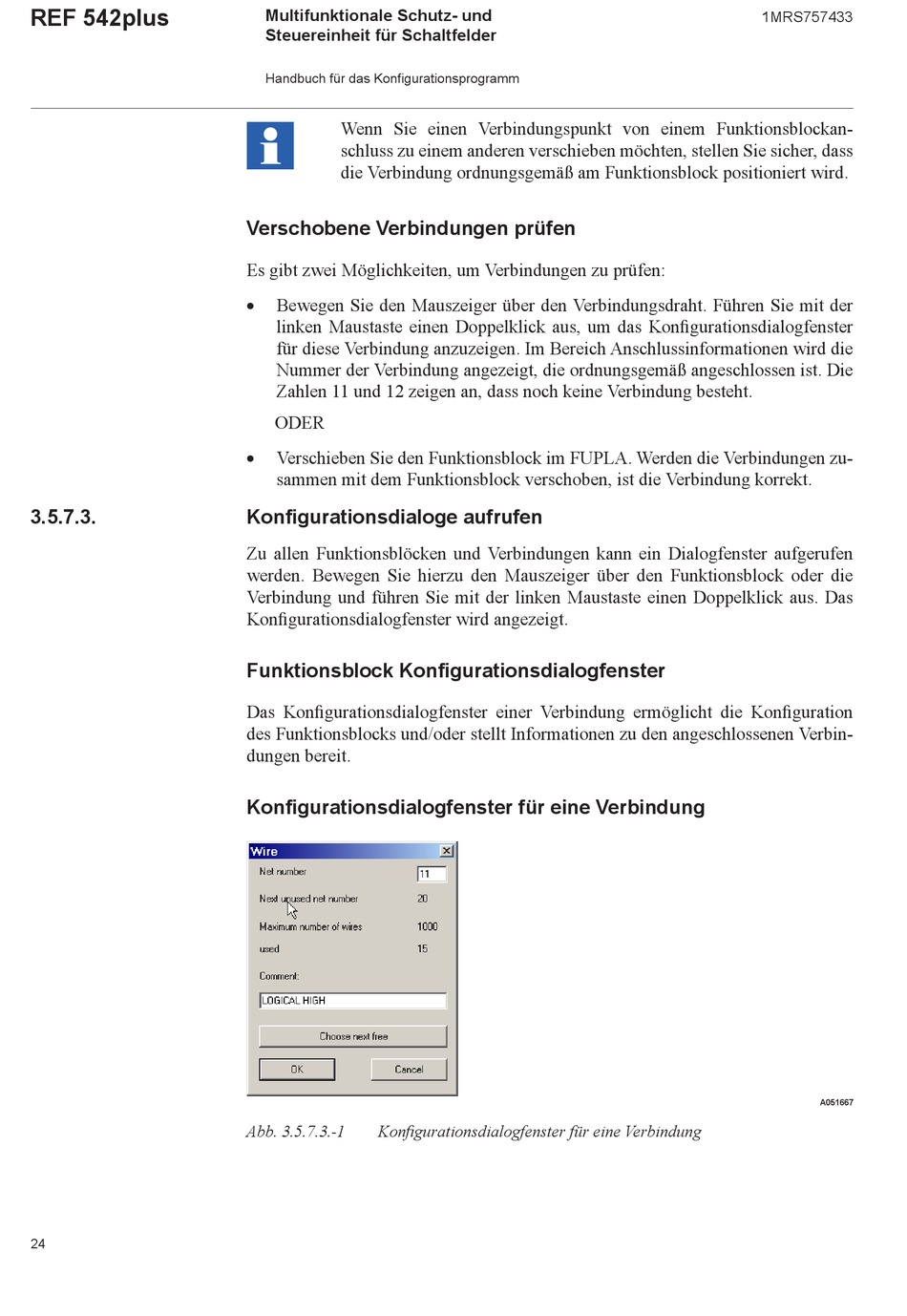

REF 542plus
3.5.7.3.
24
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Wenn Sie einen Verbindungspunkt von einem Funktionsblockan-
schluss zu einem anderen verschieben möchten, stellen Sie sicher, dass
die Verbindung ordnungsgemäß am Funktionsblock positioniert wird.
Verschobene Verbindungen prüfen
Es gibt zwei Möglichkeiten, um Verbindungen zu prüfen:

Bewegen Sie den Mauszeiger über den Verbindungsdraht. Führen Sie mit der
linken Maustaste einen Doppelklick aus, um das Konfi gurationsdialogfenster
für diese Verbindung anzuzeigen. Im Bereich Anschlussinformationen wird die
Nummer der Verbindung angezeigt, die ordnungsgemäß angeschlossen ist. Die
Zahlen 11 und 12 zeigen an, dass noch keine Verbindung besteht.
ODER

Verschieben Sie den Funktionsblock im FUPLA. Werden die Verbindungen zu-
sammen mit dem Funktionsblock verschoben, ist die Verbindung korrekt.
Konfi gurationsdialoge aufrufen
Zu allen Funktionsblöcken und Verbindungen kann ein Dialogfenster aufgerufen
werden. Bewegen Sie hierzu den Mauszeiger über den Funktionsblock oder die
Verbindung und führen Sie mit der linken Maustaste einen Doppelklick aus. Das
Konfi gurationsdialogfenster wird angezeigt.
Funktionsblock Konfi gurationsdialogfenster
Das Konfi gurationsdialogfenster einer Verbindung ermöglicht die Konfi guration
des Funktionsblocks und/oder stellt Informationen zu den angeschlossenen Verbin-
dungen bereit.
Konfi gurationsdialogfenster für eine Verbindung
Abb. 3.5.7.3.-1 Konfi gurationsdialogfenster für eine Verbindung
1MRS757433
A051667
