REF 542plus
166
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Eingänge

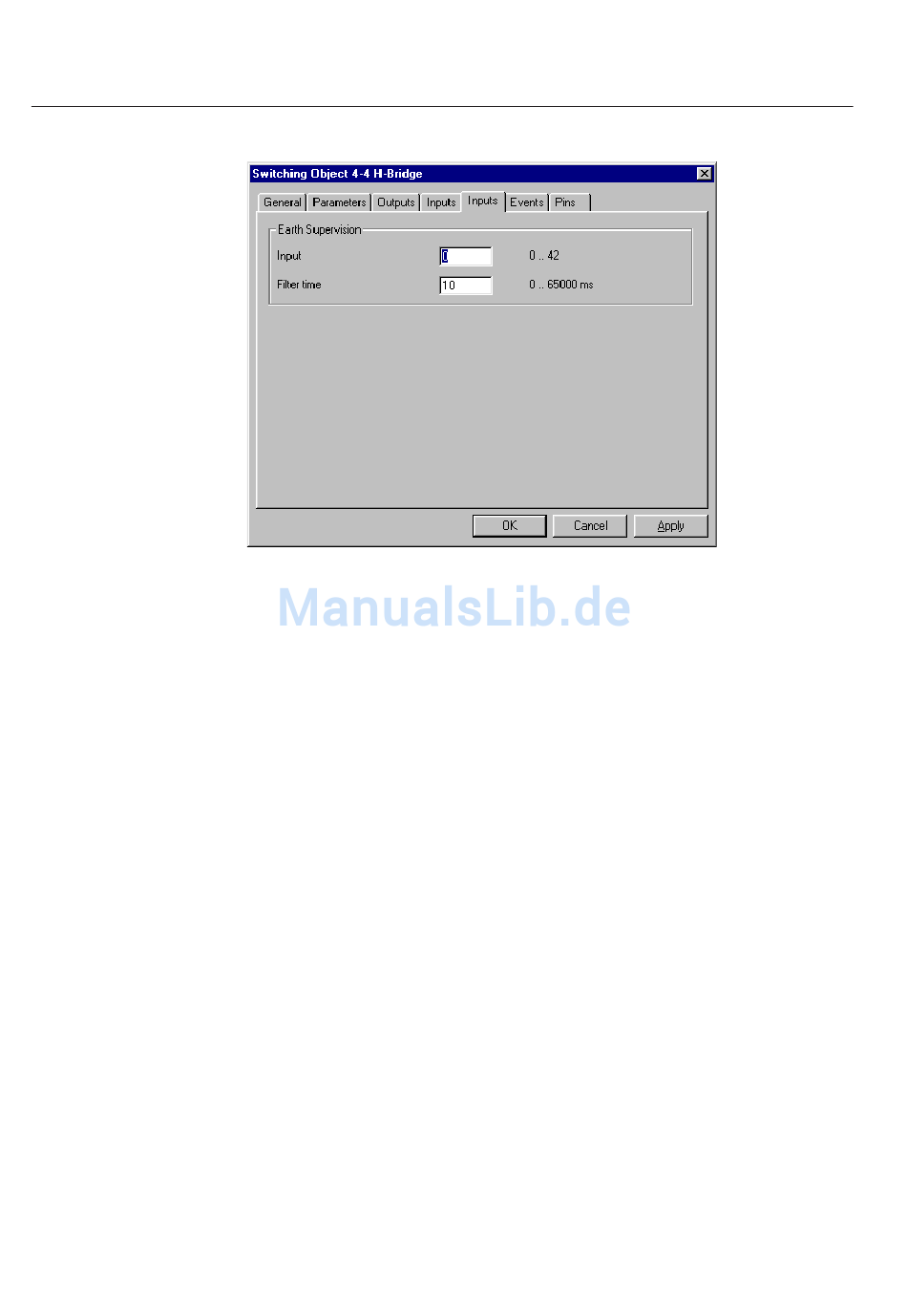

Abb. 4.3.2.9.-6 Registerkarte Inputs (Eingänge), Funktionsblock Schaltobjekt 4-4:
H-Brücke
Eingang
Geben Sie als Nummer für den dargestellten Eingang 0 (Null) ein, sodass der binäre
Eingang der Masseschalterüberwachung (SUP) nicht verwendet wird.
Filterzeit [ms] (einmal pro dargestelltem Ausgang)
Geben Sie in das Textfeld Filter time (Filterzeit) [ms] die Zeitdauer ein, innerhalb der
das Signal am binären physischen Eingang als logisches Signal erkannt werden soll.
Die Eingangsfi lterzeit wird der Hardware- und allgemeinen Filterzeit hinzuaddiert.
1MRS757433
A051756
