REF 542plus
4.3.6.3.
204
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Tabelle 4.3.6.2.-4 Ereignisse
Code Ereignisursache
E0 Warnsignal aktiv
E1 Warnsignal abgebrochen
E6 Ausfallsignal aktiv
E7 Ausfallsignal wieder inaktiv
E18 Funktionsblockierungssignal aktiv
E19 Funktionsblockierungssignal wieder inaktiv

Analoge 20-mA-Eingangsobjekte

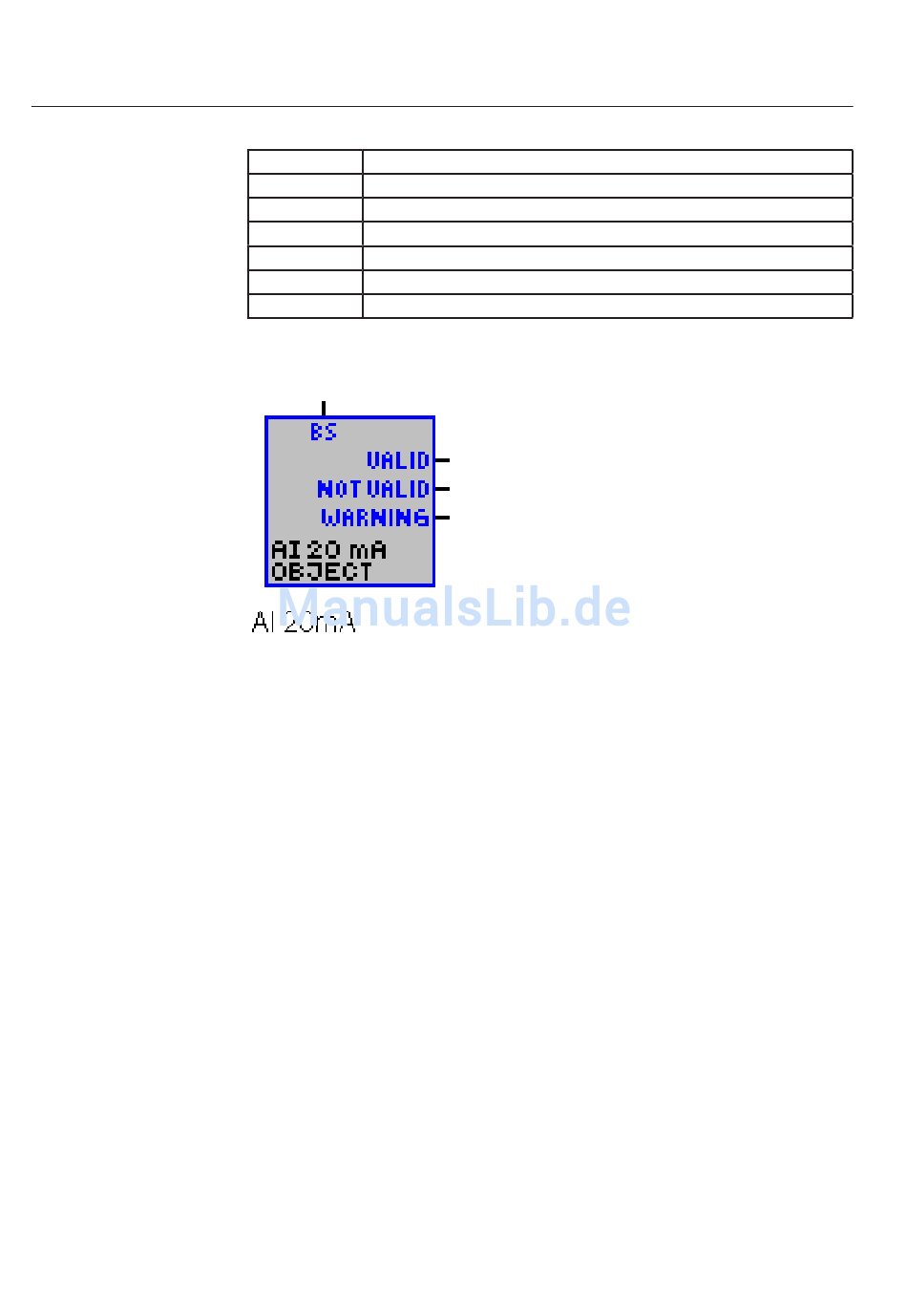

Abb. 4.3.6.3.-1 Funktionsblock analoger 20-mA-Eingang
Funktion
Es können bis zu 48 20-mA-Eingangsobjekte (Instanzen) verwendet werden. Jedes
Objekt kann einem der sechs analogen 20-mA-Eingänge des REF 542plus zuge-
wiesen werden. Je nach Zustand des gemessenen Wertes des zugeordneten Sensors
generiert das analoge 20-mA-Eingangsobjekt ein Gültig/Ungültig-Signal. Wenn der
gemessene Wert des zugeordneten Sensors den konfi gurierten Schwellenwert über-
oder unterschreitet, wird ein Warnsignal generiert.
Typische Anwendung
Die Schwellenwertüberwachung von analogen 20-mA-Eingangsobjekten kann bei-
spielsweise für die Überwachung von Gasdichten oder Temperaturen verwendet
werden. Jedem Sensor können mehrere Schwellenwerte zugeordnet werden.
Verbindungen
Valid-Ausgang: Das Gültig-Signal (Valid) des Typs logisch 1 kann hier abgenom-
men werden, wenn der zugeordnete Sensor ordnungsgemäß funktioniert.
Not-Valid-Ausgang: Das Ungültig-Signal (Not Valid) des Typs logisch 1 kann
hier abgenommen werden, wenn der zugeordnete Sensor nicht ordnungsgemäß
funktioniert.
1MRS757433
A051055
