REF 542plus
102
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

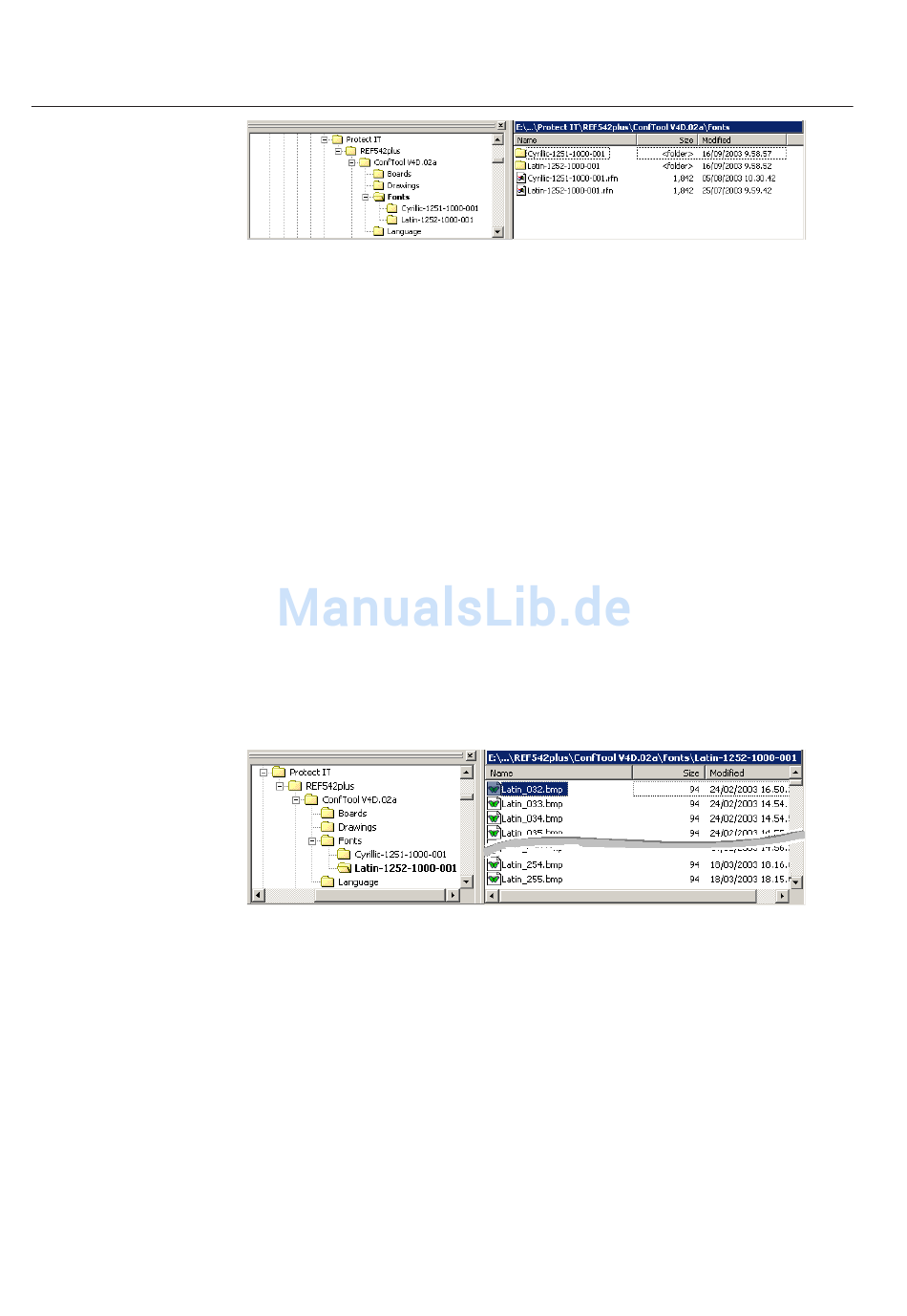

Abb. 4.2.10.-2 Installierte Dateien
Die Liste auf der rechten Seite enthält die bereits auf dem PC installierte *.rfn-Da-
tei. Durch Auswählen einer Zeichensatzdatei kann diese binäre Datei auf ein Gerät
heruntergeladen werden, wo sie vom HMI verwendet wird, um Text anzuzeigen.
Die Schriftartendatei *.rfn kann durch Klicken der Schaltfl äche Upload File From
Device (Datei von Gerät hochladen) jederzeit von einem REF 542plus gelesen wer-
den. Je nach Version und Zeichensatz wird die bereits bestehende *.rfn-Datei hier-
bei überschrieben.
Die Ordner- und Dateinamen unterliegen folgender Konvention:
<Kodename>-<Kodeseite>-<interne Verwendung>-<Version>
Beispielsweise ist „Hebrew-1255-1000-003" die dritte Version des hebräischen
Zeichensatzes.
Die Angabe der Version in den Dateinamen ist wichtig, um bei Änderungen auch
die vorherigen Zeichensätze auf dem Datenträger zu verwahren. Andernfalls wird
die bereits bestehende Datei vom zuletzt erstellten oder hochgeladenen Zeichensatz
überschrieben.
Abb. 4.2.10.-3 Installierte Bitmap-Dateien für den lateinischen Zeichensatz
Ein Bitmaps-Ordner enthält Zeichen von ASCII-Kode 32 bis 255. Ein Bitmap-Zei-
chen ist 8 x 8 Pixel groß und schwarz-weiß. Normalerweise ist der Hintergrund
weiß und das Zeichen/Symbol ist schwarz. Um ein lesbares Zeichen anzuzeigen,
müssen folgende Regeln befolgt werden: Das Bitmap muss mit einem Zeichen von
5 x 7 Pixeln bearbeitet werden. Die übrigen Pixel können vom HMI für Spezialef-
fekte verwendet werden (Unterstreichungen usw.).
Der Name der Zeichen-Bitmap-Datei unterliegt folgender Regel:
1MRS757433
A051702
A051703
