1MRS757433
4.3.5.4.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Logiktabelle
Q ist in der folgenden Tabelle 4.3.5.3.-1 nicht enthalten, da der Zustand entge-
inverted
gengesetzt zu Q ist.
t entspricht der Zeit vor der fallenden Flanke am Taktsignaleingang.
n
t entspricht der Zeit danach.
n+1

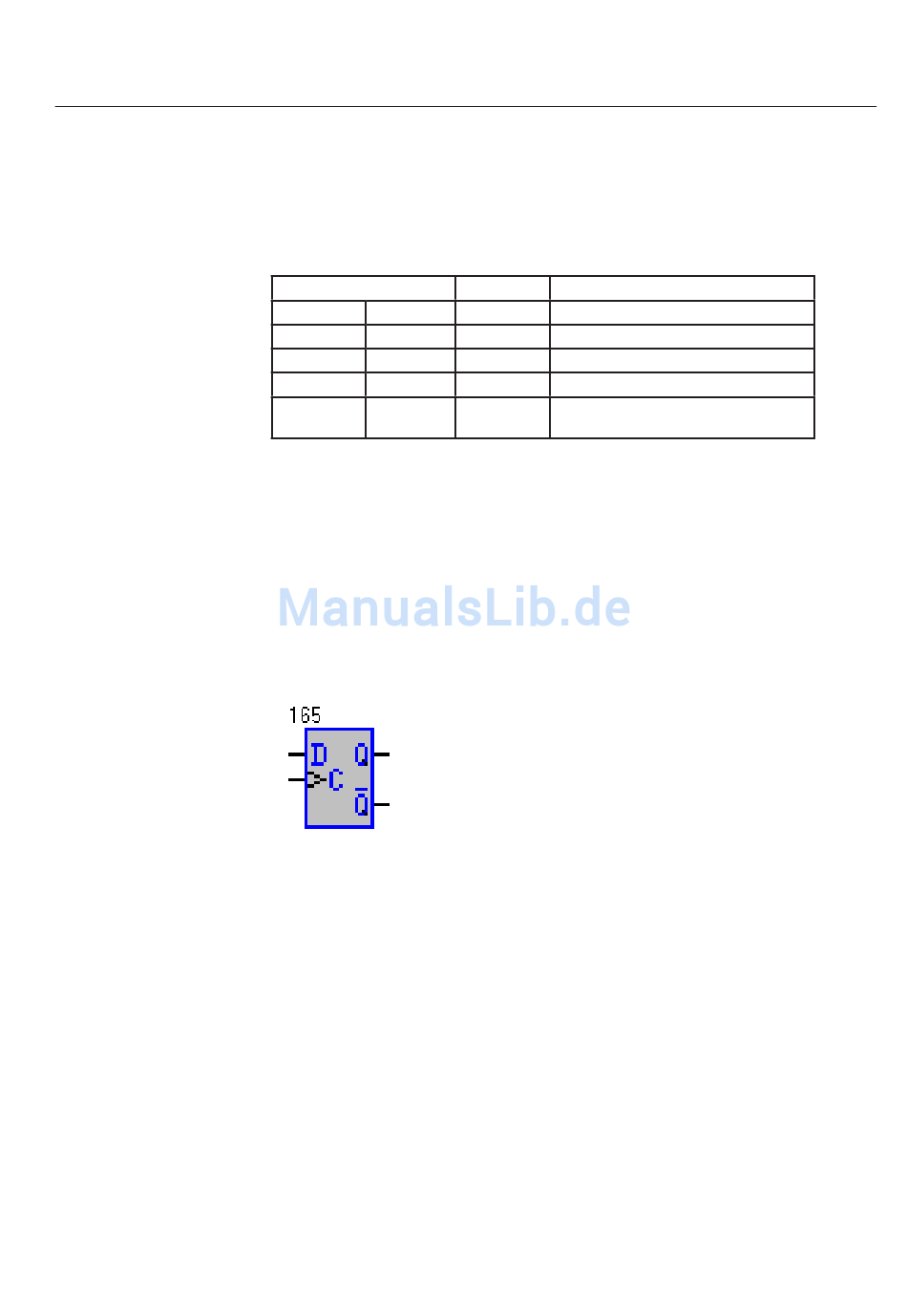

Tabelle 4.3.5.3.-1 Logiktabelle
tn
J K
0 0
0 1
1 0
1 1
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
D-Flipfl op
Abb. 4.3.5.4.-1 Funktionsblock D-Flipfl op
Funktion
Das Signal am D-Eingang des Flipfl ops wird mit der nächsten positiven Flanke
des Q-Ausgangs übertragen. Die Zeitimpulse (Uhr) verursachen einen verzögerten
Ausgang des Eingangssignals am Ausgang.
tn+1
Q Bemerkung
Qn Der vorherige Zustand bleibt erhalten.
0
1
Qn Der vorherige Zustand ist invertiert.
REF 542plus
A060042
185
