Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Einstellbereich: 0,5 bis 300 s (Schrittweite: 0,01 s)
Standard: 1,00
Pins

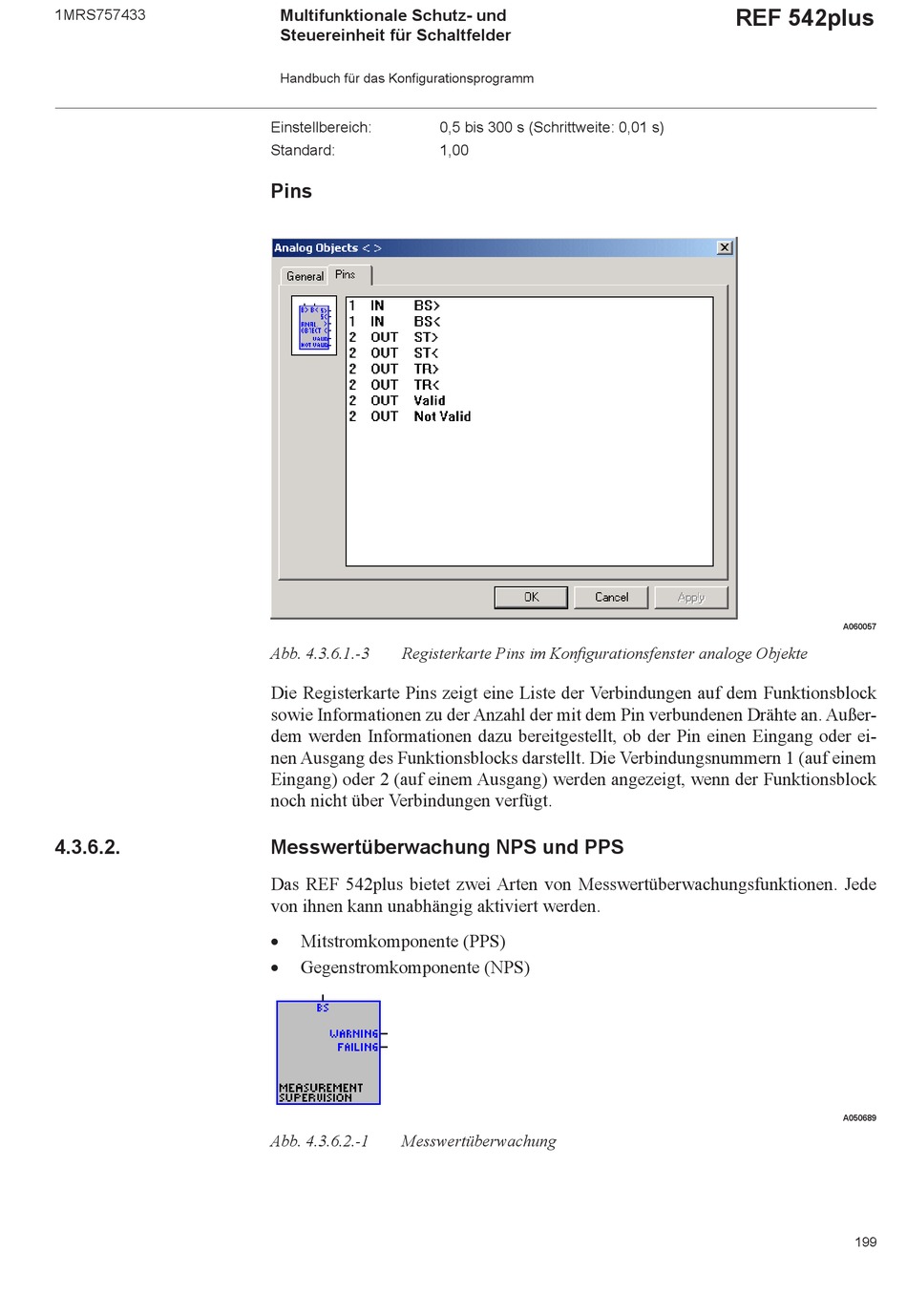

Abb. 4.3.6.1.-3 Registerkarte Pins im Konfi gurationsfenster analoge Objekte
Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock
sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer-
dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei-
nen Ausgang des Funktionsblocks darstellt. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.
Messwertüberwachung NPS und PPS
Das REF 542plus bietet zwei Arten von Messwertüberwachungsfunktionen. Jede
von ihnen kann unabhängig aktiviert werden.

Mitstromkomponente (PPS)

Gegenstromkomponente (NPS)
Abb. 4.3.6.2.-1 Messwertüberwachung
REF 542plus
A060057
A050689
