4.3.2.7.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Use Two Step Switch Command (Verwendung des zweistufi gen
Schaltbefehls)
Ist die Verwendung des zweistufi gen Schaltbefehls aktiviert, muss mit einem Befehl
zunächst ein Schaltobjekt aus dem Stationssteuerungssystem ausgewählt und an-
schließend mit einem zweiten Befehl geschaltet werden. Diese Option bezieht sich
nicht auf lokales Schalten.
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
Ereignisse
Klicken Sie auf Events (Ereignisse), um ein Dialogfenster zu öffnen. Wählen (ak-
tivieren) Sie die Ereignisse aus, die über den Feldbus an das Stationssteuerungssy-
stem gesendet werden. Die Schaltfl äche ist nur dann verfügbar, wenn in den globa-
len Einstellungen die Ereignisfunktion aktiviert wurde.
Schaltobjekt 2-2

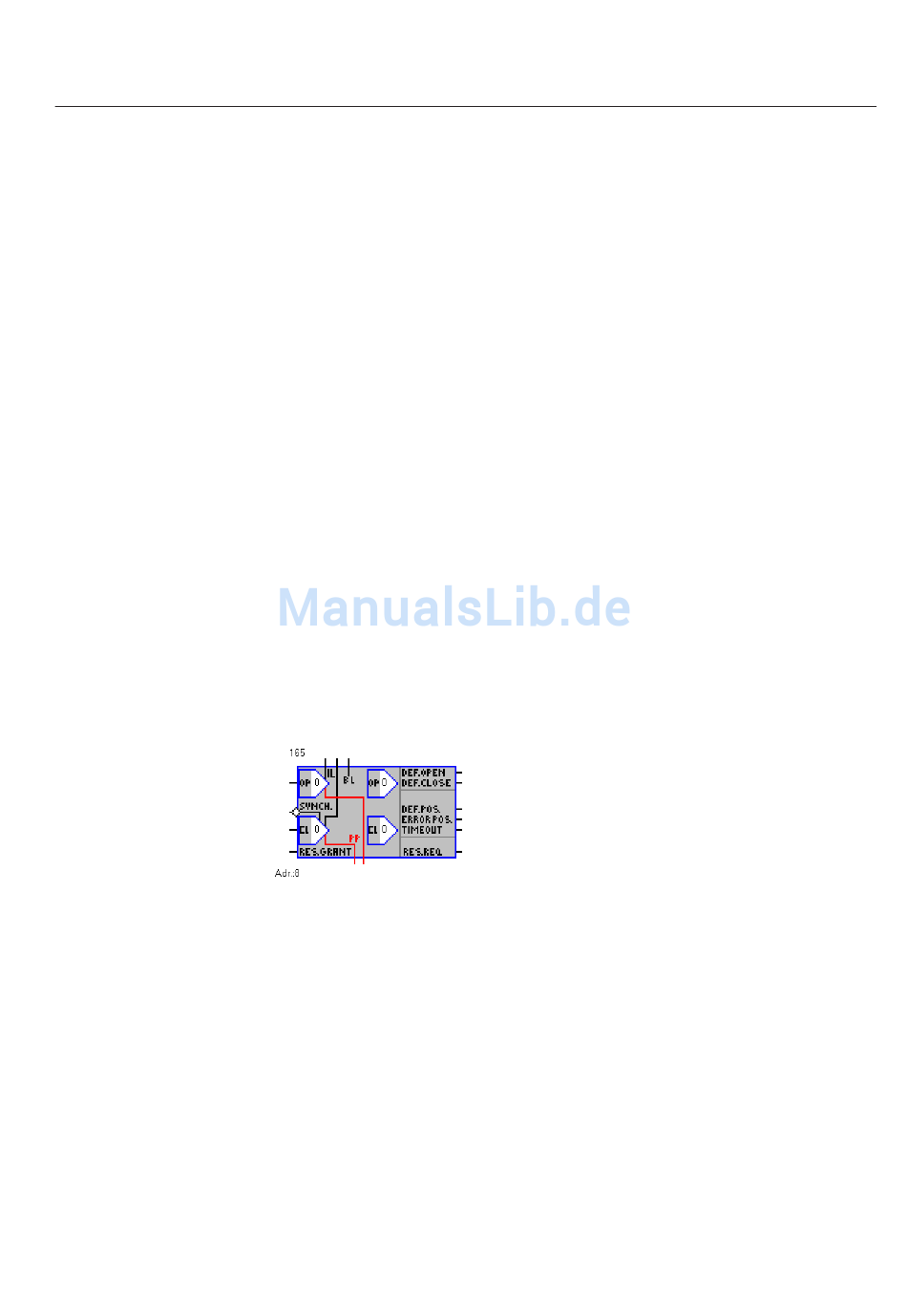

Abb. 4.3.2.7.-1 Funktionsblock Schaltobjekt 2-2
Funktion
Der Funktionsblock Schaltobjekt 2-2 löst zwei physische binäre Ausgänge vom FU-
PLA aus. Die erneute Bestätigung wird über zwei physische binäre Eingänge emp-
fangen, die im FUPLA erstellt werden können. Das Schaltobjekt kann auch zum
Auslösen eines Leistungsschalters verwendet werden.
REF 542plus
A051732
