1MRS757433
4.3.7.8.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock
sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer-
dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei-
nen Ausgang des Funktionsblocks darstellt. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.
Zuweisung der Schaltautorität

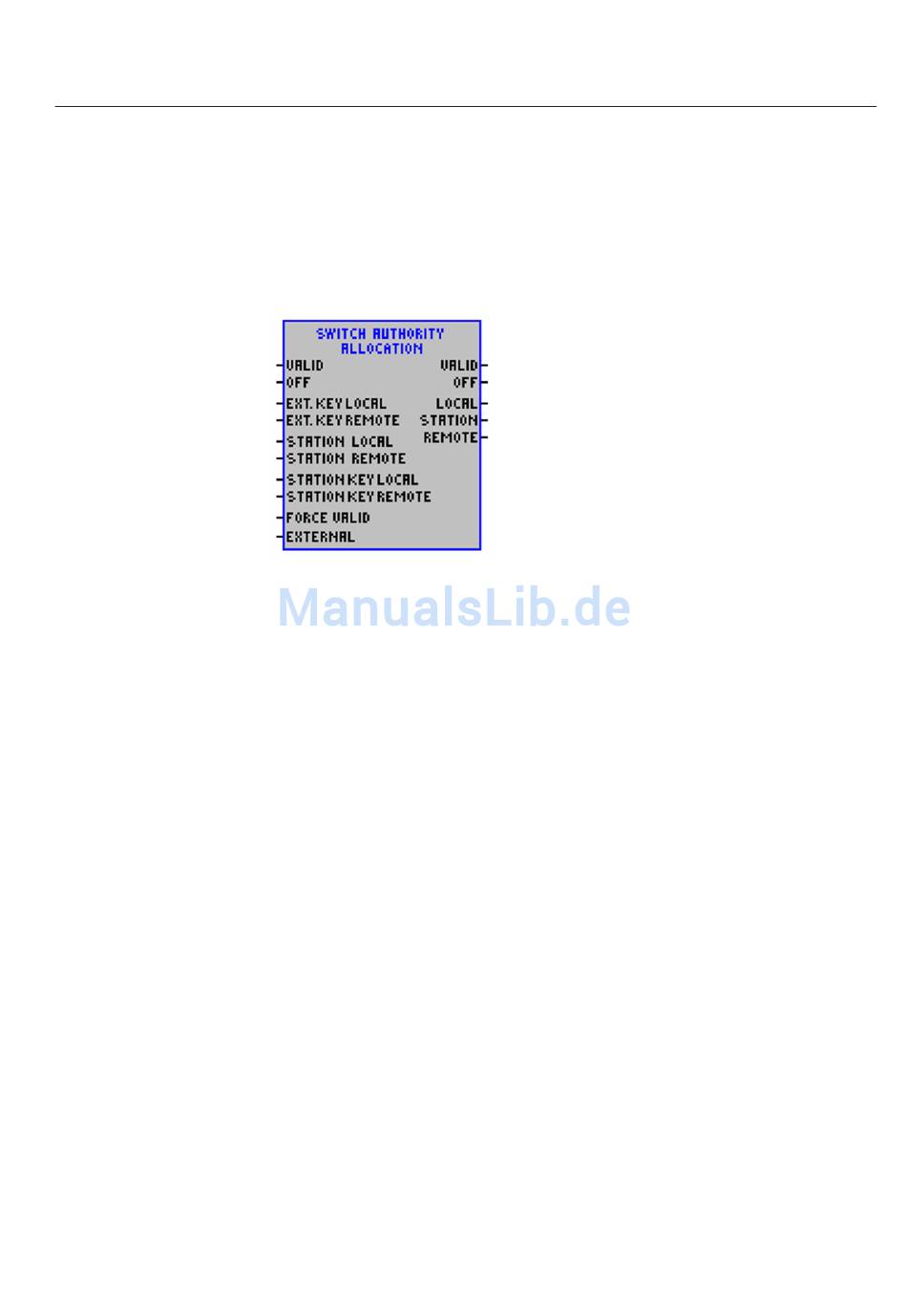

Abb. 4.3.7.8.-1 Funktionsblock Switch Authority Allocation (Zuweisung der
Schaltautorität)
Funktion
Mithilfe dieses Funktionsblocks wird die Zuweisung der Schaltautorität aller in
der Schaltanlage installierten Schaltgeräte festgelegt und überprüft. Ohne diesen
Funktionsblock wird der Status des elektronischen Schlüssels auf dem HMI als lo-
kale Steuerungseinheit als Steuerungstatus (NO CONTROL, LOCAL, REMOTE,
LOCAL & REMOTE) übernommen. Der Funktionsblock kann verwendet werden,
um den Steuerungsstatus des elektronischen Schlüssels des HMI zu überbrücken
oder die REMOTE-Defi nition für die Zuweisung der Schaltautorität zu erweitern.
In diesem Fall, wenn der von der Funktion bewertete Steuerungsstatus REMOTE
ist, kann die Zuweisung der Schaltautorität entweder der Stationssteuerungseinheit
oder dem Fernsteuerungssystem zugewiesen werden.
Verbindung
Eingang VALID: Durch ein Signal des Typs logisch 1 wird der Status aller Eingänge
gültig. Durch ein Signal des Typs logisch 0 werden alle Ausgangssignale zurückge-
setzt, was bedeutet, dass alle Schaltbefehle zurückgewiesen werden. Die Ausgangs-
signale werden mit einer Verzögerung von 500 ms zurückgesetzt.
Eingang OFF: Durch ein Signal des Typs logisch 1 wird der Steuerungsstatus auf
NO CONTROL gesetzt. Das Signal des Ausgangs OFF wird auf logisch 1 und die
Ausgangssignale LOCAL/REMOTE/STATION werden auf logisch 0 gesetzt. Das
bedeutet, dass alle Schaltbefehle zurückgewiesen werden.
REF 542plus
A060097
245
