Konfi guration

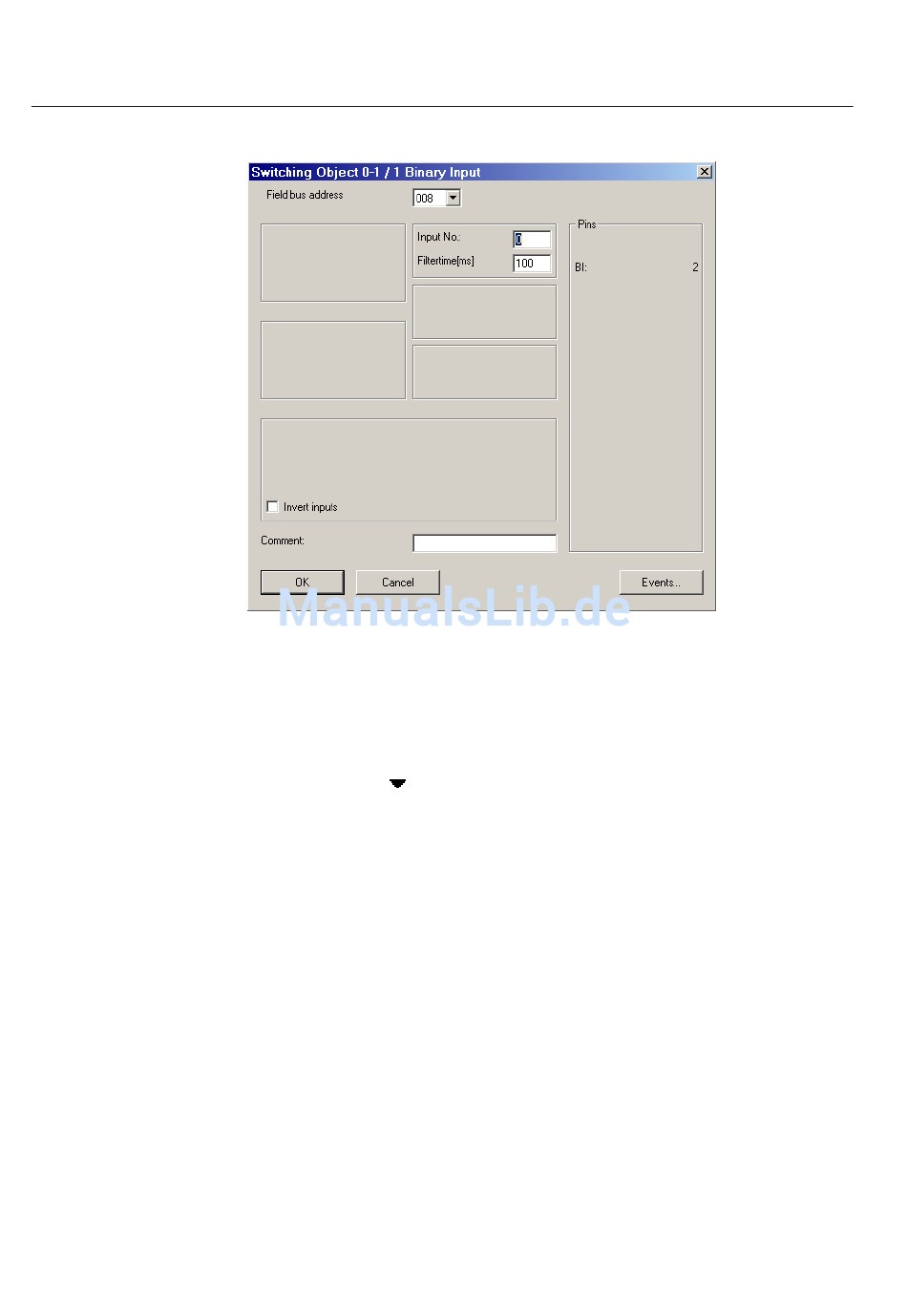

Abb. 4.3.2.1.-2
Konfi gurationsdialogfenster Switching Object (Schaltobjekt) 0-1
Feldbusadresse
Die Feldbusadresse wird automatisch vergeben, sodass jede Feldbusadresse ein-
malig ist. Außerdem kann mithilfe der Feldbusauswahlliste, die durch Klicken der
Pfeilschaltfl äche <
> angezeigt wird, eine alternative Feldbusadresse vergeben
werden.
Einstellbereich:
5 bis 49 und 111 bis 127 (Schrittweite: 1)
Standard:
Nächste freie Feldbusadresse
Eingangsnummer [Name] (einmal pro dargestelltem Eingang)
Geben Sie in das Textfeld Input No. (Eingangsnummer [Name]) die Nummer des
darzustellenden physischen Eingangs ein. Die zugeordnete Nummer (weiß unter-
strichen) wird im Funktionsblock neben der Verbindung angezeigt.
Einstellbereich:
0 bis [Nummer der binären Eingänge] (Schrittweite: 1)
Standard:
0
Filterzeit [ms] (einmal pro dargestelltem Eingang)
Geben Sie in das Textfeld Filtertime (Filterzeit) [ms] die Zeitdauer ein, innerhalb der
das Signal am binären physischen Eingang als logisches Signal erkannt werden soll.
Die Eingangsfi lterzeit wird der Hardware- und allgemeinen Filterzeit hinzuaddiert.
