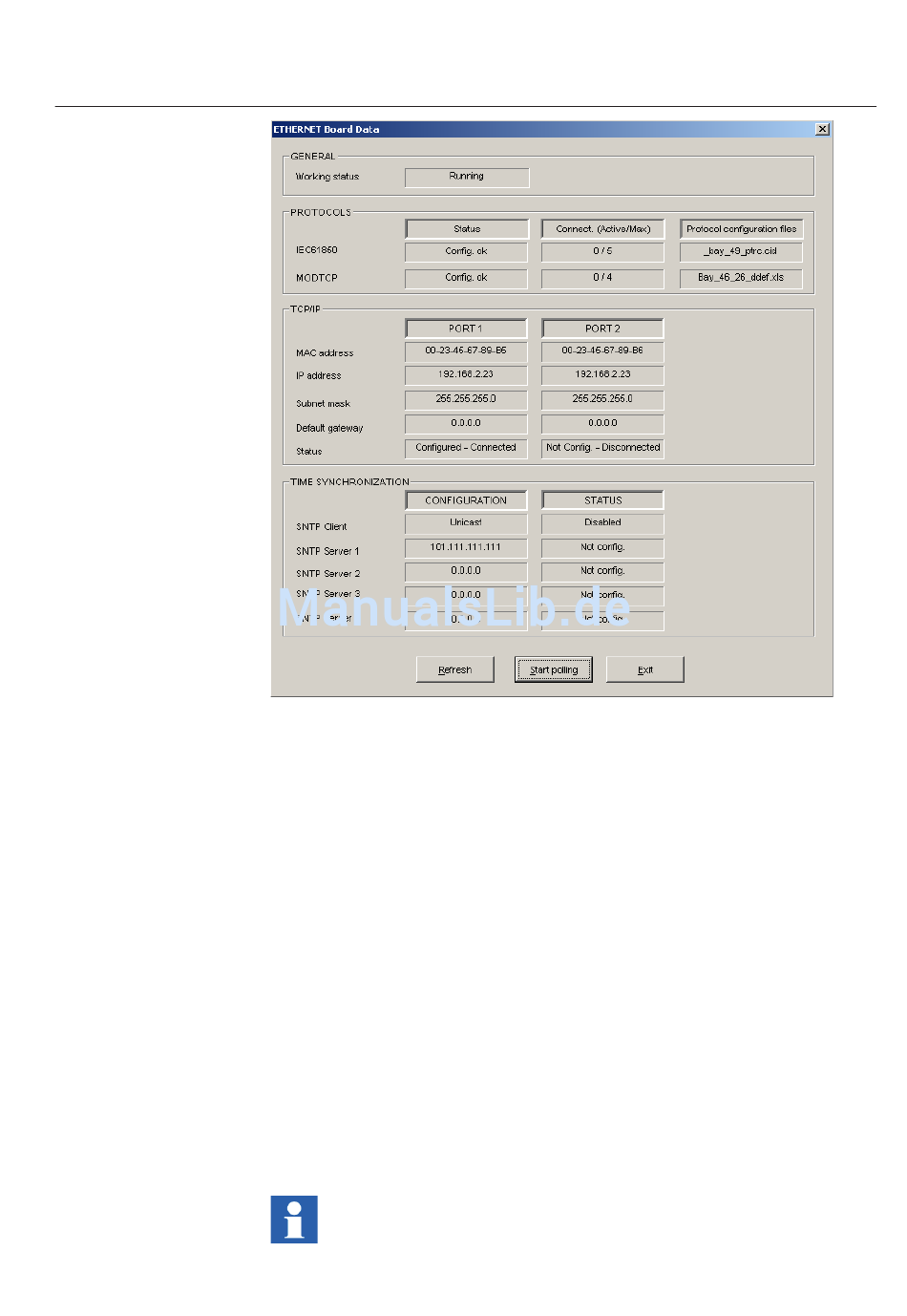

Abb. 3.5.9.4.-16 Daten des Ethernet-Moduls
Terminals (Anschlüsse)
Über den Menüpunkt Anschlüsse können drei Untermenüpunkte ausgewählt wer-
den. Über diese Untermenüpunkte werden die analogen 20-mA-Ein- und Ausgänge
konfi guriert. Eine korrekte Konfi guration der analogen Eingänge ist für die ord-
nungsgemäße Funktion des REF 542plus besonders wichtig.
Terminals > Analog Inputs (Anschlüsse > Analoge Eingänge)
Öffnet ein Konfi gurationsdialogfenster, in dem Einstellungen für eine Anpassung
der analogen Eingänge des REF 542plus an die verwendeten Sensoren oder Trans-
formatoren vorgenommen werden. Diese Informationen sind für das Starten und
Auslösen von Schutzfunktionen wichtig. Außerdem werden mit diesen Sensoren
oder Transformatoren Messwerte aufgezeichnet.
Zudem ermöglicht dieses Konfi gurationsdialogfenster die Einrichtung weiterer
Parameter: Netzwerkeinstellungen und berechnete Werte wie die Auswahl eines
Messsystems und der Art der Leistungsberechnung.
Dieselben Sensoren oder Transformatoren werden für Schutz- und
Messfunktionen verwendet.
REF 542plus
A080226
51
