REF 542plus
4.3.6.4.
208
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm

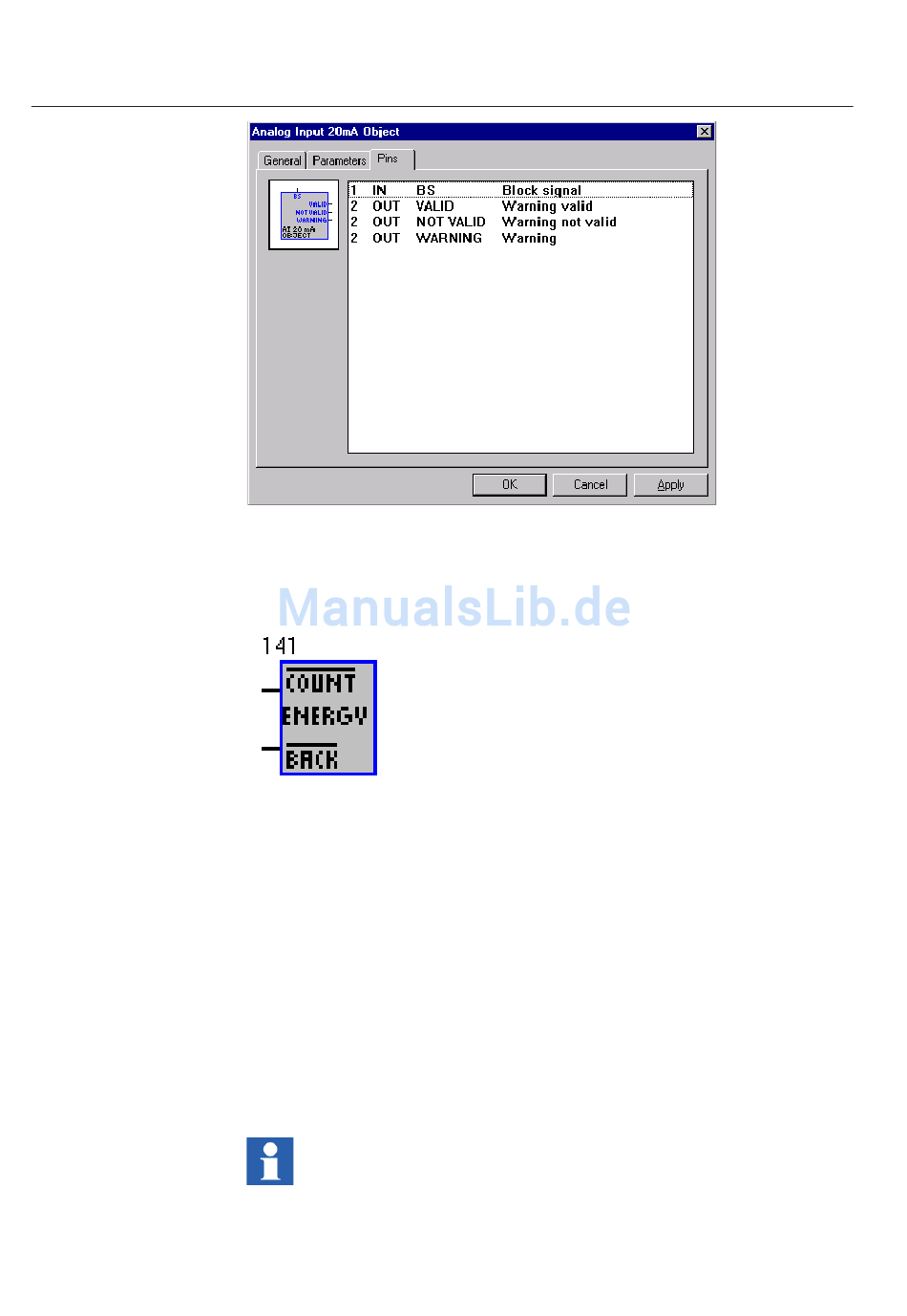

Abb. 4.3.6.3.-6 Informationsdialog Pins

Energieverwaltung

Abb. 4.3.6.4.-1 Funktionsblock Energieverwaltung
Funktion
Der Funktionsblock Energieverwaltung wird verwendet, um die internen Energie-
berechnungen im REF 542plus zu beeinfl ussen. Auf der einen Seite kann der Zähl-
prozess angehalten werden, auf der anderen Seite kann eine Rücklaufsperre akti-
viert werden. In letzterem Fall wird die Energie nicht rückwärts gezählt, wenn sich
die Energierichtung ändert.
Je nach Hardware-Konfi guration wird die Leistung anhand der Strom- und Span-
nungswerte an den analogen Eingängen berechnet. In dem Fall wird die Zeituhr des
REF 542plus verwendet, um die Energie zu berechnen. Die Energiewerte können
auf dem LCD-Bildschirm angezeigt werden.
Die interne Energieberechnung funktioniert nur zusammen mit einer
konfi gurierten Leistungsberechnung.
1MRS757433
A051060
A060063
