Ist das REF 542plus verfügbar, wird das Versionsdialogfenster angezeigt.

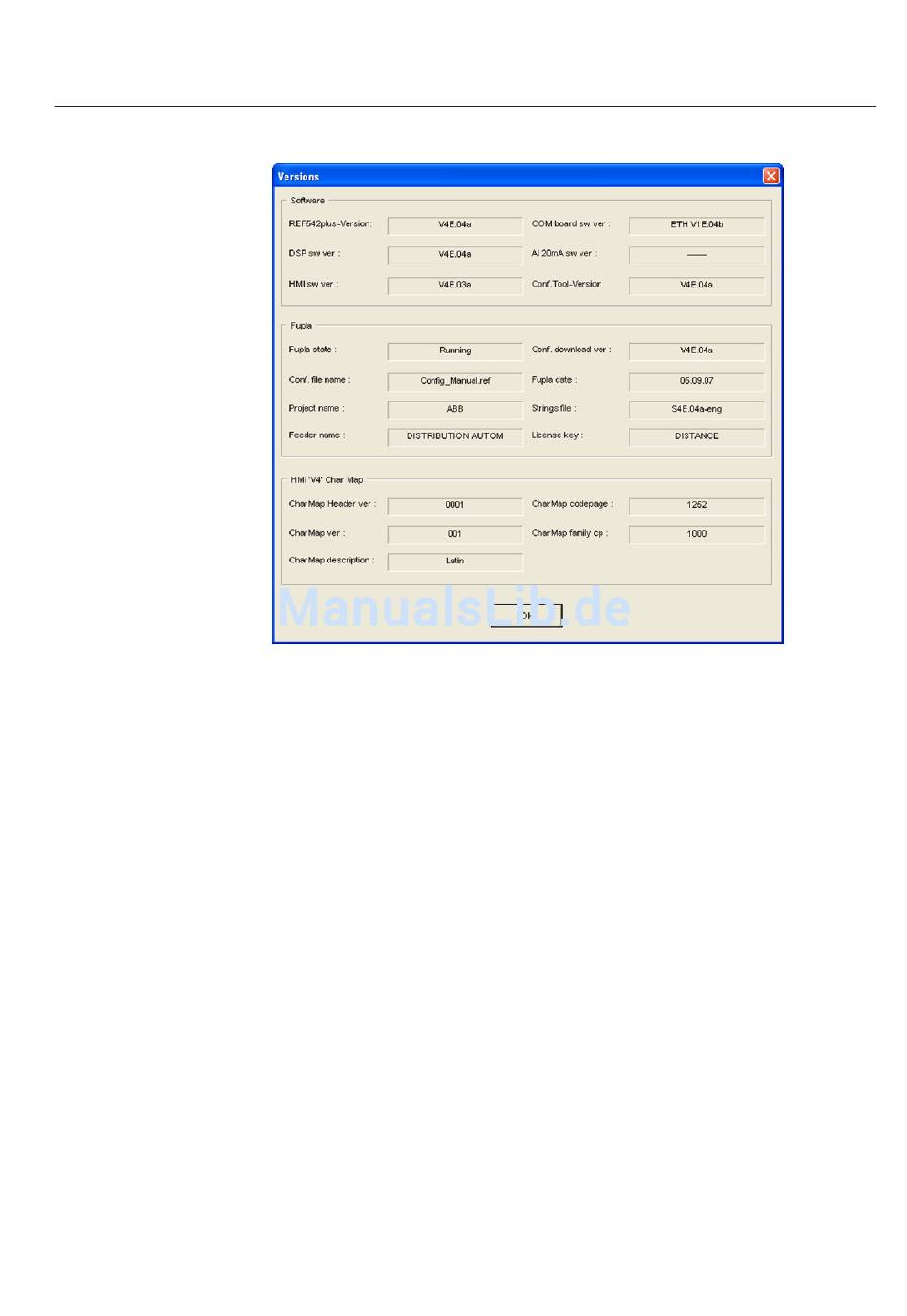

Abb. 3.5.9.2.-3 Dialogfenster für Software-, FUPLA- und Zeichensatzversion
Die Versionen sind in drei Gruppen unterteilt:
1. Software: Versionen von Microcontroller, DSP, HMI, Feldbustyp, analogem
20-mA-Eingang, Konfi gurationssoftware. Die Version des REF 542plus muss
mit der Version des REF 542plus-Konfi gurationsprogramms übereinstimmen,
damit eine Konfi guration heruntergeladen werden kann. Das Hochladen ist da-
gegen immer möglich.
2. FUPLA: Konfi gurationsinformationen wie Dateiname, Projektname, Name des
Abgangs, FUPLA-Datum, Name der String-Datei und Lizenzschlüssel.
3. Zur Anwendung mit dem HMI V4 wird der Zeichensatz verwendet: Header-
Version, Zeichensatzversion, Zeichensatzbeschreibung und Codeseite (sowie
eine Codeseite mit der Zeichensatzfamilie, die einen reservierten Parameter
darstellt). Der im REF 542plus gespeicherte Zeichensatz muss mit der herunter-
geladenen STC-Datei der Konfi guration übereinstimmen. Wenn sich beispiels-
weise das Konfi gurationsprogramm des REF 542plus in der englischen STC-
Datei befi ndet, muss der Zeichensatz des Geräts lateinisch sein. Ist dies nicht
der Fall, kann zunächst der Zeichensatz auf das Gerät heruntergeladen werden
(siehe Abschnitt 4.2.10 Zeichensätze (zur Verwendung in HMI V4)) und an-
schließend die Konfi guration. Für Anwendungen mit dem neuen HMI V5 müs-
sen entsprechend die Unicode-Schriftarten heruntergeladen werden.
