4.3.1.
4.3.1.1.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Objektnummer
Die Nummer auf der linken Seite, über jedem Funktionsblock, ist die von der Konfi -
gurationssoftware zugeordnete Ordnungsnummer (Objektnummer). Diese Nummer
kann in den Bildern der Funktionsblöcke mehrfach vergeben sein. In einer ord-
nungsgemäßen Anwendung ist jede Objektnummer nur einmal vergeben.

Bedienfeld auf der HMI-Steuerungseinheit

Die folgenden Abschnitte enthalten Beschreibungen der unter Drawing Menu >
Insert > Control Panel (Schaltplanmenü > Einfügen > Bedienfeld) verfügbaren
Funktionsblöcke.

Anzeige-LED

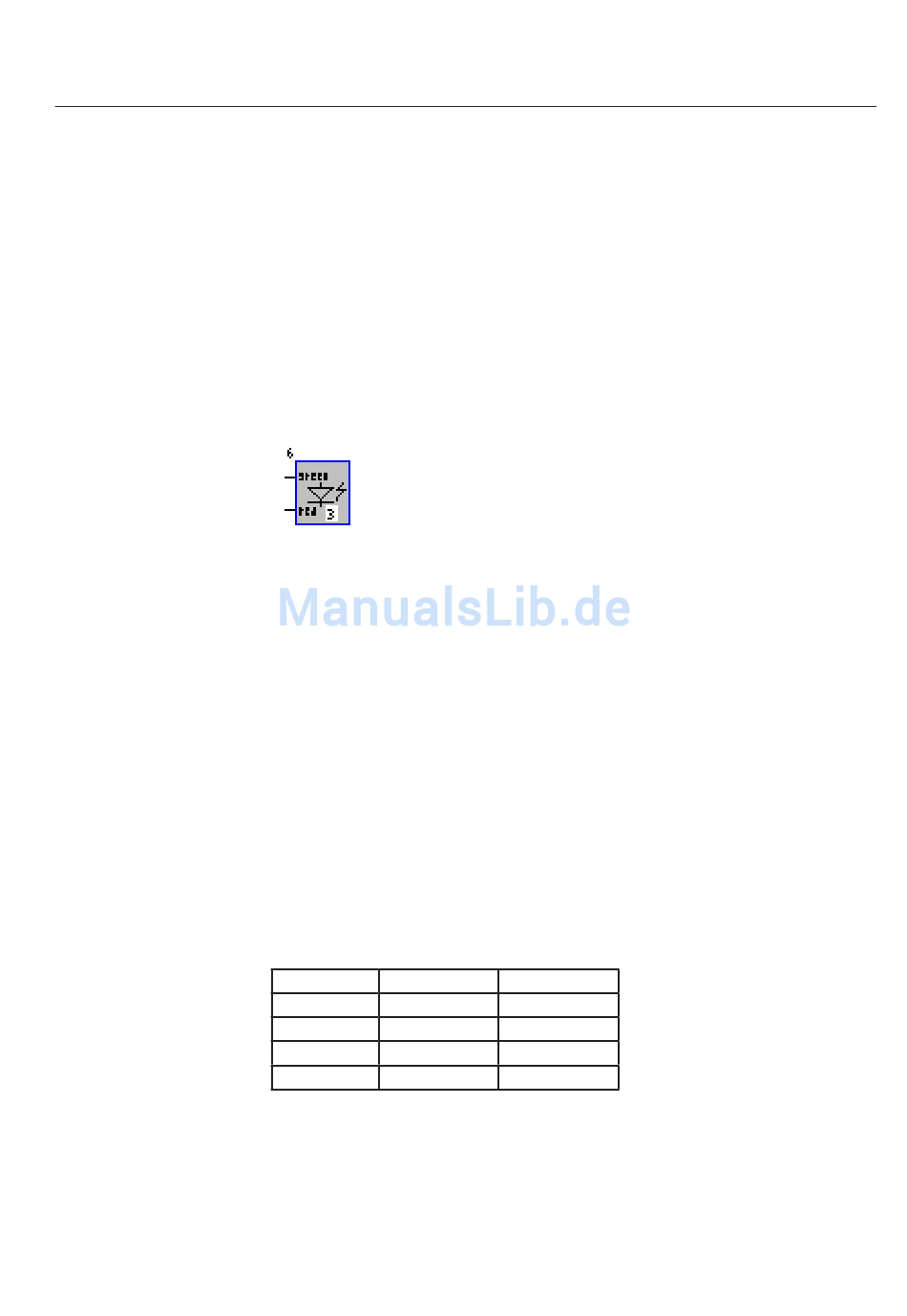

Abb. 4.3.1.1.-1 Funktionsblock Anzeige-LED

Funktion

Der Funktionsblock Anzeige-LED stellt eine konfi gurierbare Anzeige-LED dar, die
sich neben dem LCD-Bildschirm auf dem HMI als lokale Steuerungseinheit befi n-
det. Mithilfe dieses Funktionsblocks können die LEDs über den FUPLA angespro-
chen und geeignete Anzeigetexte hinzugefügt werden.
Verbindungen
Die LEDs können sich in einem von vier möglichen Status befi nden, die von der
Verkabelung der beiden Eingänge abhängig sind: Aus, Grün, Rot und Orange (Gelb).
Der angezeigte Text hängt von der Farbe ab, die die LED anzeigt. Die folgende Ta-
belle 4.3.1.1.-1 stellt die entsprechenden Kombinationen dar.
Tabelle 4.3.1.1.-1 Verbindungen des Funktionsblocks Anzeige-LED
Farbe Grüner Eingang Roter Eingang
Aus 0
Grün 1
Rot 0
Orange (Gelb) 1
Auf jeder der vier Seiten können 8 LEDs (insgesamt 32 LEDs) angesprochen
werden.
0
0
1
1
