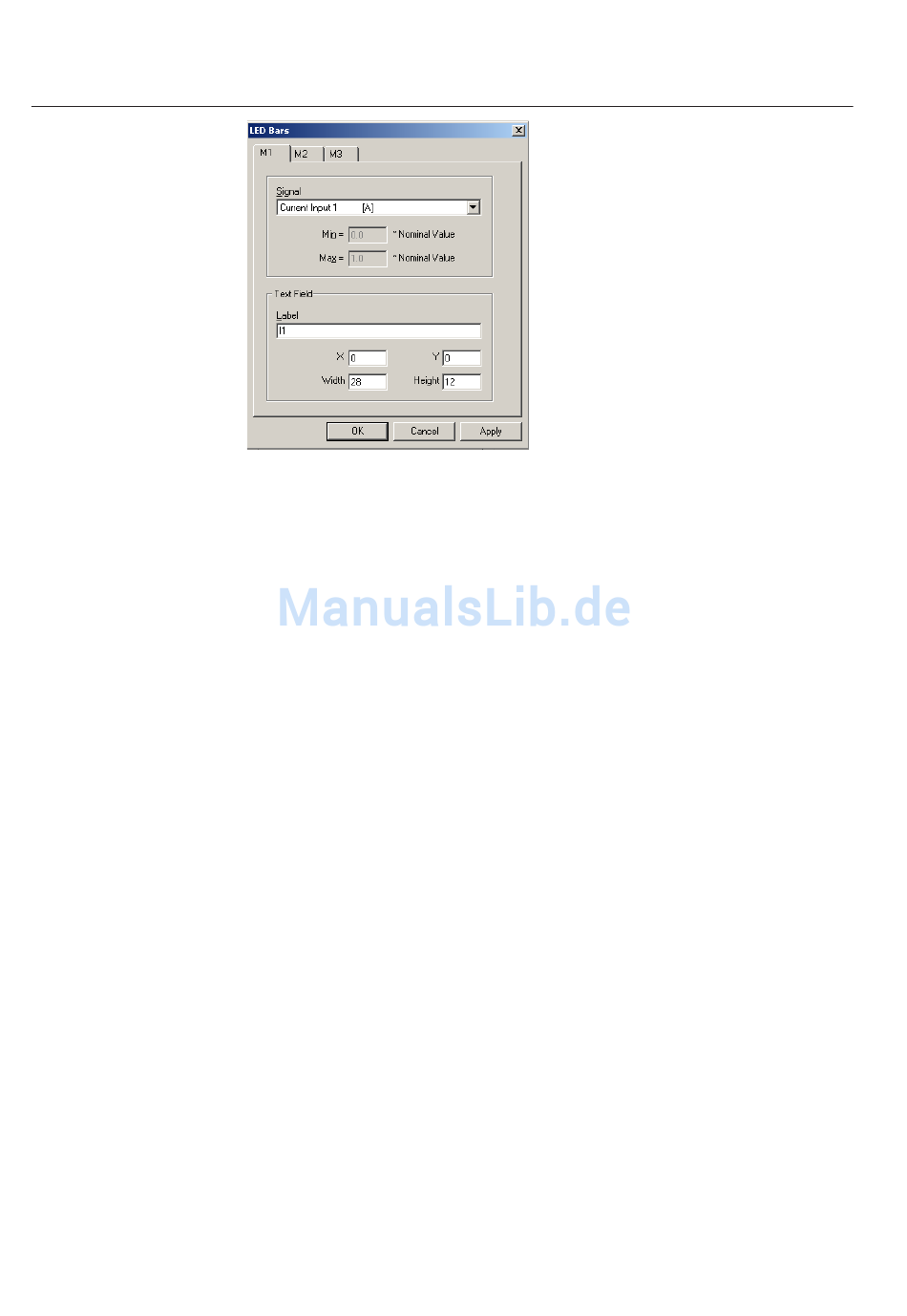

Abb. 4.2.11.-1 Konfi gurationsdialogfenster für LED-Balken
Funktion und Konfi guration der Funktionsblöcke
In diesem Abschnitt werden alle Funktionsblöcke beschrieben, die dem FUPLA
hinzugefügt werden können oder bereits im FUPLA vorhanden sind. Die Struktur
dieses Abschnitts folgt der Menüstruktur des Menüs Hinzufügen (Add menu) im
Funktionsdiagrammeditor. Die Beschreibungen sind ähnlich strukturiert.
Beschreibung der Funktionsblöcke
Die folgenden Funktionsblockbeschreibungen enthalten ein Diagramm des Funkti-
onsblocks und eine nachstehende Erklärung der Funktion, Verbindungen und ggf.
einer typischen Anwendung. Nach diesen Angaben folgt ein Screenshot des Konfi -
gurationsdialogfensters für den entsprechenden Funktionsblock, sofern es sich nicht
um ein Informationsdialogfenster handelt, das lediglich über die Schaltfl ächen OK
und Cancel (Abbrechen) verfügt.
Schließlich werden die verschiedenen Elemente des Konfi gurationsdialogfensters
erklärt. Sind Eingabeparameter erforderlich, werden zusätzlich der Eingabebereich
mit optionalen Schrittweiten und der Standardwert angegeben. Um sicherzustellen,
dass für jeden Funktionsblock eine vollständige Beschreibung besteht, werden Ele-
mente auch dann beschreiben, wenn sie wiederholt auftreten.

Beschreibung der Schaltobjekte

Lediglich die Bereiche, in denen die Schaltobjekte beschrieben werden, unterlie-
gen einer abweichenden Prozedur. Ihnen geht ein zusätzlicher Abschnitt voraus, in
dem ein ausgewähltes Schaltobjekt im Detail beschrieben wird. Dieser Abschnitt
umfasst auch Informationen zum Erscheinungsbild eines Schaltobjekts in einem
Funktionsdiagramm und zu seinem Konfi gurationsdialogfenster. Die Beschreibun-
gen sind in den Abschnitten zu den einzelnen Schaltobjekten etwas kürzer.
