1MRS757433
4.3.1.2.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Pins

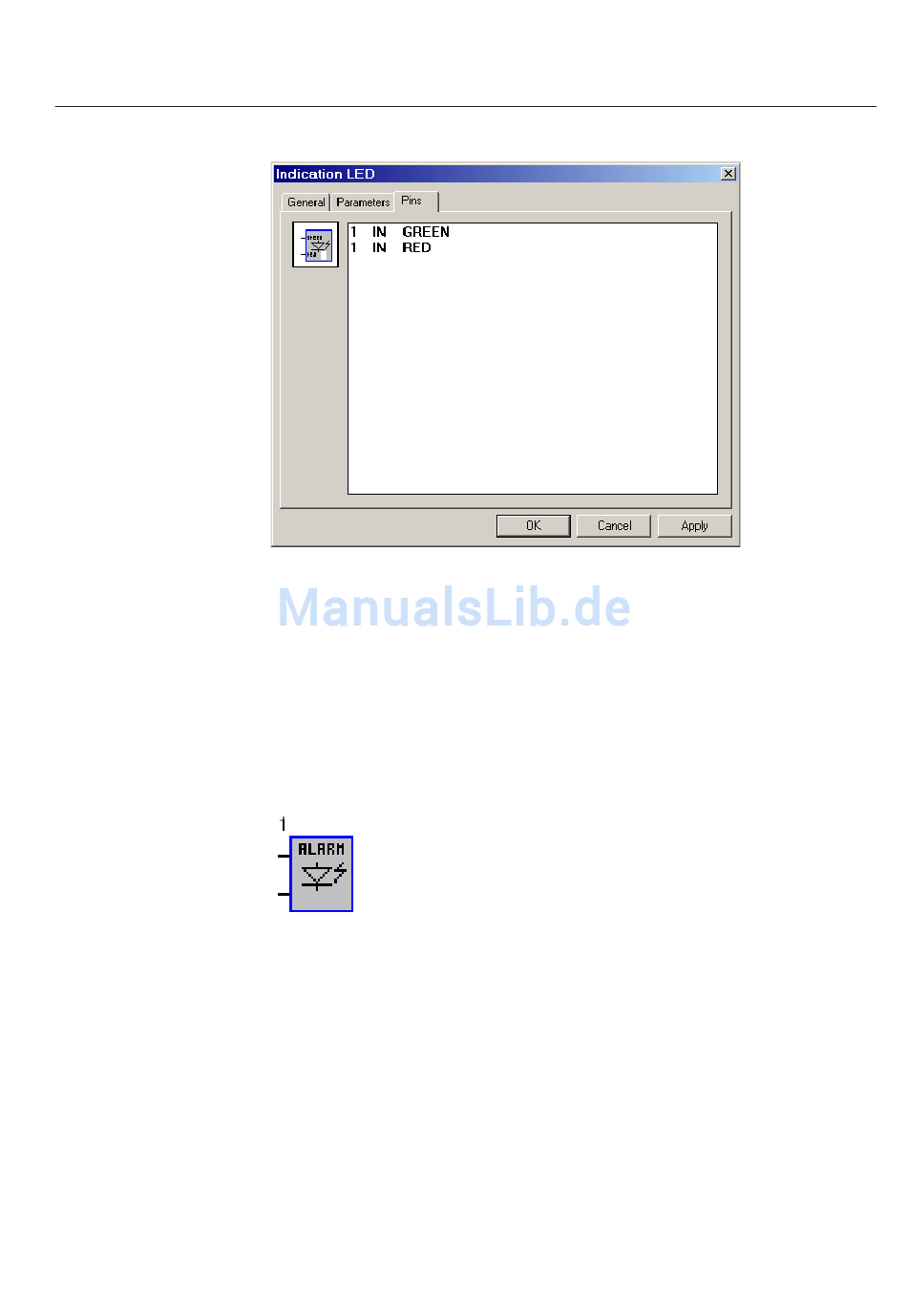

Abb. 4.3.1.1.-4 Registerkarte Pins, Funktionsblock Anzeige-LED
Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock
sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer-
dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei-
nen Ausgang des Funktionsblocks darstellt. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.

Alarm-LED

Abb. 4.3.1.2.-1 Funktionsblock Alarm-LED
Funktion
Der Funktionsblock Alarm-LED stellt die Alarm-LED auf der HMI-Steuerungsein-
heit dar. Dadurch kann sie über das FUPLA angesteuert werden.
Verbindungen
Die Verbindungen des Funktionsblocks sind auf dem Funktionsblock nicht beschrif-
tet. Sie werden als obere und untere Verbindung beschrieben.
REF 542plus
A051709
A051710
109
