Beschreibung des Eingangs/Ausgangs
Tabelle 4.3.6.2.-1 Eingang
Bezeichnung
Typ
BS
Digitales Signal (aktiv ein)
Wird das BS-Signal aktiviert, wird die Messüberwachungsfunktion unabhängig von
ihrem Zustand zurückgesetzt. Das bedeutet, dass alle Ausgangspins ein niedriges
Potenzial (aus) aufweisen und (gegebenenfalls) die erforderlichen Ereignisse ge-
nerieren sowie alle internen Register und Taktgeber gelöscht werden. Die Schutz-
funktion bleibt im Ruhezustand, bis das BS-Signal ein niedriges Potenzial (aus)
aufweist.
Tabelle 4.3.6.2.-2 Ausgang
Bezeichnung
Typ
Warnung
Digitales Signal (aktiv ein)
Ausfall
Digitales Signal (aktiv ein)
Die Warnung ist das Startsignal. Das Warnsignal wird aktiviert, sobald die Start-
bedingungen erfüllt sind. Der Wert der Gegenstromkomponente überschreitet den
festgelegten Schwellenwert für die NPS, und der Wert der Mitstromkomponente
unterschreitet den festgelegten Schwellenwert für die PPS.
Das Ausfallsignal wird generiert, sobald die Startbedingungen erfüllt sind und die
Betriebszeit abgelaufen ist.

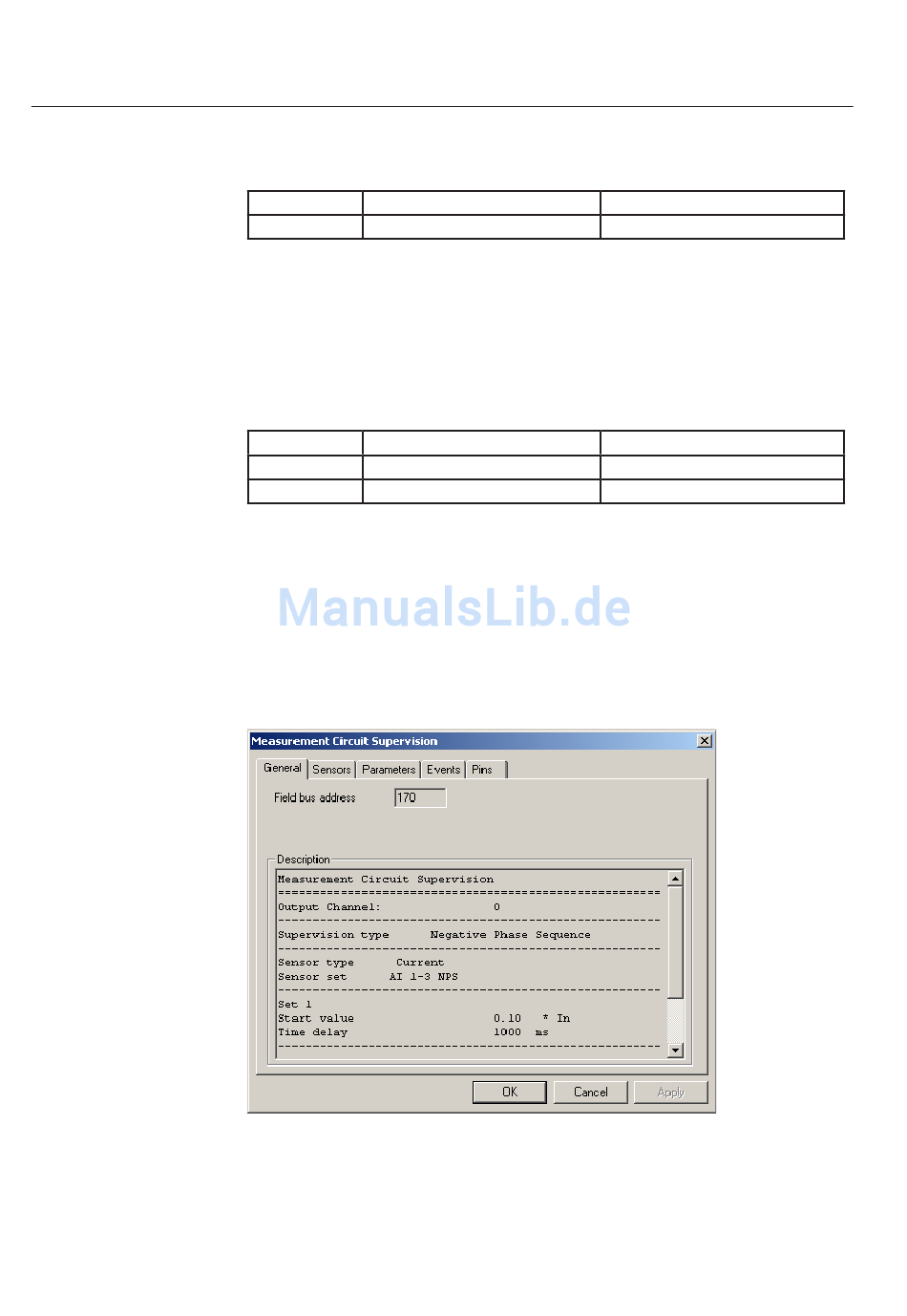

Konfi guration
Abb. 4.3.6.2.-2
General (Allgemein)
1MRS757433
Beschreibung
Blockierungssignal
Beschreibung
Warnsignal
Ausfallsignal
A050690
