1MRS757433
4.2.8.3.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Konfi gurationsdialogfenster für Symbole
Das Konfi gurationsdialogfenster Symbole festlegen wird angezeigt, wenn ein neues
Symbol hinzugefügt oder es wie in Abschnitt 4.2.8.2. LCD-Editor verwenden be-
schrieben aufgerufen wurde. Die Art der Formen hängt von der Standardauswahl
ab: IEC oder ANSI.

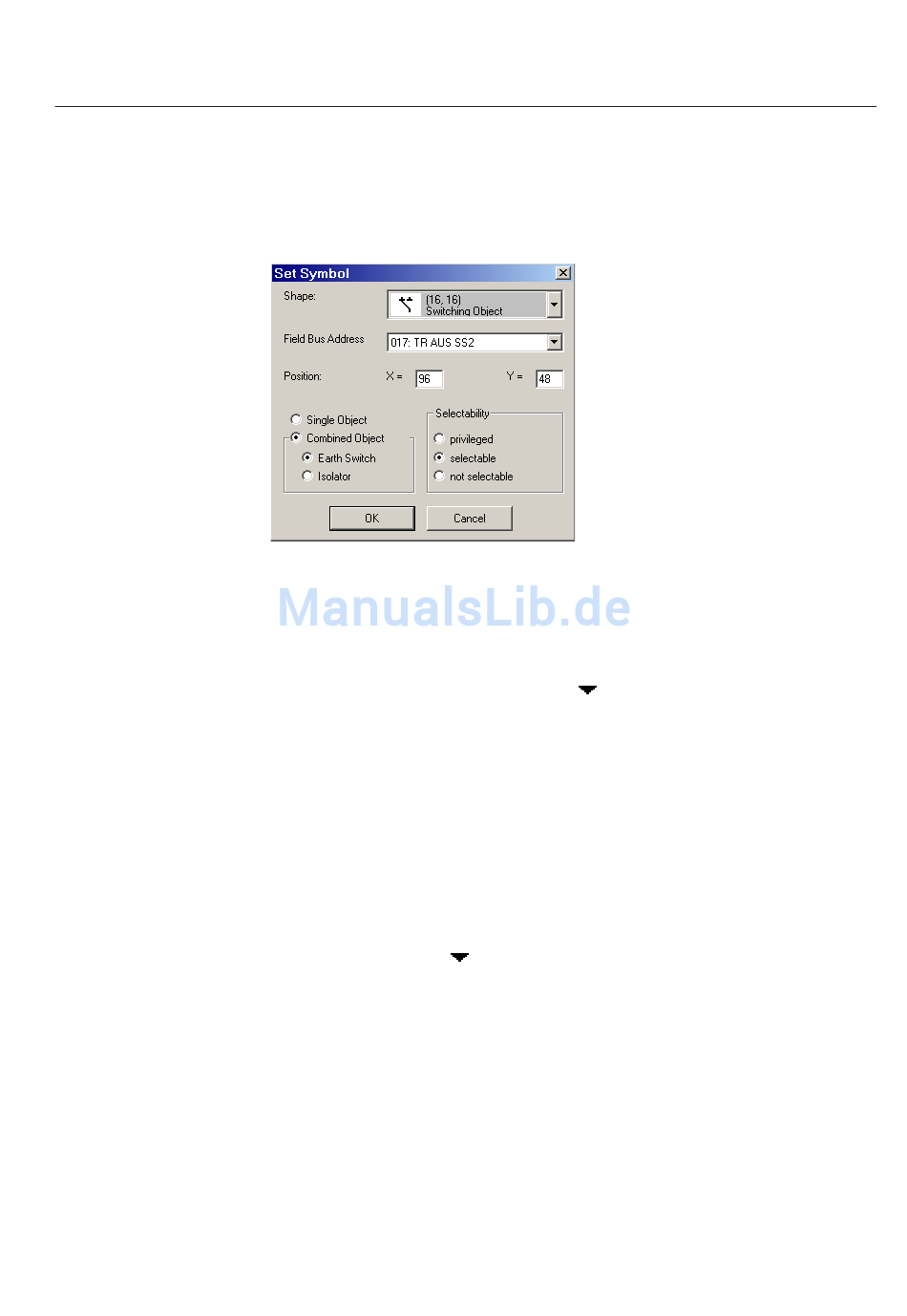

Abb. 4.2.8.3.-1 Konfi gurationsdialogfenster für Symbole im Editor für den LCD-
Bildschirm
Form
Klicken Sie auf die Pfeilschaltfl äche <
(Form) zu öffnen, das optionale Erscheinungsbilder für die Symbole enthält. Eine
Beschreibung und die Abmessungen des Bildes (Höhe, Breite) stehen neben dem
Bild. Beachten Sie, dass für Schaltobjekte nur eines der vier möglichen Bilder an-
gezeigt wird.
Feldbusadresse
Im Dropdown-Menü Field Bus Address (Feldbusadresse) legen Sie die Verbindung
zwischen dem Element auf dem LCD-Bildschirm und dem Funktionsdiagramm
fest. Das ausgewählte Symbol repräsentiert das Schaltobjekt und die einhergehen-
de Feldbusadresse auf dem LCD-Bildschirm. Nach Klicken der Pfeilschaltfl äche,
die die Liste anzeigt <
angezeigt, die im Funktionsdiagramm für Schaltobjekte verwendet wurden. Dane-
ben steht der Kommentar, der im Konfi gurationsdialogfenster des entsprechenden
Schaltobjekts eingegeben werden kann.
Das Dropdown-Menü Feldbusadresse wird automatisch angezeigt, sobald in der
Symbolliste ein Symbol ausgewählt wurde.
>, um das Dropdown-Menü Shape
>, wird die Auswahl der möglichen Feldbusadressen
REF 542plus
A051698
97
