97 E12 Vmin/max kommend
97 E14 Befehl DISCONNECT kommend
97 E16 Cos-phi-Warnung kommend
97 E18 Alarm Q kommend
97 E20 Warnung Schaltzyklen
97 E22 Blockierungssignal kommend
97 E24 Manueller Betriebsmodus
97 E26 Nachtmodus
Pins

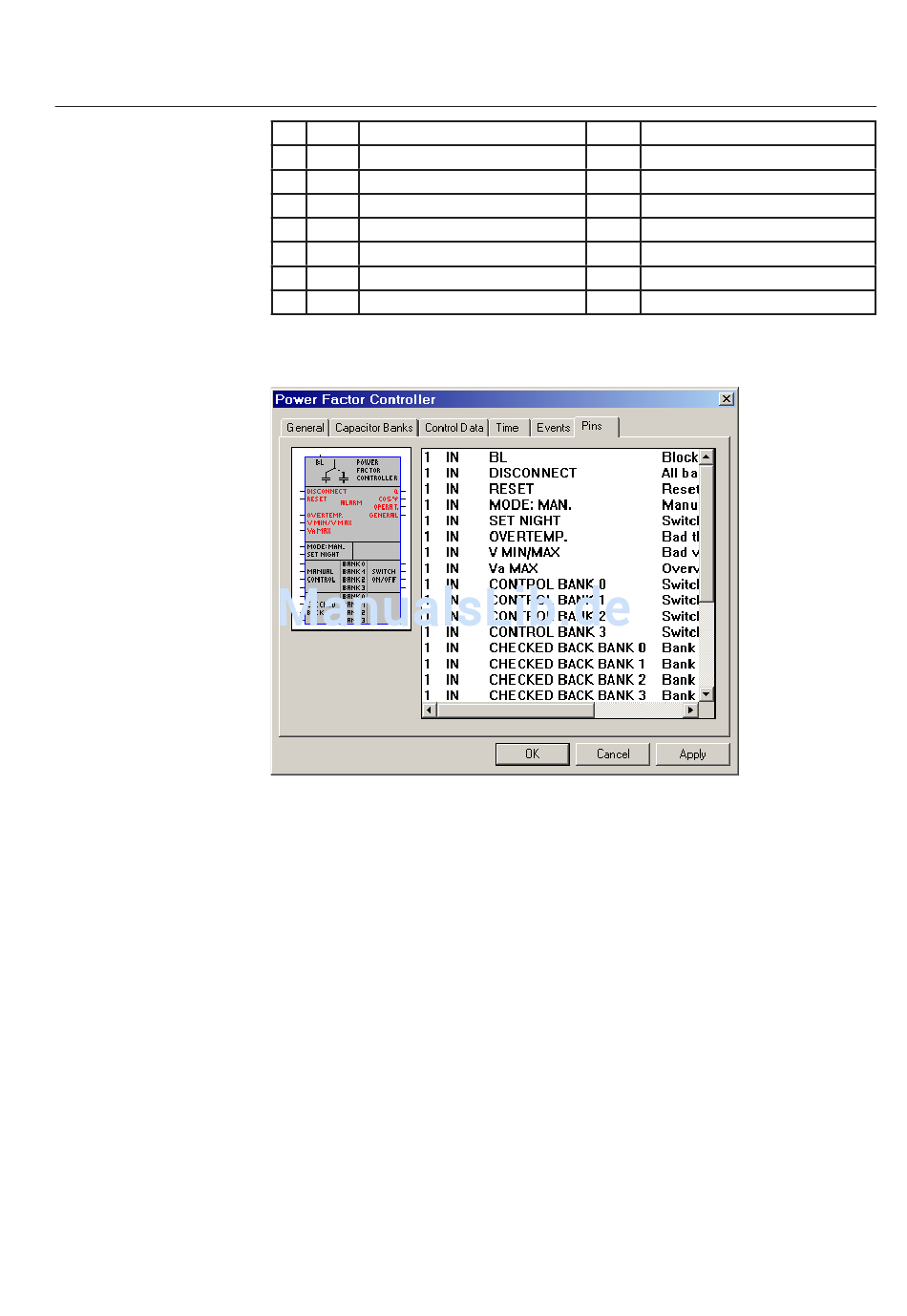

Abb. 4.3.6.7.-7 Registerkarte Pins, Funktionsblock Blindleistungsregler
Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock
sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer-
dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei-
nen Ausgang des Funktionsblocks darstellt. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.

Kommunikationsobjekte

In den folgenden Abschnitten werden die unter Drawing Menu > Insert > Com-
munication Objects (Schaltplanmenü > Einfügen > Kommunikationsobjekte) ver-
fügbaren Funktionsblöcke beschrieben.
Der folgende Funktionsblock dient der vertikalen Kommunikation mit dem Host
mit LON per LAG 1.4. Ebenfalls ist eine horizontale Kommunikation zur Verriege-
lung zwischen den Feldern möglich.
REF 542plus
E13 Vmin/max gehend
E15 Befehl DISCONNECT gehend
E17 Cos-phi-Warnung gehend
E19 Alarm Q gehend
E21 Alarm/Rückstellung
E23 Blockierungssignal gehend
E25 Automatischer Betriebsmodus
E27 Agmodus
