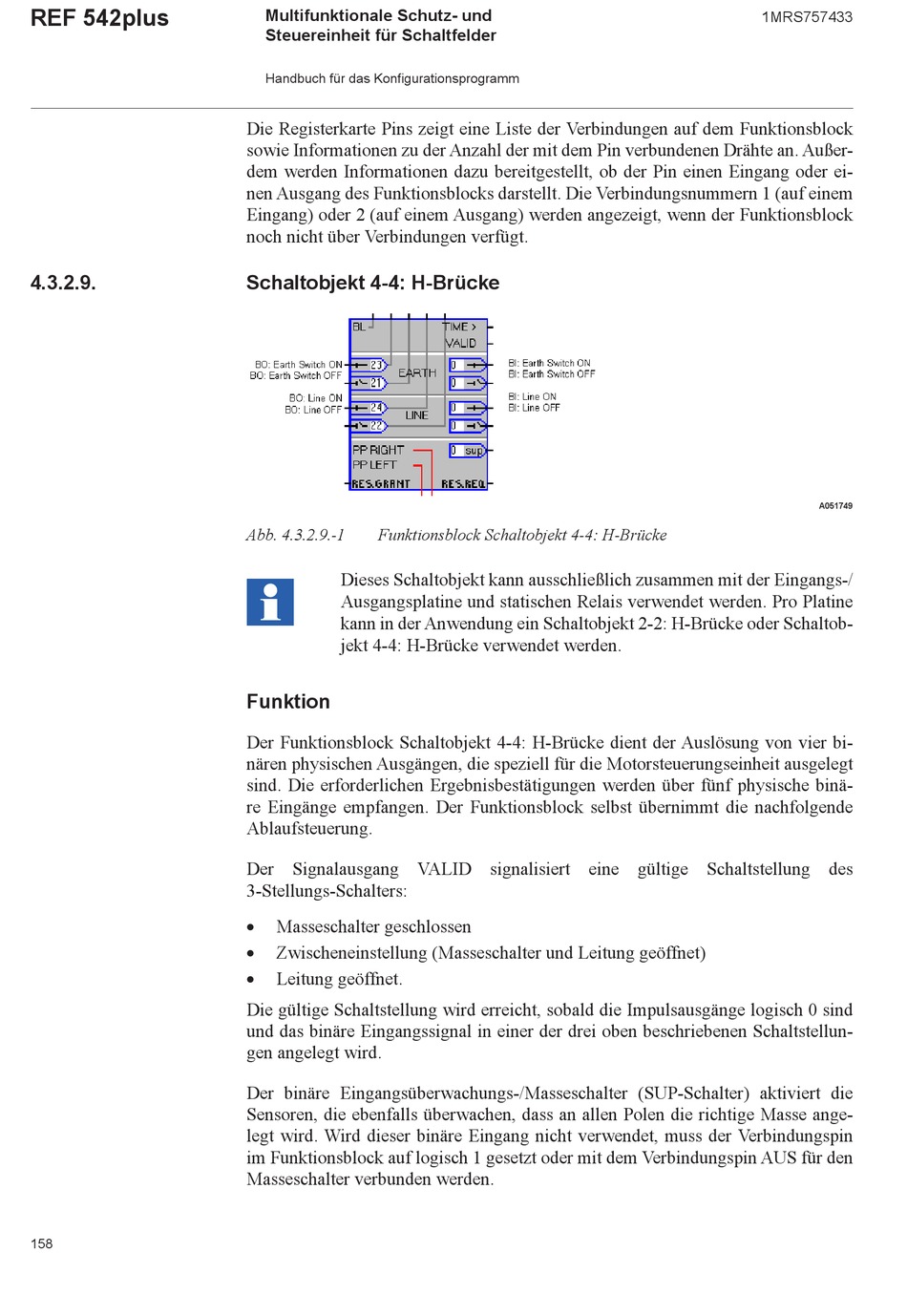

Schaltobjekt 4-4: H-Brücke - ABB REF 542plus Handbuch

REF 542plus
4.3.2.9.
158
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Die Registerkarte Pins zeigt eine Liste der Verbindungen auf dem Funktionsblock
sowie Informationen zu der Anzahl der mit dem Pin verbundenen Drähte an. Außer-
dem werden Informationen dazu bereitgestellt, ob der Pin einen Eingang oder ei-
nen Ausgang des Funktionsblocks darstellt. Die Verbindungsnummern 1 (auf einem
Eingang) oder 2 (auf einem Ausgang) werden angezeigt, wenn der Funktionsblock
noch nicht über Verbindungen verfügt.
Schaltobjekt 4-4: H-Brücke
Abb. 4.3.2.9.-1 Funktionsblock Schaltobjekt 4-4: H-Brücke
Dieses Schaltobjekt kann ausschließlich zusammen mit der Eingangs-/
Ausgangsplatine und statischen Relais verwendet werden. Pro Platine
kann in der Anwendung ein Schaltobjekt 2-2: H-Brücke oder Schaltob-
jekt 4-4: H-Brücke verwendet werden.
Funktion
Der Funktionsblock Schaltobjekt 4-4: H-Brücke dient der Auslösung von vier bi-
nären physischen Ausgängen, die speziell für die Motorsteuerungseinheit ausgelegt
sind. Die erforderlichen Ergebnisbestätigungen werden über fünf physische binä-
re Eingänge empfangen. Der Funktionsblock selbst übernimmt die nachfolgende
Ablaufsteuerung.
Der Signalausgang VALID signalisiert eine gültige Schaltstellung des
3-Stellungs-Schalters:

Masseschalter geschlossen

Zwischeneinstellung (Masseschalter und Leitung geöffnet)

Leitung geöffnet.
Die gültige Schaltstellung wird erreicht, sobald die Impulsausgänge logisch 0 sind
und das binäre Eingangssignal in einer der drei oben beschriebenen Schaltstellun-
gen angelegt wird.
Der binäre Eingangsüberwachungs-/Masseschalter (SUP-Schalter) aktiviert die
Sensoren, die ebenfalls überwachen, dass an allen Polen die richtige Masse ange-
legt wird. Wird dieser binäre Eingang nicht verwendet, muss der Verbindungspin
im Funktionsblock auf logisch 1 gesetzt oder mit dem Verbindungspin AUS für den
Masseschalter verbunden werden.
1MRS757433
A051749
