1MRS757433
4.3.3.2.
4.3.3.3.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.

Konstant 1/Konstant 0

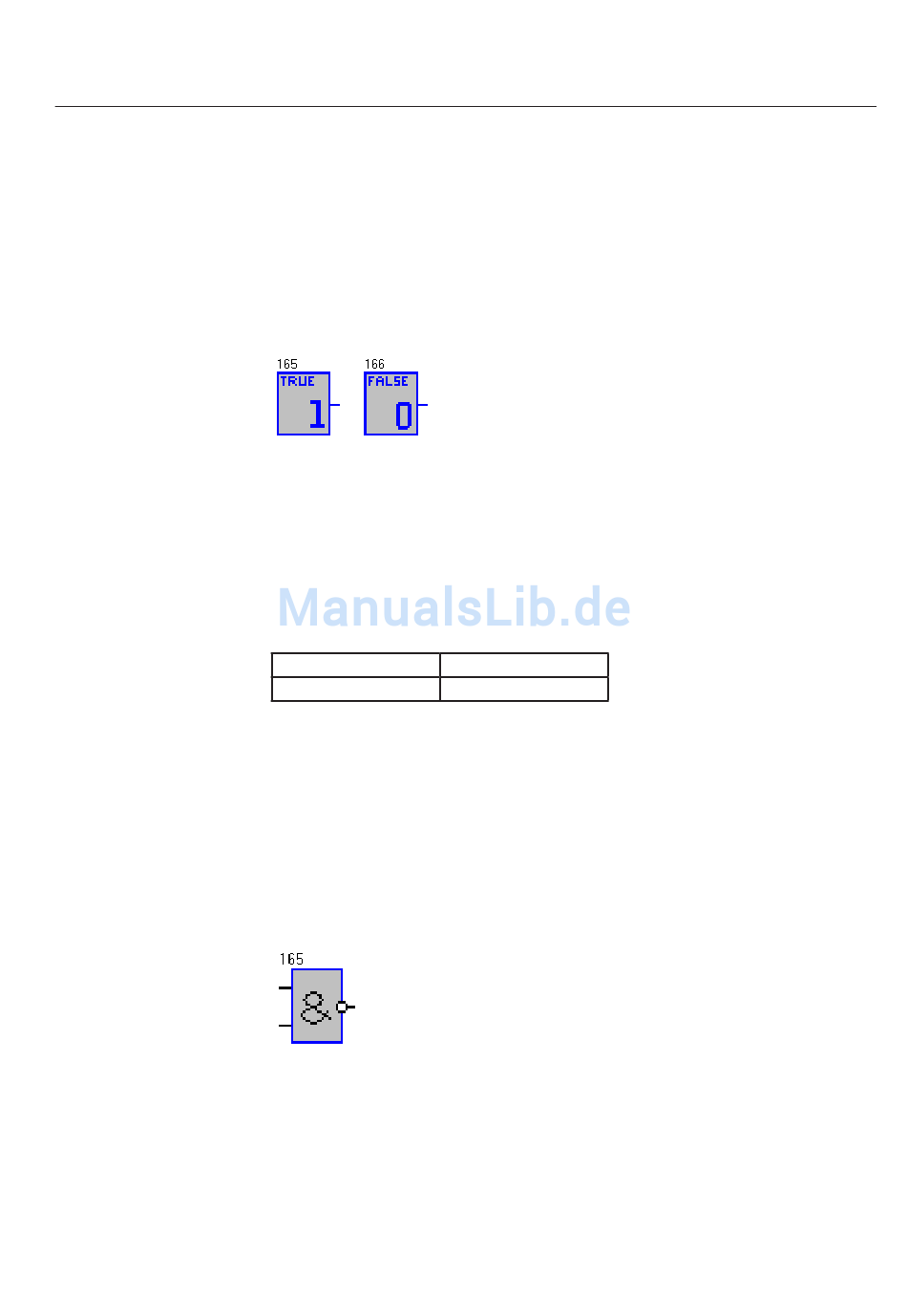

Abb. 4.3.3.2.-1 Funktionsblöcke Konstant 1 und Konstant 0
Funktion
Diese beiden Funktionsblöcke senden kontinuierlich ein Signal des Typs logisch 0
bzw. logisch 1 an ihre Ausgänge.
Tabelle 4.3.3.2.-1 Logiktabelle
Ausgang Konstant 0
0
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.

AND-Logikgatter mit invertierendem Ausgang

Abb. 4.3.3.3.-1 Funktionsblock AND-Logikgatter mit invertierendem Ausgang
Funktion
Das AND-Logikgatter invertiert das Ausgangssignal. Ansonsten ist die Funktion
mit dem standardmäßigen AND-Logikgatter identisch.
Ausgang Konstant 1
1
REF 542plus
A051763
A051764
175
