1MRS757433
4.2.6.
Multifunktionale Schutz- und
Steuereinheit für Schaltfelder
Handbuch für das Konfi gurationsprogramm
Analoge 20-mA-Eingänge
Durch Auswählen von Main Menu > Confi gure > Terminals > Analog Inputs
20mA (Hauptmenü > Konfi gurieren > Anschlüsse > Analoge 20-mA-Eingänge) öff-
net sich das Dialogfenster Analoge 20-mA-Eingänge. Siehe hierzu Abb. 4.2.6.-1.
Die analogen 20-mA-Eingänge können konfi guriert und für die verbundenen Sen-
soren eingerichtet werden. Die Einstellungen sind insbesondere für eine sichere und
ordnungsgemäße Funktion der Einheit wichtig.
Das analoge 20-mA-Eingangsmodul des REF 542plus ist ausschließlich für passive
Sensoren bestimmt. Die passiven Sensoren werden direkt vom Modul bereitgestellt.
Die Ausgangsversorgungsspannung beträgt etwa 15 V Direktspannung. Die Stan-
dardschnittstelle der Sensoren sollte 2-polig sein und vom Messkreis gespeist wer-
den. Der Messkreiswiderstand muss so eingestellt werden, dass der Stromverbrauch
der Sensoren einen Messkreisstrom von 4 mA erfordert. Der Strombereich zwischen
4 und 20 mA dient der Einstellung des gewünschten Messkreisbereichs.

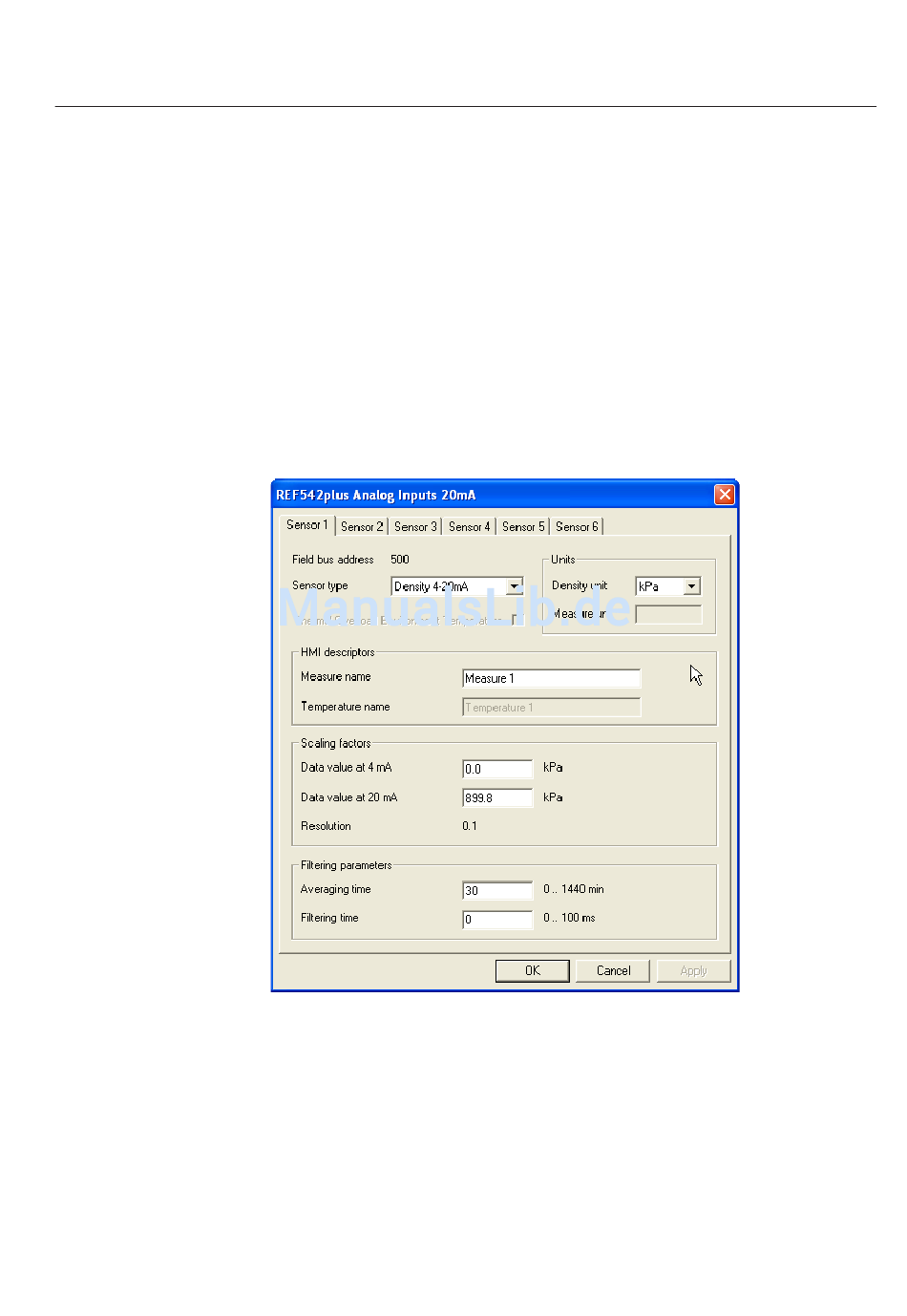

Abb. 4.2.6.-1 Beispiel für einen Konfi gurationsdialog zur Einstellung der analogen
20-mA-Eingänge
Zunächst einmal ist das Dialogfenster für alle analogen 20-mA-Eingänge gleich.
Aus diesem Grund wird nur ein Eingang und dessen Konfi guration beschrieben.
Informationen zu den Einstellungsbereichen der Filterparameter stehen neben den
Eingabefeldern.
REF 542plus
A051054
85
