Konfi guration
Im folgenden Abschnitt werden die verschiedenen Registerkarten im Konfi gurati-
onsdialogfenster für das Schaltobjekt 4-4: H-Brücke beschrieben. Auf allen Regi-
sterkarten sind die Schaltfl ächen OK und Abbrechen verfügbar.
OK
Klicken Sie auf OK, um alle Einstellungen in der Konfi gurationssoftware zu spei-
chern. Das Dialogfenster wird geschlossen.
Abbrechen
Wenn Sie auf die Schaltfl äche Cancel (Abbrechen) klicken, werden die Einstel-
lungen nicht in der Konfi gurationssoftware gespeichert. Das Dialogfenster wird
geschlossen.
Allgemein

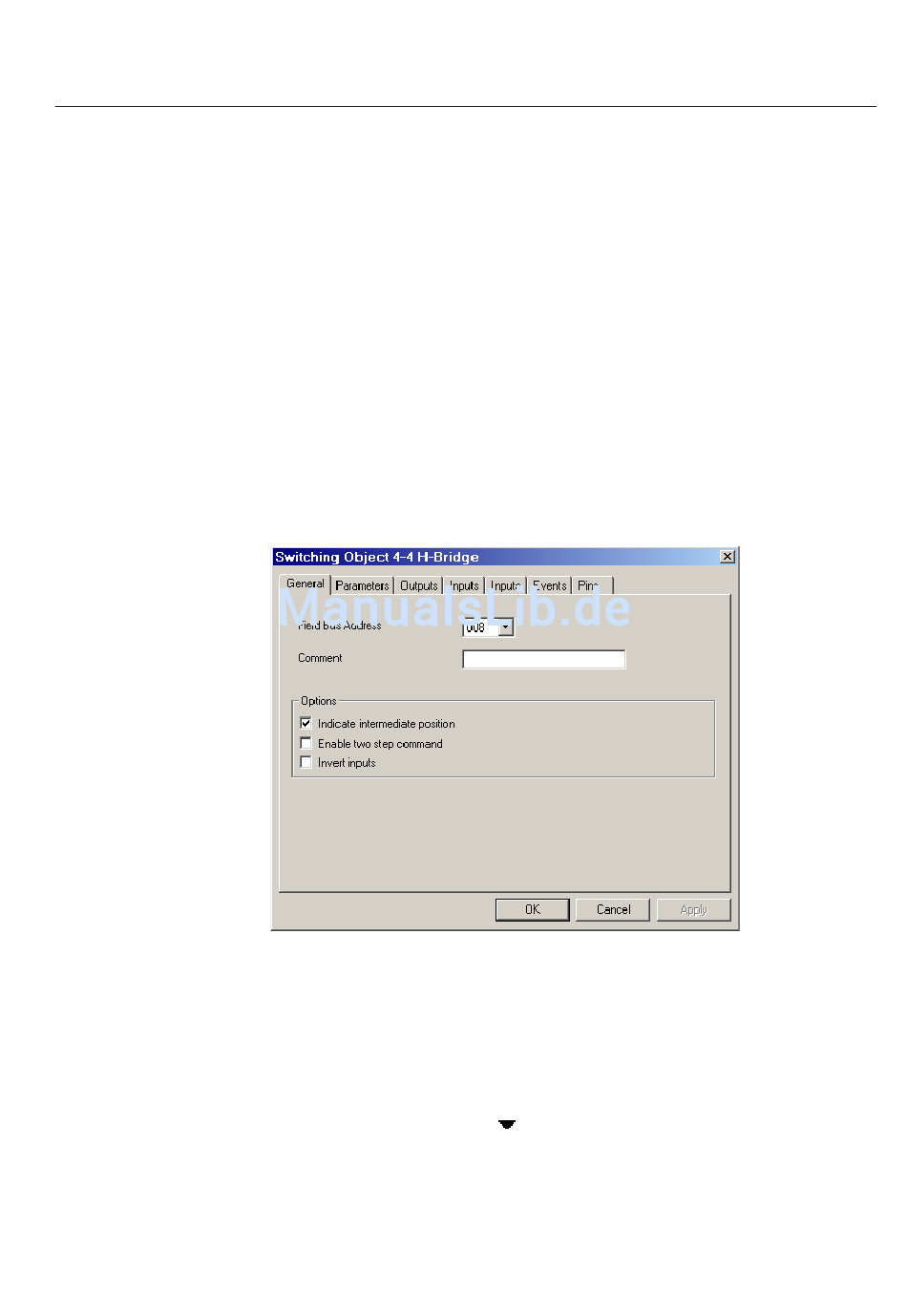

Abb. 4.3.2.9.-2 Registerkarte General (Allgemein), Funktionsblock Schaltobjekt 4-4:
H-Brücke
Feldbusadresse
Die Feldbusadresse wird automatisch vergeben, sodass jede Feldbusadresse nur ein-
mal verwendet wird. Außerdem kann mithilfe der Feldbusauswahlliste, die durch
Klicken der Pfeilschaltfl äche <
vergeben werden.
Einstellbereich: 5 bis 49 und 111 bis 127 (Schrittweite: 1)
Standard: Nächste freie Feldbusadresse
> angezeigt wird, eine alternative Feldbusadresse
