OR-Logikgatter

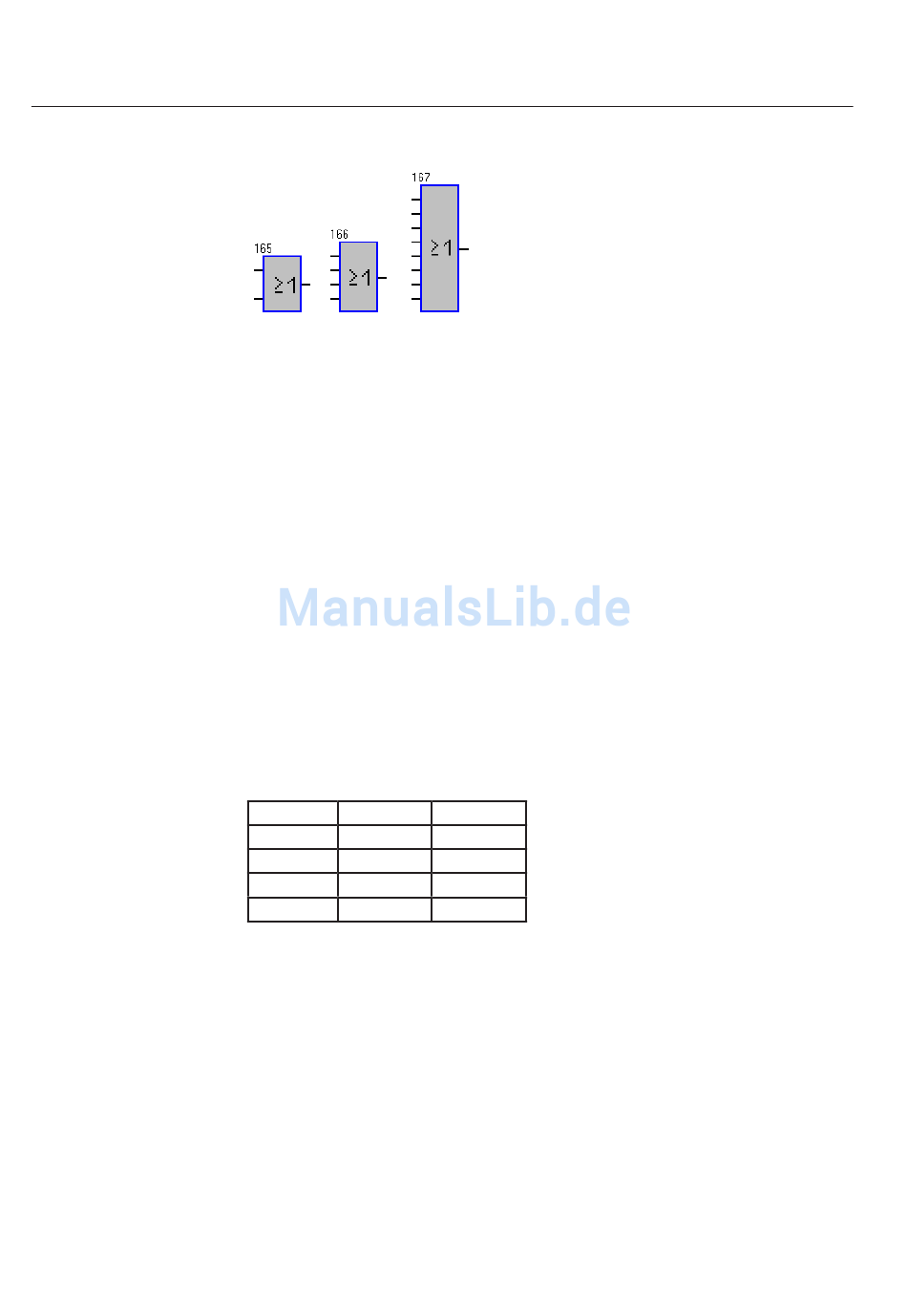

Abb. 4.3.3.6.-1 Funktionsblock OR-Logikgatter mit variierender Anzahl von
Ausgängen
Funktion
OR-Logikgatter stellen an ihren Eingängen (linke Seite des Funktionsblocks) eine
logische OR-Zwischenverbindung her. Das Ergebnis dieses logischen Vorgangs ist
am Ausgang verfügbar (rechte Seite des Funktionsblocks).
Daher wird am Ausgang ein Signal des Typs logisch 1 angezeigt, wenn einer der
Eingänge auf logisch 1 gesetzt ist.
Die OR-Logikgatter oben unterscheiden sich lediglich in ihrer Anzahl von
Eingängen.
Logiktabelle
Die Logiktabelle 4.3.3.6.-1 zeigt als Beispiel die Funktion des OR-Logikgatters mit
zwei Eingängen.
Tabelle 4.3.3.6.-1 Funktion des OR-Logikgatters
Ein 1 Ein 2
0 0
0 1
1 0
1 1
Konfi guration
Im Konfi gurationsdialogfenster werden die Funktionsblockverbindungen mit ihren
Verbindungsnummern angezeigt. Eingänge sind nicht möglich.
Die Verbindungsnummern 1 (auf einem Eingang) oder 2 (auf einem Ausgang) wer-
den angezeigt, wenn der Funktionsblock noch nicht über Verbindungen verfügt.
Diese Eingänge werden anschließend durch Klicken der Schaltfl äche OK bestätigt.
Aus
0
1
1
1
