Warning-Ausgang: Das Warnsignal des Typs Logisch 1 kann hier abgenommen
werden.
Konfi guration
Zunächst wird die Registerkarte General (Allgemein) beschrieben.

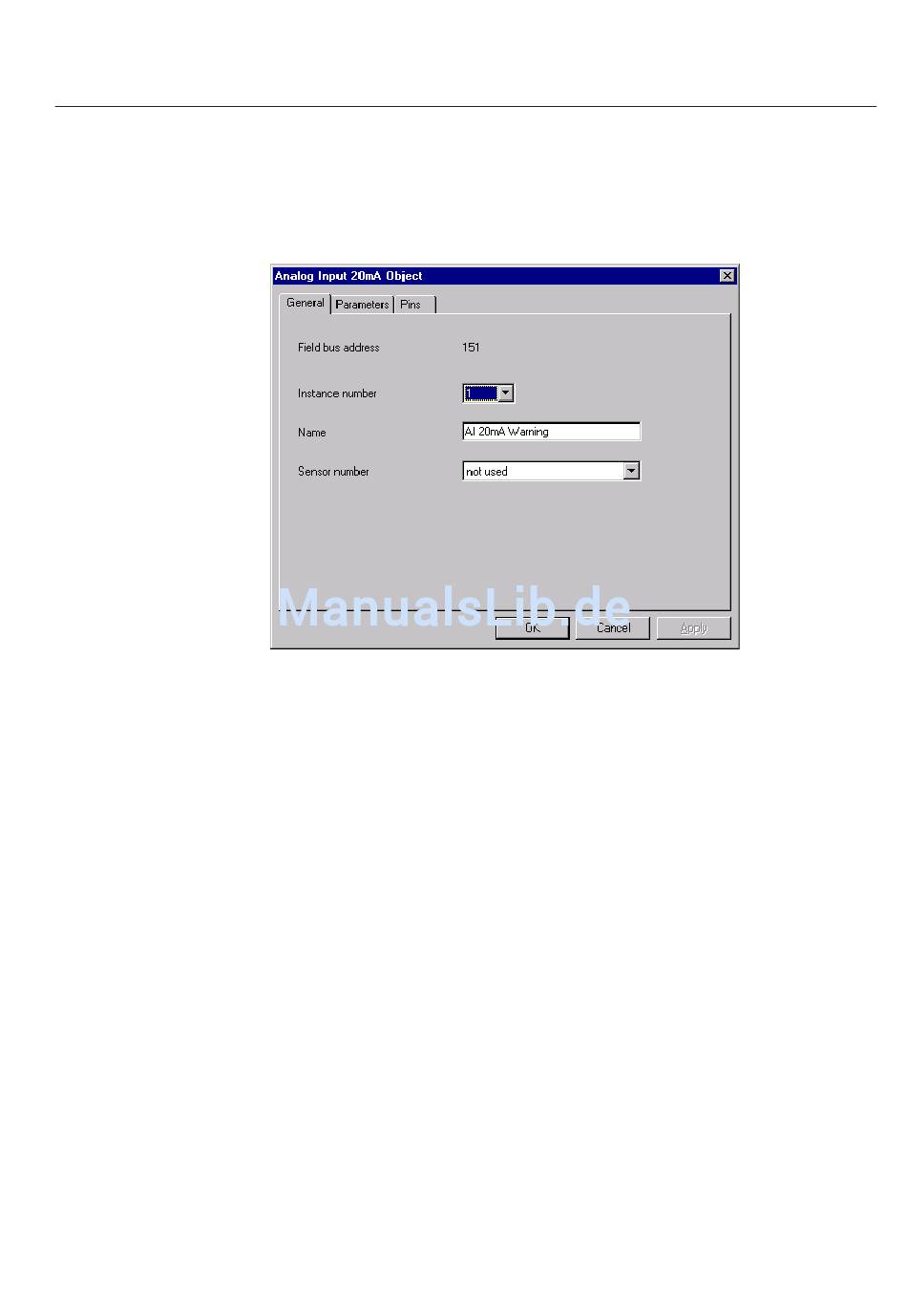

Abb. 4.3.6.3.-2 Registerkarte Allgemein, Konfi gurationsdialogfenster analoges 20-mA-
Eingangsobjekt
Die Auswahlliste Instance number (Instanznummer): Wählen Sie hier die ge-
wünschte Instanznummer aus. Diese wird unterhalb des FUPLA-Blocks durch die
Zeichenfolge „Nr.: x" angezeigt, wobei x die Instanznummer ist. Die Auswahl-
liste enthält die Nummern von 1 bis 48, ausgenommen der bereits verwendeten
Nummern.
Das Eingabefeld Name: Name der Warnung, die auf dem RHMI angezeigt werden
soll. Maximale Zeichenanzahl: 20.
Die Auswahlliste Sensor number (Sensornummer): Diese Liste zeigt alle konfi gu-
rierten Sensoren an. Wählen Sie eine Sensornummer aus, um das analoge 20-mA-
Eingangsobjekt dem entsprechenden Sensor zuzuordnen. Immer wenn die Sen-
sornummer geändert wird, werden alle Parameter wieder auf ihre Standardwerte
gesetzt.
Die Parameterkonfi guration.
